Bedienungsanleitung Watson-Marlow-Pumpen 620BpN und 620Bp
90
31.5 620L und 620LG – Einlegen des
Schlauchs
Doppel-Y-Schlauchelemente für niedrig pulsierende Förder-und
Dosieranwendungen
l
Siehe Abbildungen in 31.4 620L und 620LG – Ausbau und Installation. Das
Schlauchbett ist mit Nocken links und rechts am Pumpenkopf befestigt. Wo
die Nockenwellen auf der Vorderseite des Pumpenkopfes sichtbar sind, weisen
sie eine gefräste Abflachung zum Ansetzen eines Schraubenschlüssels auf.
Benutzen Sie einen Schraubenschlüssel mit SW 10 mm (oder 3/8 Zoll) zum
Drehen der rechten Nockenwelle um 180 Grad entgegen dem Uhrzeigersinn und
der linken Nockenwelle um 180 Grad im Uhrzeigersinn. Die jeweilige Position
der Nockendrehanschläge gibt an, wann sie ganz geschlossen (drittes Bild,
links) und offen (rechts) sind. Heben Sie das Schlauchbett ab.
l

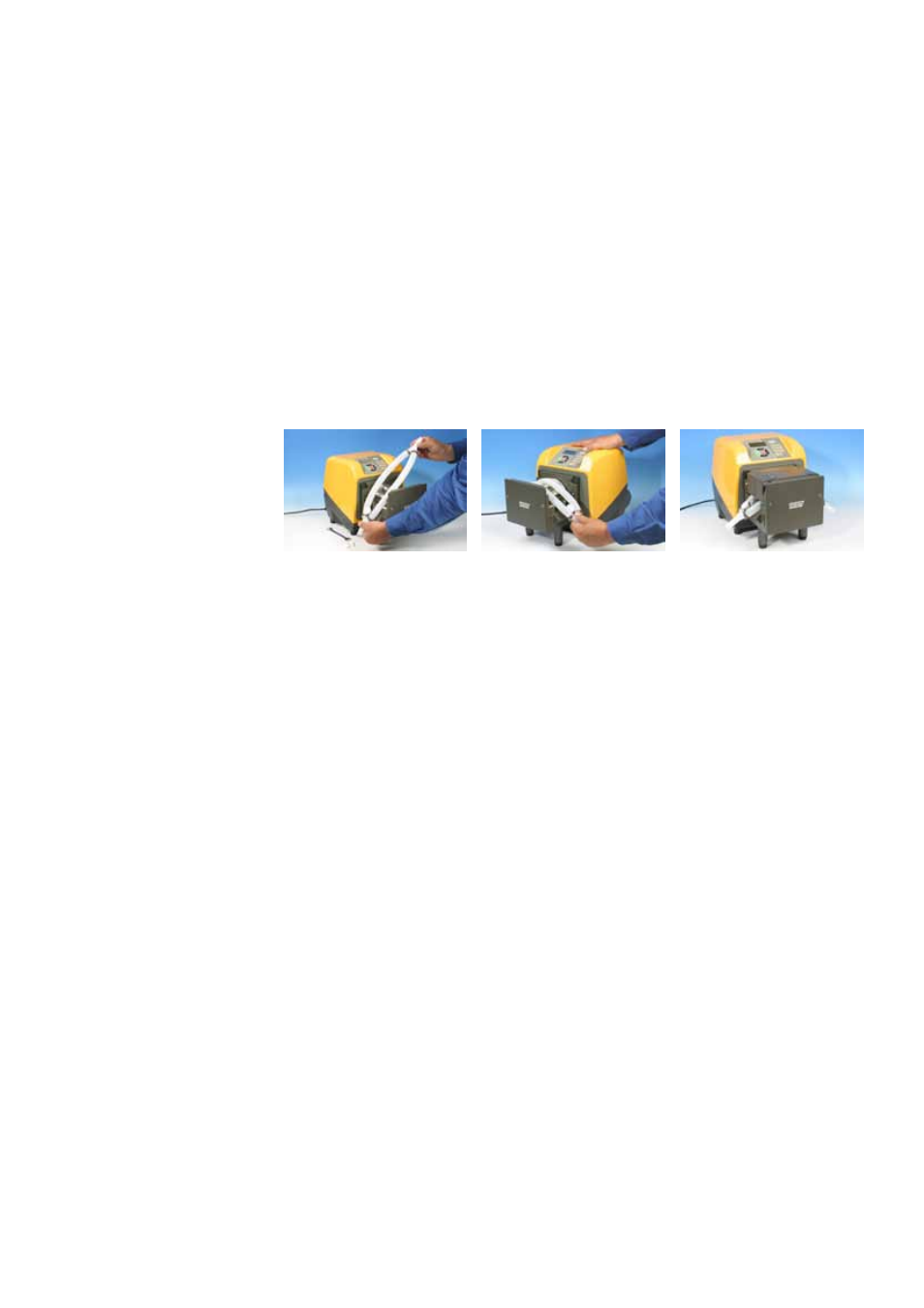

Legen Sie ein Ende des Doppel-Y-Schlauchelementes über einen der
620L-Spannzapfen. Dehnen Sie das Element über den Rotor und legen Sie das
andere Ende des Elements über den zweiten 620L-Spannzapfen. Setzen Sie das
Schlauchbett wieder ein, wie in 33.4 620L – Ausbau und Installation
beschrieben.
Einlass-Zwillingsschläuche für optimale Handhabung viskoser
Flüssigkeiten
l
Siehe Abbildungen in 31.4 620L und 620LG – Ausbau und Installation. Das
Schlauchbett ist mit Nocken links und rechts am Pumpenkopf befestigt. Wo
die Nockenwellen auf der Vorderseite des Pumpenkopfes sichtbar sind, weisen
sie eine gefräste Abflachung zum Ansetzen eines Schraubenschlüssels auf.
Benutzen Sie einen Schraubenschlüssel mit SW 10 mm (oder 3/8 Zoll) zum
Drehen der rechten Nockenwelle um 180 Grad entgegen dem Uhrzeigersinn und
der linken Nockenwelle um 180 Grad im Uhrzeigersinn. Die jeweilige Position
der Nockendrehanschläge gibt an, wann sie ganz geschlossen (drittes Bild,
links) und offen (rechts) sind. Heben Sie das Schlauchbett ab.
