620RE/ 620RE4/ 620R Förderbetrieb
Druck und Viskosität

Alle in der Betriebsanleitung angegebenen Druckwerte beziehen sich auf den
Spitzendruck in der Schlauchleitung.

Der zulässige Arbeitsdruck beträgt 4 bar. Dieser Wert kann überschritten werden,
wenn in der Leitung Drosselstellen vorhanden sind. In diesen Fällen
Druckentlastungsventile in die Leitung einbauen.
 Bei Druckwerten zwischen 2 und 4 bar nur direkt gekuppelte Pumpen verwenden und
zwar in Verbindung mit Schlauchelementen Maprene/Bioprene der Shorehärte 73
oder Standard STA-PURE-Schläuchen. Schläuche, die sich für den Hochdruckeinsatz
eignen, sind mit einem M in der Bestellnummer gekennzeichnet.

Bei Druckwerten zwischen 0 und 2 bar direkt gekuppelte Pumpen oder Gehäuse-
Pumpen verwenden und zwar in Verbindung mit Schlauchelementen der Shorehärte
64 oder den Standard-Schlauchausführungen für peristaltische Pumpen.

Viskose Medien lassen sich optimal mit Schlauchelementen Maprene/Bioprene der
Shorehärte 73 oder STA-PURE-Schläuchen handhaben.

An der Druckseite des Pumpenkopfes stets einen geraden Schlauch von mindestens 1
m Länge vorsehen. Dadurch werden Impulsverluste und Pulsationen reduziert. Dies
ist besonders wichtig bei viskosen Fördermedien und beim Anschluss an ein starres
Leitungssystem.
620RE/ 620RE4/ 620R Installation der Pumpe
Die Installation hat wesentlichen Einfluss auf die Lebensdauer des Schlauches

Saugsseitig vermeiden: Scharfe Bögen, Reduzierungen und Leitungen, die einen
kleineren Innendurchmesser aufweisen als der Schlauch im Pumpenkopf.

Schlauchleitungen und Fittings entsprechend dem maximal zu erwartenden
Leitungsdruck auswählen.

Wenn starre Rohrleitungen bis an den Pumpenkopf heranführt werden, diese mit
einem herausnehmbaren Ausgleichsstück versehen. Dies erleichtert das Auswechseln
des Schlauches.

Stopfen in der Drainageöffung stets einsetzen, wenn kein Drainage-Abflussrohr
benötigt wird.
 Beim Fördern gefährlicher, aggressiver oder abrasiver Flüssigkeiten sowie von
Produkten, die an der Luft aushärten, eine überwachte Drainage-Abflussleitung
vorsehen.


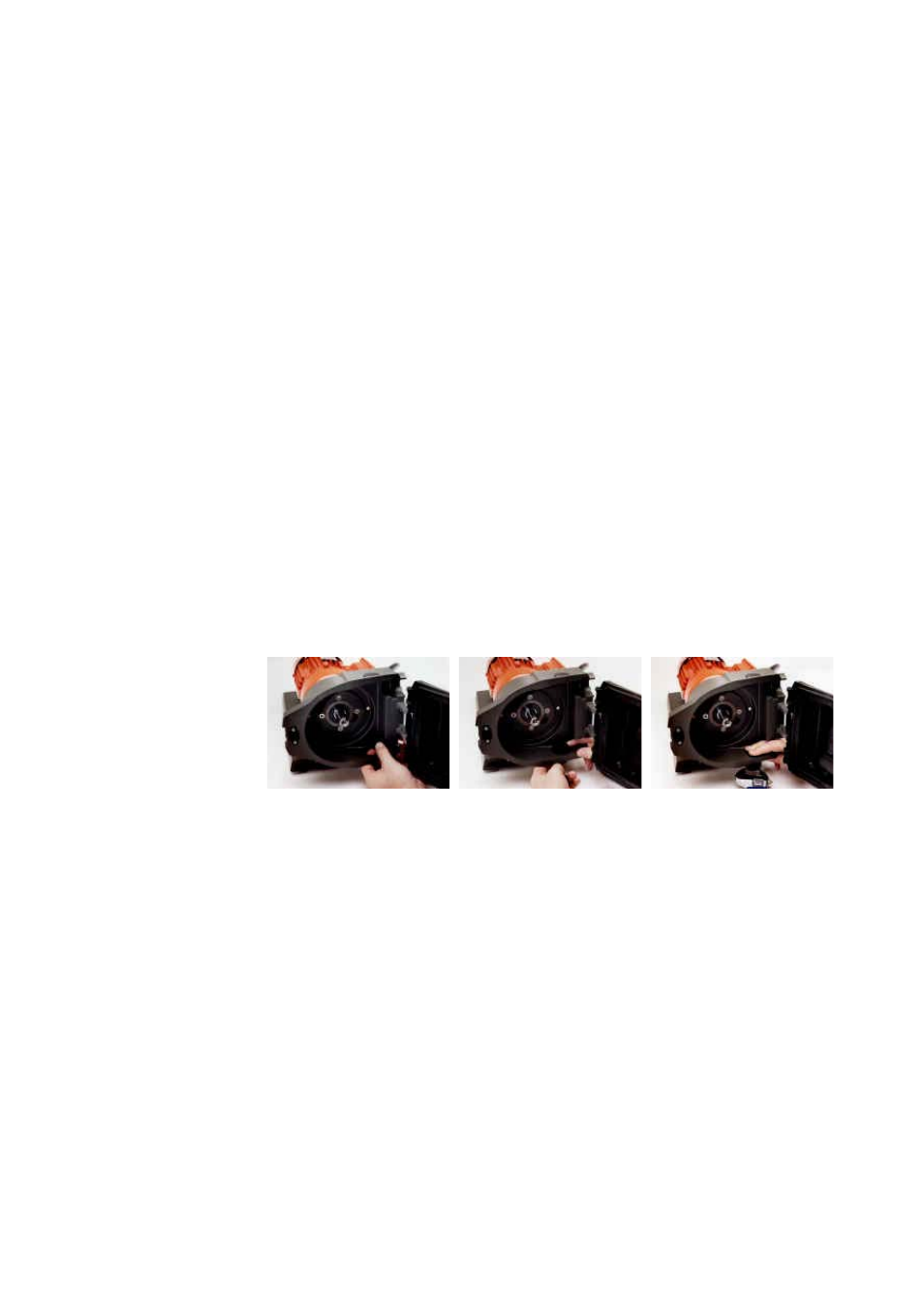

Für ausreichende Bodenfreiheit unter dem Pumpenkopf sorgen, wenn der
mitgelieferte Adapter an die Drainageöffnung angeschlossen wird. Das Drainagerohr
in einen geeigneten Behälter oder in einen geeigneten Abfluss führen.

Die Einbauanleitung für die Schlauchbruchüberwachung befindet sich beim
Einbausatz.

Bei Fragen hinsichtlich der Installationen wenden Sie sich bitte an Watson-Marlow.
