620RE/ 620RE4/ 620R Allgemeiner Betrieb

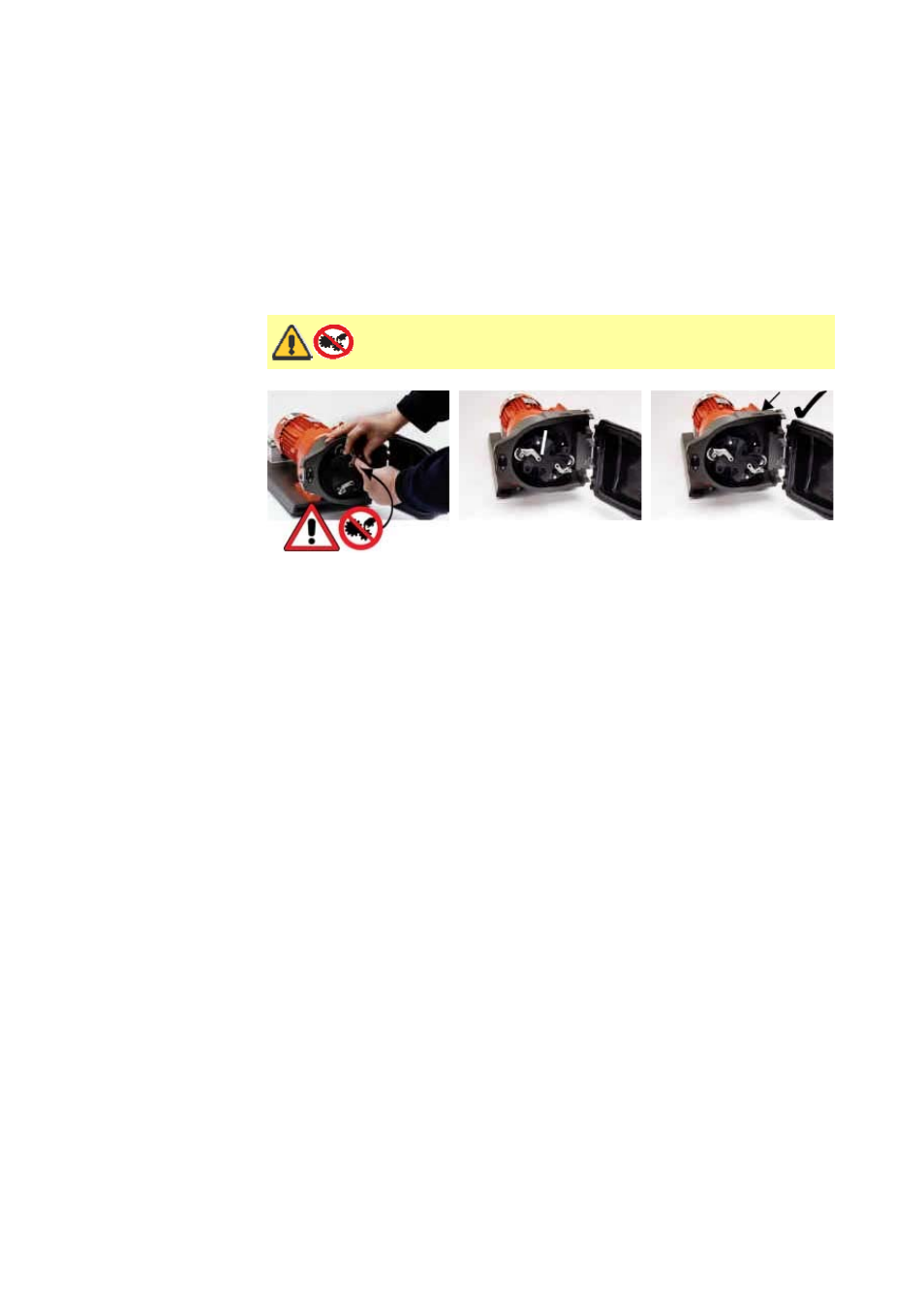

Öffnen des Pumpenkopfdeckels

Deckel mit einem 5 mm Inbus-Schlüssel oder einem Schraubendreher entriegeln.
 Deckel vollständig öffnen. Dadurch ergibt sich größtmöglicher Platz für das
Auswechseln des Schlauches.
Entriegeln / Verriegeln der Druckrollen
 Beim Einsatz der Auslösehebel für das Ent- und Verriegeln der Druckrollen, die Finger
von der Rotorachse fernhalten.

Die Entriegelung der Rollen ist nachfolgend beschrieben.
Entriegeln der Rollen
 Hebel gegen den Uhrzeigersinn bewegen, bis er einrastet. Schlauchelement oder
Schlauch einlegen
Pumpenkopfdeckel schließen / Inbetriebnahme
 Dichtung des Pumpenkopfdeckels auf Sauberkeit kontrollieren. Gegebenfalls
auswechseln.

Prüfen ob Druckrollen eingerückt und gegen den Schlauch verriegelt sind.

Pumpenkopfdeckel schließen und gegen das Gehäuse drücken bis die
Verschlussklinke einrastet.

Rohr-/Schlauchleitung mit passenden Fittings anschließen.
Einlegen der Schlauchschellen für losen Schlauch in den Pumpenkopf
620R/620RE4

Schlauchklemmensatz passend zum vorgesehenen Schlauch auswählen

Die beiden U-förmigen Spurschellenhälften in die Anschlüsse des Pumpenkofes
einlegen (Die U-Form verhindert, dass der Schlauch falsch eingelegt wird).

Die Rohrschellenhälften für den Pumpenkopfdeckel sind mit einem erhabenen T im
Einlegebereich gekennzeichnet. Die Rohrschellenhälften in die Schlitze an der
Innenseite unterhalb des Scharniers einlegen, festdrücken und in die verriegelte
Position schieben.
 Beim Schließen des Pumpenkopfdeckels legen sich die beiden Hälften der Rohrschelle
um den Schlauch.
Den Hebel zur Fixierung der Rollen nicht über den eingestellten
Abstand hinaus bewegen. Nichtbeachtung kann zur Beschädigung
des Rotors führen.
