Demontage des Pumpenkopfes (nur Gehäusepumpen)
 Rotor ausbauen.

Drainageabflussrohr entfernen, wenn installiert.

Beide Halteschrauben des Pumpenkopfes mit einem Schraubendreher lösen.

Pumpenkopf von der Frontplatte abrücken bis die Verriegelung der Schutzvorrichtung
frei liegt.

Verriegelung des Pumpenkopfdeckels abtrennen, dazu den Kabelstecker von Hand
abziehen.

Pumpenkopf vom Gehäuseantrieb abnehmen.

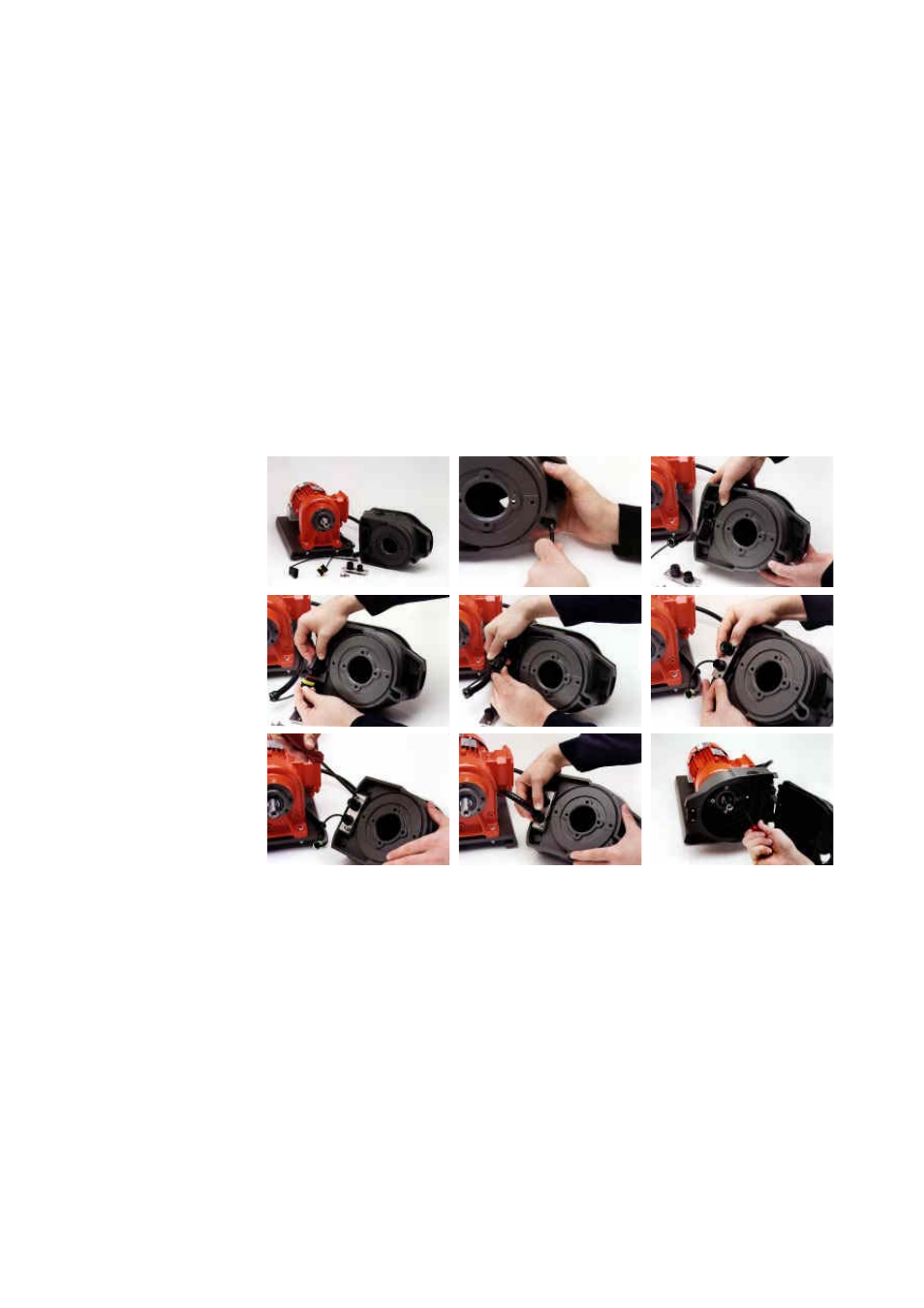

Wiedereinbau des Pumpenkopfes (nur Gehäusepumpen)

Pumpenkopf säubern. Auf richtigen Sitz der Abstandscheiben und der Passringe
achten.

Pumpenkopf an der Frontplatte des Antriebsgehäuses ansetzen und Kabelstecker für
die Verriegelung des Pumpenkopfdeckels aufstecken.

Führungsschiene über die Spannzange des Antriebsgehäuses schieben.

Pumpenkopf horizontal so ausrichten, dass Passbohrungen und Gewindebohrungen
am Antriebsgehäuse zur Deckung kommen.

Beide Halteschrauben des Pumpenkopfes mit einem Schraubendreher festziehen.

Pumpenkopfdeckel wieder verriegeln und Drainageabflussrohr anschließen (falls
vorhanden).
