Watson-Marlow 621CC - Handbuch (Seite 13)

620RE/ 620RE4 Einlegen des Schlauchelementes
 Die 620RE Pumpenköpfe für Schlauchelemente sind werksseitig für die Aufnahme von
Watson-Marlow LoadSure- Schlauchelementen eingerichtet. Wenn bei diesen
Pumpenköpfen keine LoadSure-Schlauchelemente verwendet werden, verringert sich
die Pumpleistung.


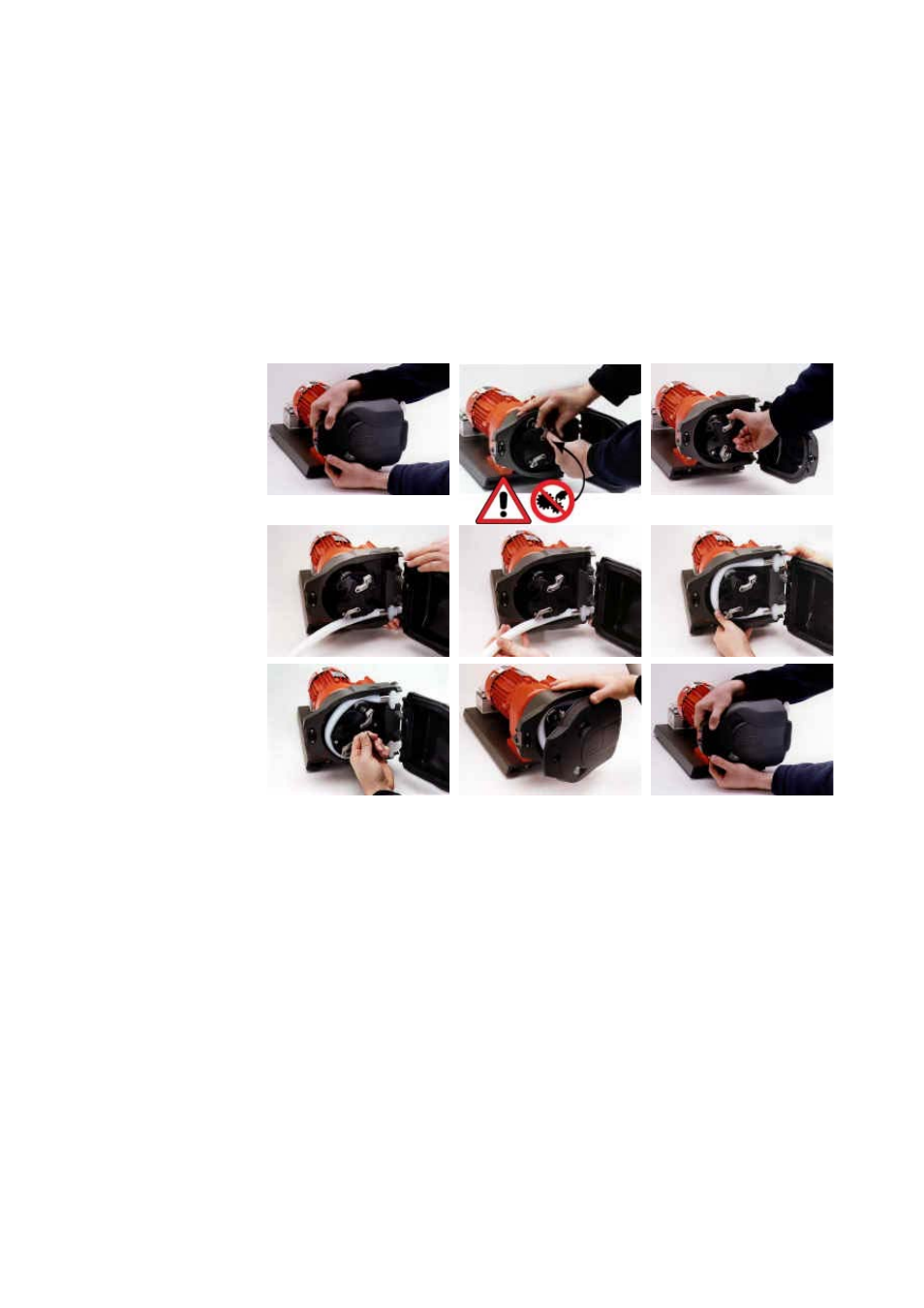

Druckrollen entriegeln.

Einen der D-förmigen Flansche in den unteren Anschluss einlegen (Der D-Flansch
verhindert, dass das Schlauchelement falsch eingelegt wird).

Das Schlauchelement um die entriegelten Druckrollen des Rotors führen.
 Den zweiten D-förmigen Flansch in den oberen Anschluss einlegen.

Beide D-Flansche müssen mit der flachen Seite bündig an der Flanschdichtfläche des
Pumpenkopfes anliegen.

Druckrollen verriegeln. Pumpenkopfdeckel schließen und gegen das Gehäuse drücken
bis die Verschlussklinke einrastet.
Einlegen des Schlauchelementes
620R Einlegen von losen Schläuchen (Meterware)

620R für lose Schlauchleitungen sind werksseitig für die Aufnahme von Watson-
Marlow-Schläuchen der Serie 600 mit 3,2 mm Wandstärke eingerichtet. Die
Fördereigenschaften der Pumpe werden beim Einsatz anderer Schläuche negativ
beeinflusst.

Schlauchschellensatz passend zu den Schlauchabmessungen einlegen.
 Druckrollen entriegeln. Ein Schlauchende in die U-förmige Schelle des unteren
Anschlusses einlegen und in dieser Position festhalten.

Den Schlauch um die entriegelten Druckrollen führen. Der Schlauch darf sich dabei in
Längsrichtung nicht verdrehen.
