Seite 10
Revision 4.1 / März 2014
10
8

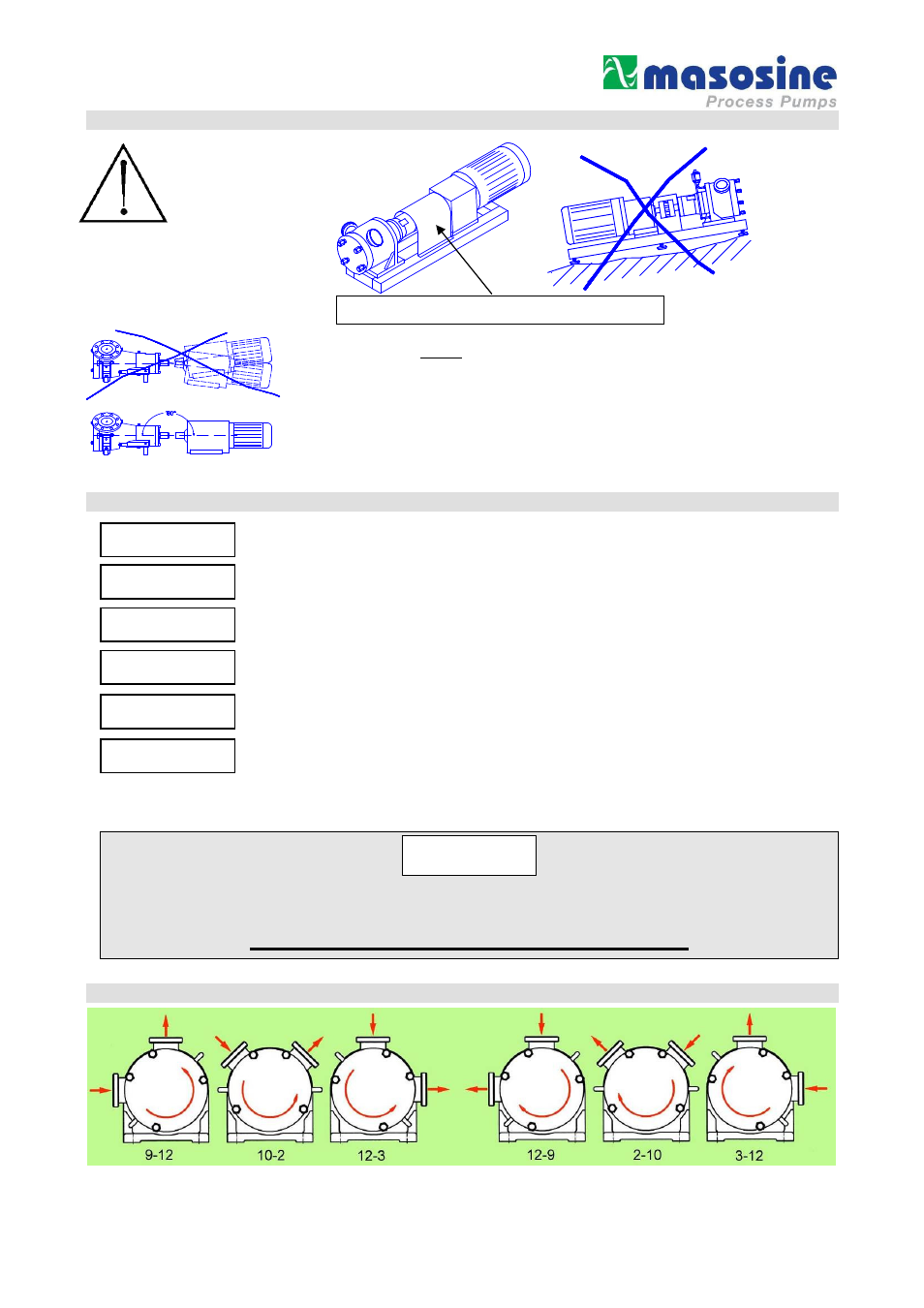

Aufstellung
Die Verbindung Welle Motor und Welle
Pumpe muß gegen Berührung gesichert
sein!
Die Pumpe auf einen ebenen Untergrund stellen
Nicht ohne den Berührungsschutz starten !!
Das Fundament sollte für das Gewicht der Pumpe ausreichend dimensioniert sein.
Um die Pumpe herum sollte genug Platz für Wartungsarbeiten sein.
Es muß gewährleistet sein daß der Motor eine ausreichende Luftzufuhr bekommt.
Wenn die Pumpe in explosionsgefährdeten Räumen verwendet wird, muß ein Ex-geschützter
Motor verwendet werden. Das gesamte Aggregat muß gegen statische Aufladung geschützt
werden.
Die Welle der Pumpe mit der Welle des Antriebs ausrichten
.
9 Anschluss an die Rohrleitungen
Vor dem Anschluß die Rohrleitungen reinigen und Fremdkörper entfernen.
( z.B. durch Schweißarbeiten können noch Rückstände in den Rohren sein)
Zwischen Pumpe und fest verrohrter Rohrleitung sind saug- und druckseitig elastische Zwischenglieder
(Kompensatoren) anzubringen. Diese sollen verhindern, daß Vibrationen der Pumpe auf das
Rohrleitungssystem übertragen werden.
Von den Rohrleitungen auf die Pumpenstutzen wirkende Kräfte und Momente (z.B. durch Verspannung,
Ausdehnung durch Temperaturen etc.) sind zu vermeiden
Die Druckleitung sollte nach oben zeigen, damit später stets eine Restflüssigkeit in die Pumpe
zurückfließen kann. Somit wird ein totaler Trockenlauf vermieden. Ferner ermöglicht es den späteren
Ansaugvorgang
Der Betreiber hat dafür zu sorgen, daß ein unzulässiger Druckanstieg (über den in der Bestellung
vereinbarten, und bei den Technischen Daten aufgeführten Druck) nicht möglich ist.
Die
Watson-Marlow MasoSine Pumpen laufen normalerweise mit einer derart niedrigen Eigenfrequenz,
daß daraus keine Schäden entstehen können. Speziell im Umformerbetrieb können jedoch während
bestimmten Frequenzen störende Schwingungen entstehen die zu vermeiden sind. Diese Schwingungen,
wenn sie überhaupt vorhanden sind, sind während der Phase der Inbetriebnahme zu ermitteln. Der
Frequenzumrichter soll dann so programmiert werden, daß diese Frequenzen vermieden werden. Ebenso
sind Störquellen wie Kavitation oder starre Leitungen auszuschließen.
10 Mögliche Stutzenstellungen
Linkslauf des Rotors und des Motors Rechtslauf des Rotors und des Motors
Sofern nicht anders bestellt wird die Pumpe in Position B geliefert
A
A
C
C
H
H
T
T
U
U
N
N
G
G
A
A
C
C
H
H
T
T
U
U
N
N
G
G
A
A
C
C
H
H
T
T
U
U
N
N
G
G
A
A
C
C
H
H
T
T
U
U
N
N
G
G
A
A
C
C
H
H
T
T
U
U
N
N
G
G
Falsch
A
A
C
C
H
H
T
T
U
U
N
N
G
G
NICHT OHNE BERÜHRUNGSSCHUTZ STARTEN!!
A
A
C
C
H
H
T
T
U
U
N
N
G
G
Der Betreiber hat dafür zu sorgen, dass die Pumpe kavitationsfrei arbeiten kann.
Kavitation zerstört die Pumpe
