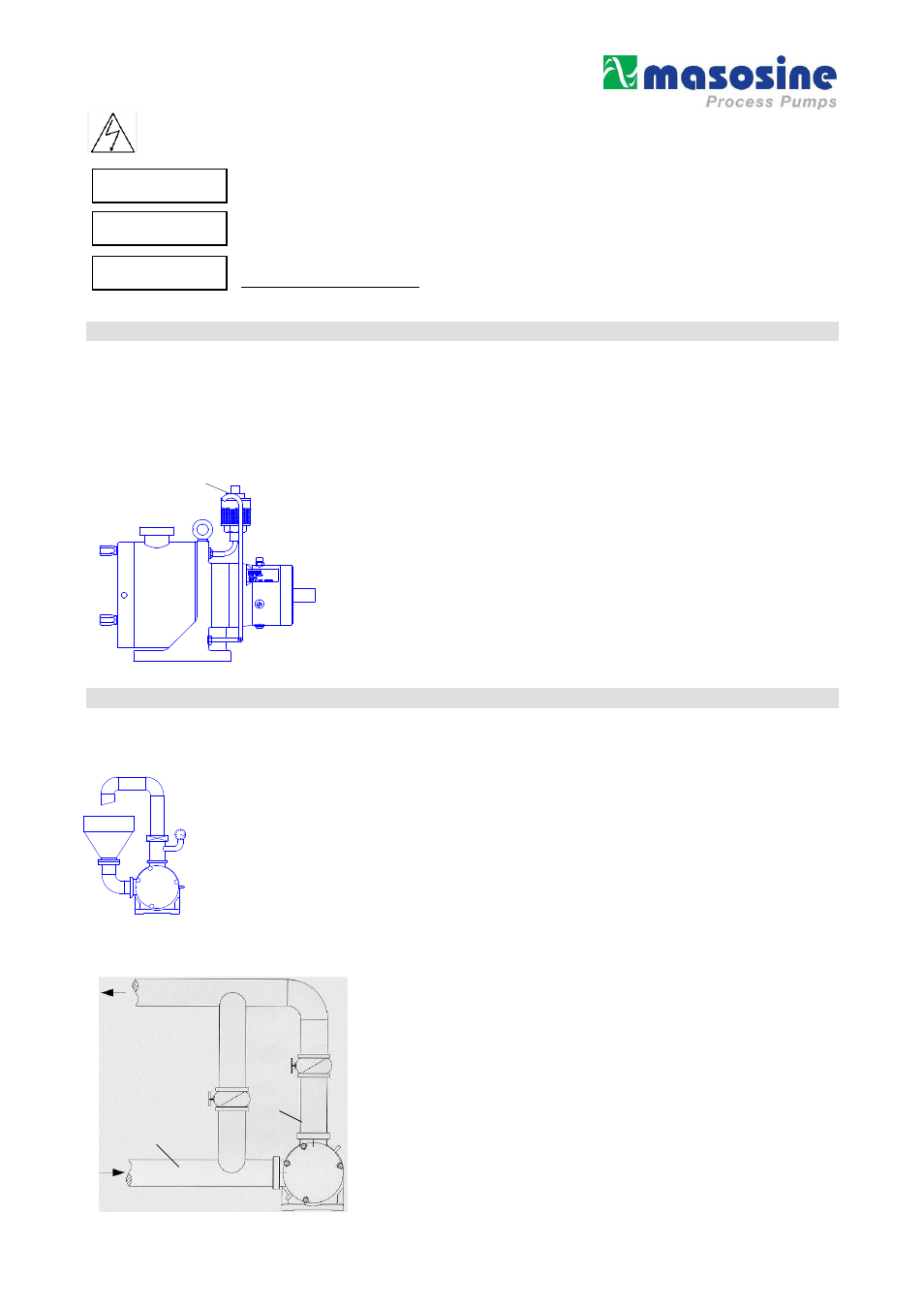

Watson-Marlow SPS 600 Benutzerhandbuch
Seite 12
Revision 4.1 / März 2014
12
Der Motor muß nach DIN EN 60204 von einem Fachmann angeschlossen sein.
Vergewissern Sie sich vor der Inbetriebnahme daß alle druck- und saugseitigen Ventile geöffnet sind. Die
Pumpe darf ohne Überdruckventil nicht gegen geschlossene Schieber fördern
Ist die Pumpe undicht, ist der Betrieb schnellstmöglich zu beenden, um die beschädigten Dichtelemente
auszuwechseln.
Der Betreiber hat dafür zu sorgen daß die Pumpe kavitationsfrei arbeiten kann.
Kavitation zerstört die Pumpe
14 Spülung
•
Das Spülmedium muß zumindest der Qualität von reinem Trinkwasser entsprechen. Es darf unter keinen Umständen durch
Partikel (Sand oder sonstigen Schmutz) verunreinigt sein. Dies würde automatisch zum Ausfall der Dichtungen führen. Wir
empfehlen auch durchsichtige Plastikleitungen als Spülrohrleitungen zu verwenden.
•
Die Durchspülung soll drucklos erfolgen, d. h., das ablaufende Spülwasser soll drucklos aus dem Spülsystem ablaufen
(Daumenprobe: Wasser muß mit dem Daumen gestoppt werden können).
•
Um die Pumpe gegen Trockenlauf zu sichern ist diese mit etwas Wasser zu befüllen, eventuell über ein an der Saug oder
Druckleitung angebrachtes separates Einfüllventil.
•
Findet eine permanente Spülung statt, achten Sie auf den Ein – und Ausgang (siehe Grafik)
14.1 Statische Spüleinrichtung
Vor der Inbetriebnahme müssen Sie die Spüleinrichtung (sofern mitbestellt) mit einer
geeigneten Spülflüssigkeit füllen. ( abhängig von dem zu pumpenden Produkt)
Die Spülflüssigkeit wird oben durch den Klappdeckel ins Schauglas gefüllt, bis der
Flüssigkeitspegel im Schauglas knapp unter dem gebogenen Auslauf des Rohres ist.
Die Durchspülung soll drucklos erfolgen, was bedeutet daß das Spülwasser drucklos aus
dem Spülsystem abläuft. (Daumenprobe: Wasser muß mit dem Daumen gestoppt werden
können).
15 Reinigung
Alle
Watson-Marlow MasoSine Pumpen sind voll CIP-reinigungsfähig. Bitte beachten sie unsere CIP-Reinigungsvorschriften.
15.1 Reinigung im eigenen Umlauf mit Wasser, Lauge, Säure
1. Regelgetriebe auf maximale Drehzahl stellen. (min. 400Upm)
2. Nach der Pumpe drosseln, so daß ein Gegendruck von 3 bis 4 bar zustande kommt.
3. Sollte nach diesem Vorgang der gewünschte Reinigungseffekt nicht erreicht werden, ist eine
Pumpendemontage notwendig. Diese ist in wenigen Minuten durchgeführt, wie in der Betriebsanleitung
ausführlich beschrieben ist.
Die manuelle Reinigung der Pumpe kann nach dem vollständigen Zerlegen der Pumpe durchgeführt werden.
Auf bruchempfindliche Teile achten !!
15.2 Reinigung im CIP- Kreislauf
Flüssigkeits-
pegel
Oben eine geeignete
Flüssigkeit einfüllen
1. Spülstoß
Das Drosselventil öffnen und die
Watson-Marlow MasoSine Pumpe mit
maximaler Drehzahl laufen lassen, um eine erste grobe Reinigung
durchzuführen.
2. Spülung
Das Drosselventil so einstellen, daß die Druckseite der Pumpe
mindestens 3,0 bar höher ist als die Saugseite.
Das Auf- / Zu – Ventil öffnen, um die Reinigung der nachgeschalteten
Apparate zu gewährleisten.
zurück zur Anlage
Drossel-
ventil
X + 3 bar
Auf- / Zu -
Ventil
von CIP-Anlage
X -
bar
