Watson-Marlow SPS 600 - Handbuch (Seite 20)

Revision 4.1 / März 2014
20

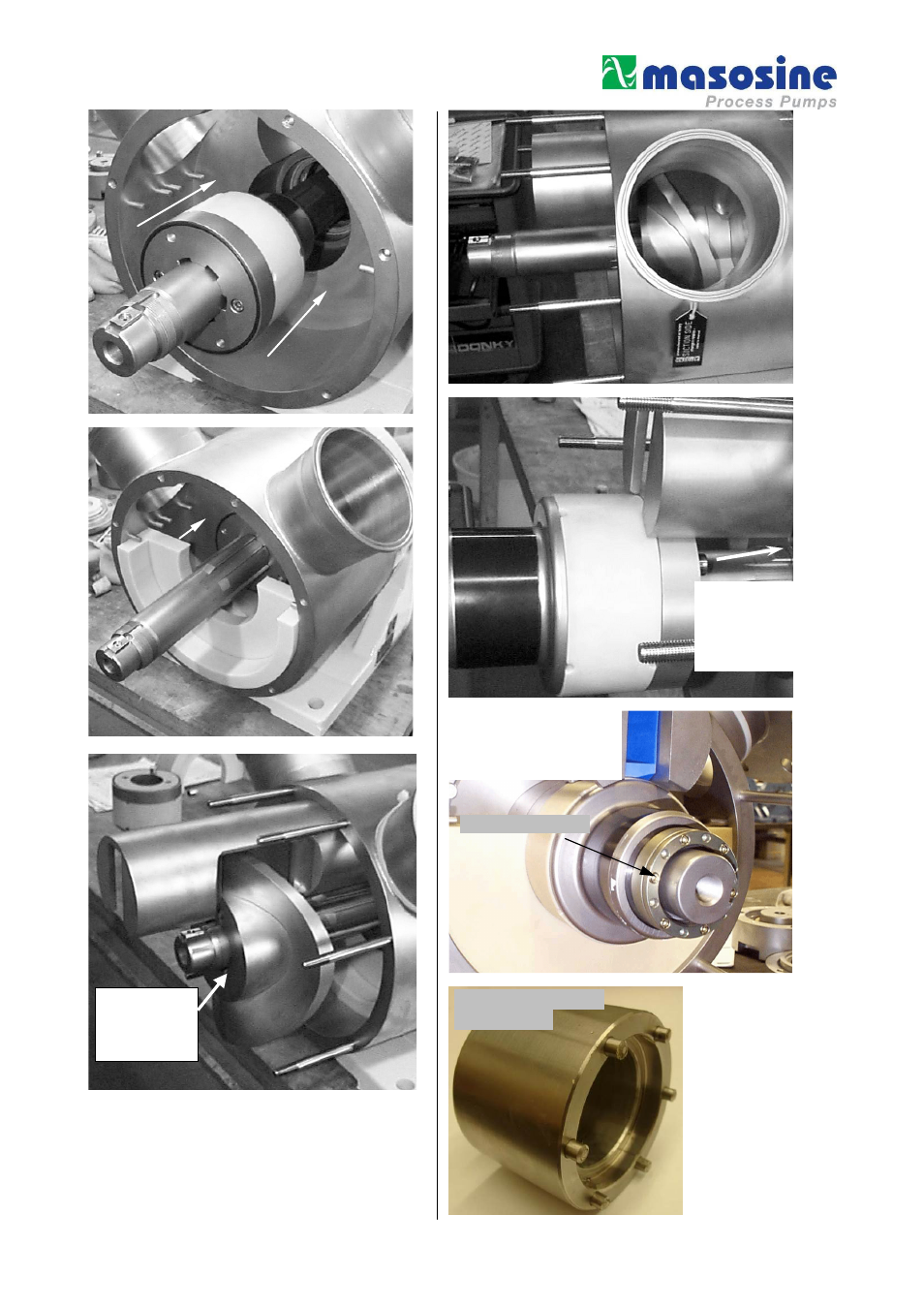

Die Bohrung
des Rotors muß
auf dieser Seite
sein.
Den Rotor, den Scraper und die Führungspatrone als eine
Einheit in das Gehäuse schieben. Beachten Sie ob die
Führungspatrone und der Scraper in der richtigen Einbau-
position sind.
(Siehe Kapitel „DREHRICHTUNGSWECHSEL“)
Die Bohrung im Rotor muß nach vorne schauen.
Optional erhältlich
S60-9006-25
Die Stellmutter
Pos. 56 wird mit
einem speziellen
Werkzeug, mit
einem
Drehmoment von
200 Nm
angezogen.
Anschließend
sind alle
Schrauben an
der Stellmutter
mit einem
Drehmoment von
10 Nm
anzuziehen.
Der Stift muß
in die
Bohrung des
Rotors
Zum Herunterdrehen der
Stellmutter alle 12
Zylinderschrauben lösen
(nicht herausschrauben)
Zylinderschraube
