10
Gussteil G21-Geo
G21 generiert die Rohteilkontur aus der Fertigteilkontur – zuzüglich
dem „äquidistanten Aufmaß P“.
Parameter
P:
Äquidistantes Aufmaß (Bezug: Fertigteilkontur)
Q:
Bohrung Ja/Nein – default: Q=0
■
Q=0: ohne Bohrung
■
Q=1: mit Bohrung

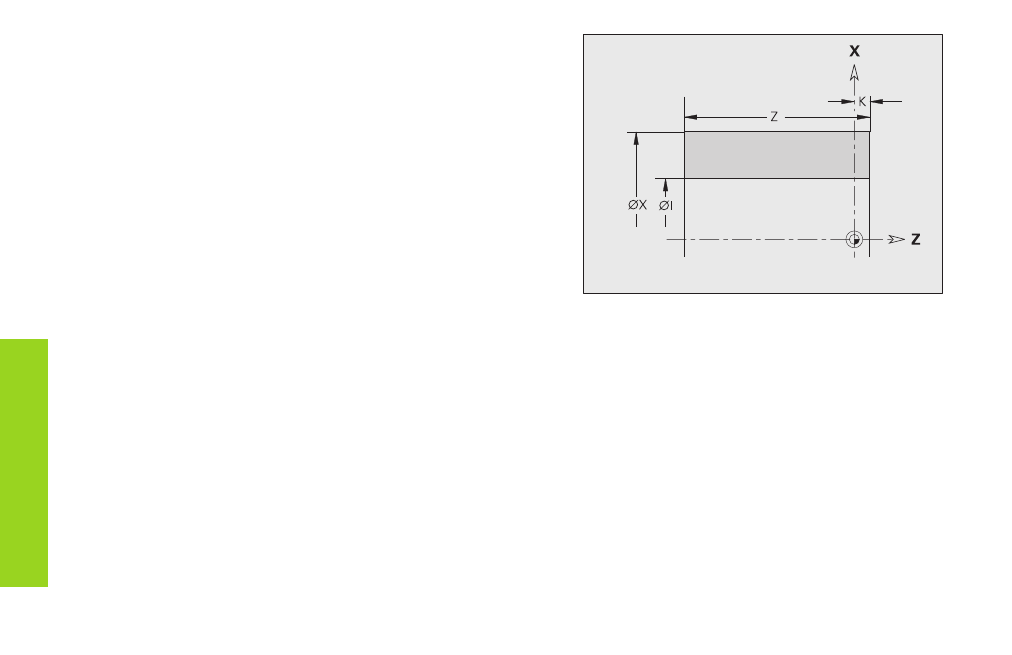

Futterteil Zylinder/Rohr G20-Geo
G20 definiert die Kontur eines Zylinders/Hohlzylinders.
Parameter
X:
■
Durchmesser bei Zylinder/Hohlzylinder
■
Durchmesser Umkreis bei mehrkantigem Rohteil
Z:
Länge des Rohteils
K:
Rechte Kante (Abstand Werkstück-Nullpunkt – rechte Kante)
I:
Innendurchmesser bei Hohlzylindern
Roht
eilbesc
hr
eibung
