11

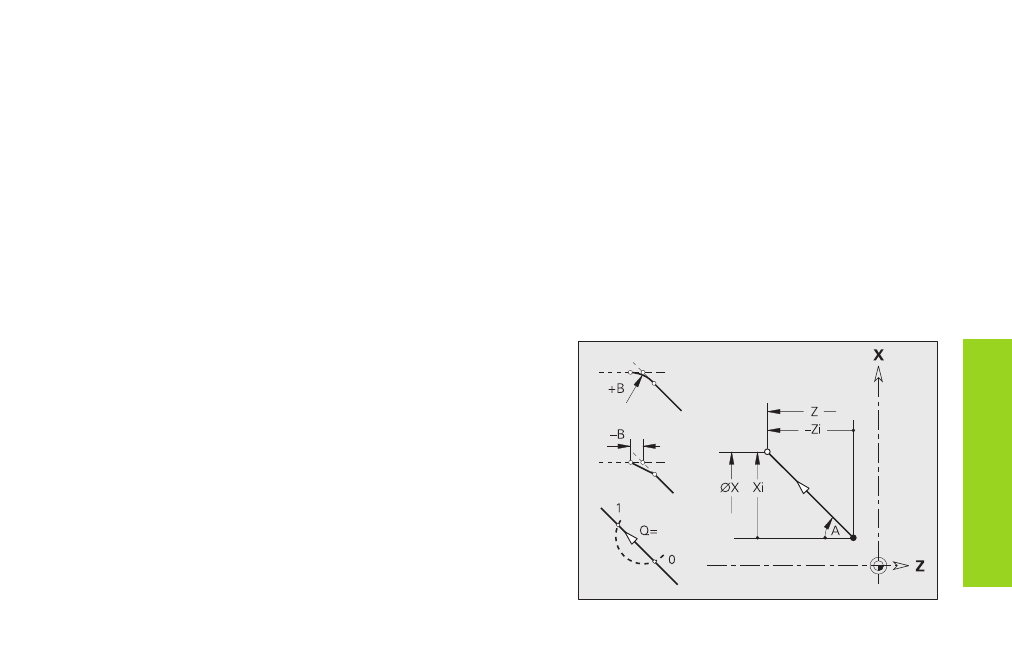

Strecke Drehkontur G1-Geo
G1 definiert eine Strecke in einer Drehkontur.
Parameter
X, Z:
Endpunkt (X Durchmessermaß)
A:
Winkel zur Drehachse – Winkelrichtung: siehe Hilfebild
Q:
Schnittpunktauswahl – default: 0
■
Q=0: naher Schnittpunkt
■
Q=1: entfernter Schnittpunkt
B:
Fase/Verrundung
■
B keine Eingabe: tangentialer Übergang
■
B=0: nicht tangentialer Übergang
■
B>0: Radius der Rundung
■
B<0: Breite der Fase
E:
Sondervorschubfaktor (0 < E
1) – default: 1
(Sondervorschub = aktiver Vorschub * E)
Gr
undelement
e
zur Konturbeschreibung
Startpunkt Drehkontur G0-Geo
G0 definiert den Anfangspunkt einer Drehkontur.
Parameter
X, Z:
Anfangspunkt Kontur (X Durchmessermaß)
