62
Freistichwinkel bei Freistich DIN 509 E und F: 15°
Planwinkel bei Freistich DIN 509 F: 8°
Es bedeuten:
I = Freistichtiefe
K = Freistichbreite
R = Freistichradius
P = Plantiefe

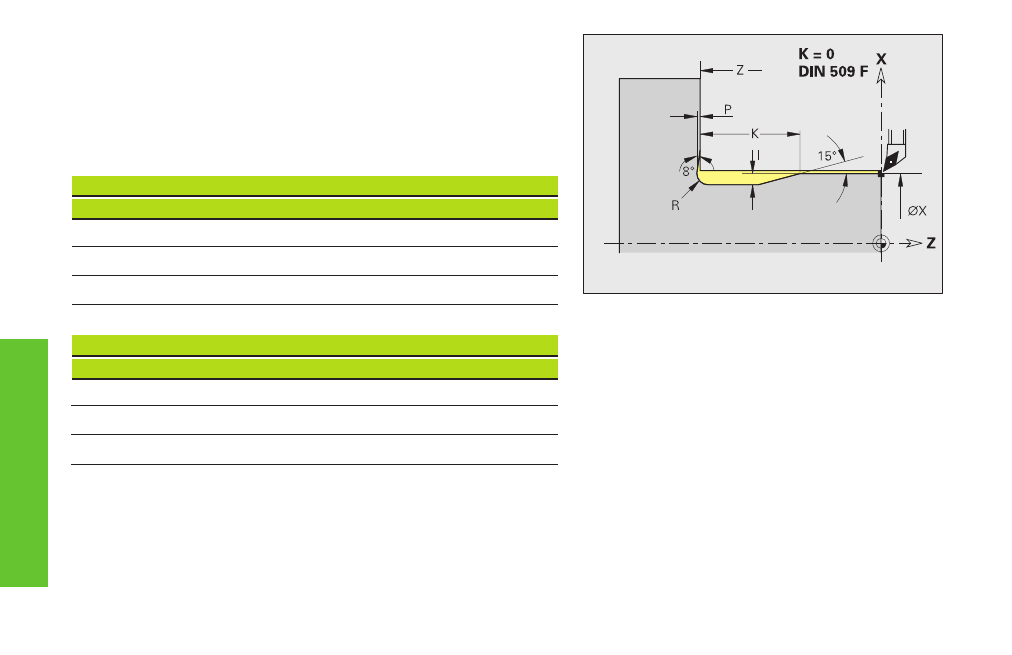

Freistich DIN 509 F
Einf
ac
he Dr
ehzyklen
Freistich nach DIN 509 F
Durchmesser
I
K
R
P
18
0,25
2
0,6
0,1
> 18 – 80
0,35
2,5
0,6
0,2
> 80
0,45
4
1
0,3
Freistich nach DIN 509 E
Durchmesser
I
K
R
18
0,25
2
0,6
> 18 – 80
0,35
2,5
0,6
> 80
0,45
4
1
