21

F

o

rm

element

e

zur Konturbeschreibung

D:

Referenzpunkt (Lage des Gewindeauslaufs) – default: 0

D=0: Gewindeauslauf am Ende des Bezugselements

D=1: Gewindeauslauf am Anfang des Bezugselements

H:

Anzahl der Gewindegänge – default: 1

A:

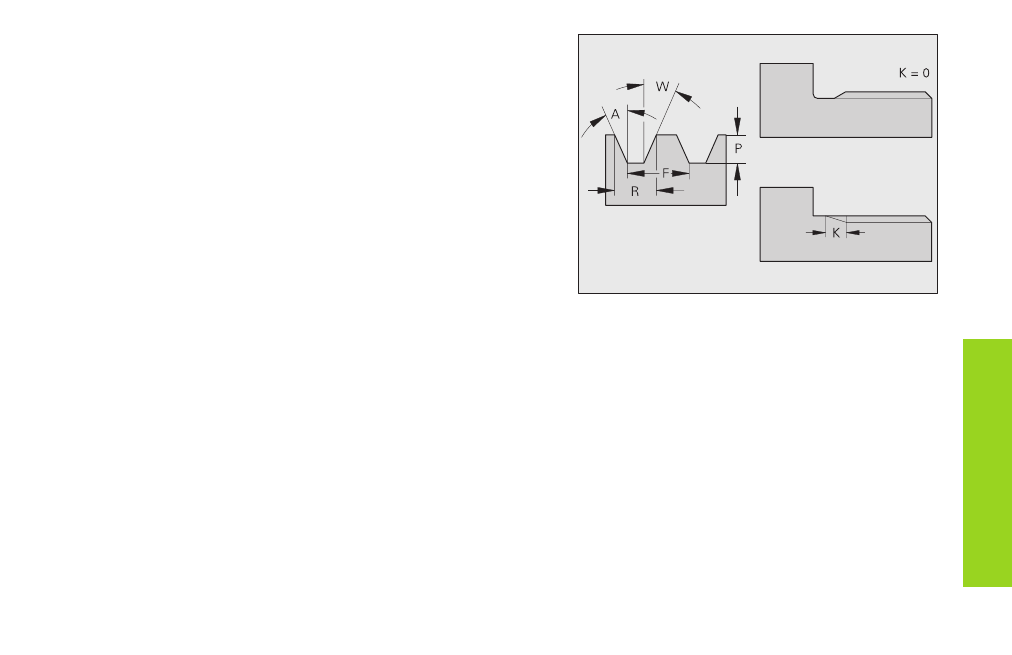

Flankenwinkel links – nur bei Q=12 angeben

W:

Flankenwinkel rechts – nur bei Q=12 angeben

R:

Gewindebreite – nur bei Q=12 angeben

E:

variable Steigung (vergrößert/verkleinert die Steigung pro Um-
drehung um E) – default: 0
