8 Programmieren: Zyklen 136

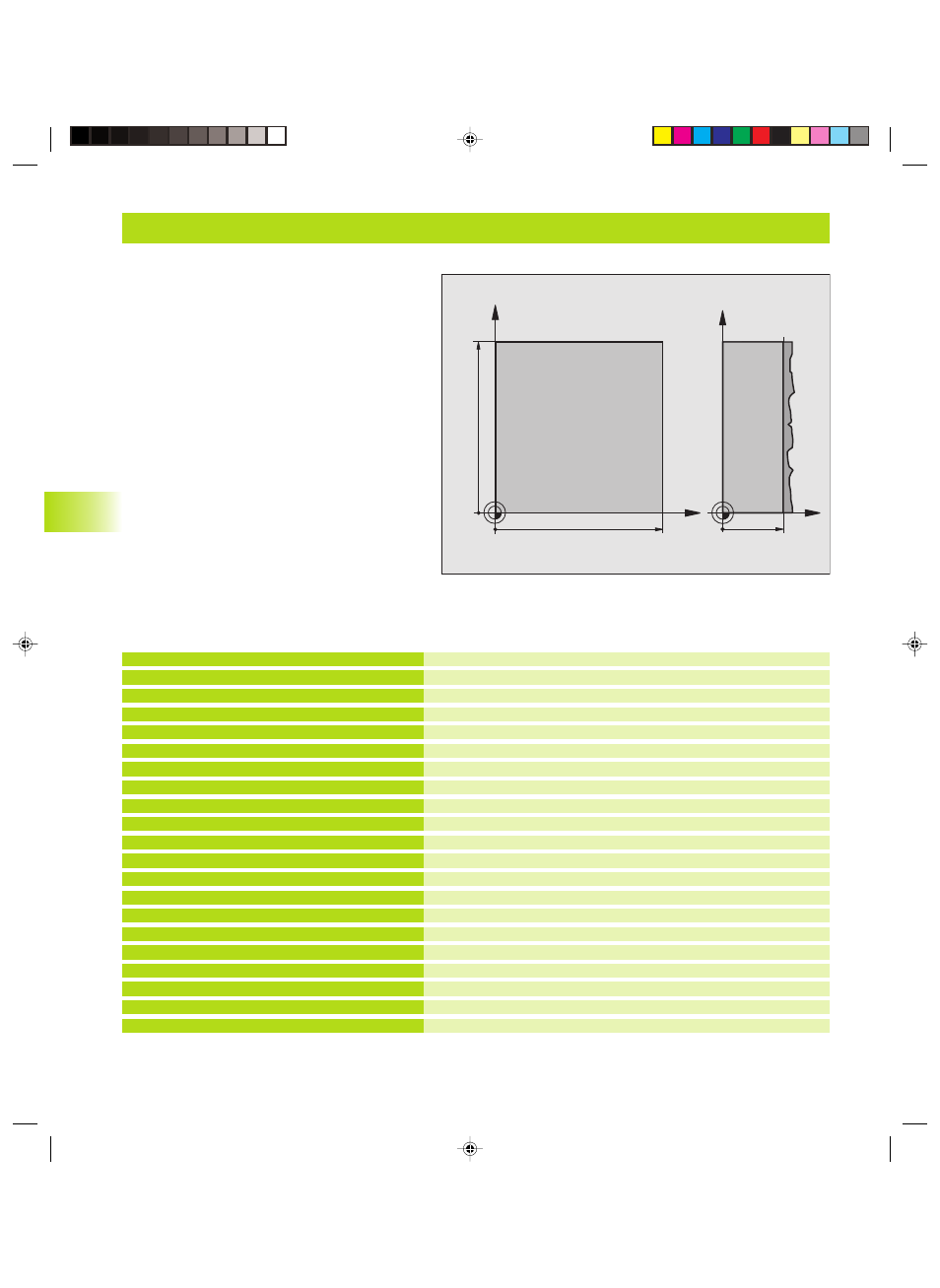

Beispiel: Abzeilen
Rohteil-Definition
Werkzeug-Definition
Werkzeug-Aufruf
Werkzeug freifahren
Zyklus-Definition Abzeilen
Startpunkt X-Achse
Startpunkt Y-Achse
Startpunkt Z-Achse
1. Seiten-Länge
2. Seiten-Länge
Anzahl Schnitte
Vorschub Tiefenzustellung
Vorschub Fräsen
Vorschub Querzustellung
Sicherheits-Abstand
Vorpositionieren in die Nähe des Startpunkts
Zyklus-Aufruf
Werkzeug freifahren, Programm-Ende
0 BEGIN PGM 230 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z+0
2 BLK FORM 0.2 X+100 Y+100 Z+40
3 TOOL DEF 1 L+0 R+5
4 TOOL CALL 1 Z S3500
5 L Z+250 R0 F MAX
6 CYCL DEF 230 ABZEILEN
Q225=+0 ;STARTPUNKT 1. ACHSE
Q226=+0 ;STARTPUNKT 2. ACHSE
Q227=+35 ;STARTPUNKT 3. ACHSE
Q218=100 ;1. SEITEN-LAENGE
Q219=100 ;2. SEITEN-LAENGE
Q240=25 ;ANZAHL SCHNITTE
Q206=250 ;VORSCHUB TIEFENZ.
Q207=400 ;VORSCHUB FRAESEN
Q209=150 ;VORSCHUB QUER
Q200=2 ;SICHERHEITS-ABST.
7 L X-25 Y+0 R0 F MAX M3
8 CYCL CALL
9 L Z+250 R0 F MAX M2
10 END PGM 230 MM
