34 4 Programmieren: Grundlagen, Datei-Verwaltung, Programmierhilfen
4.3 Programme eröffnen und eingeben
Aufbau eines NC-Programms im HEIDENHAIN-
Klartext-Format
Ein Bearbeitungs-Programm besteht aus einer Reihe von Programm-

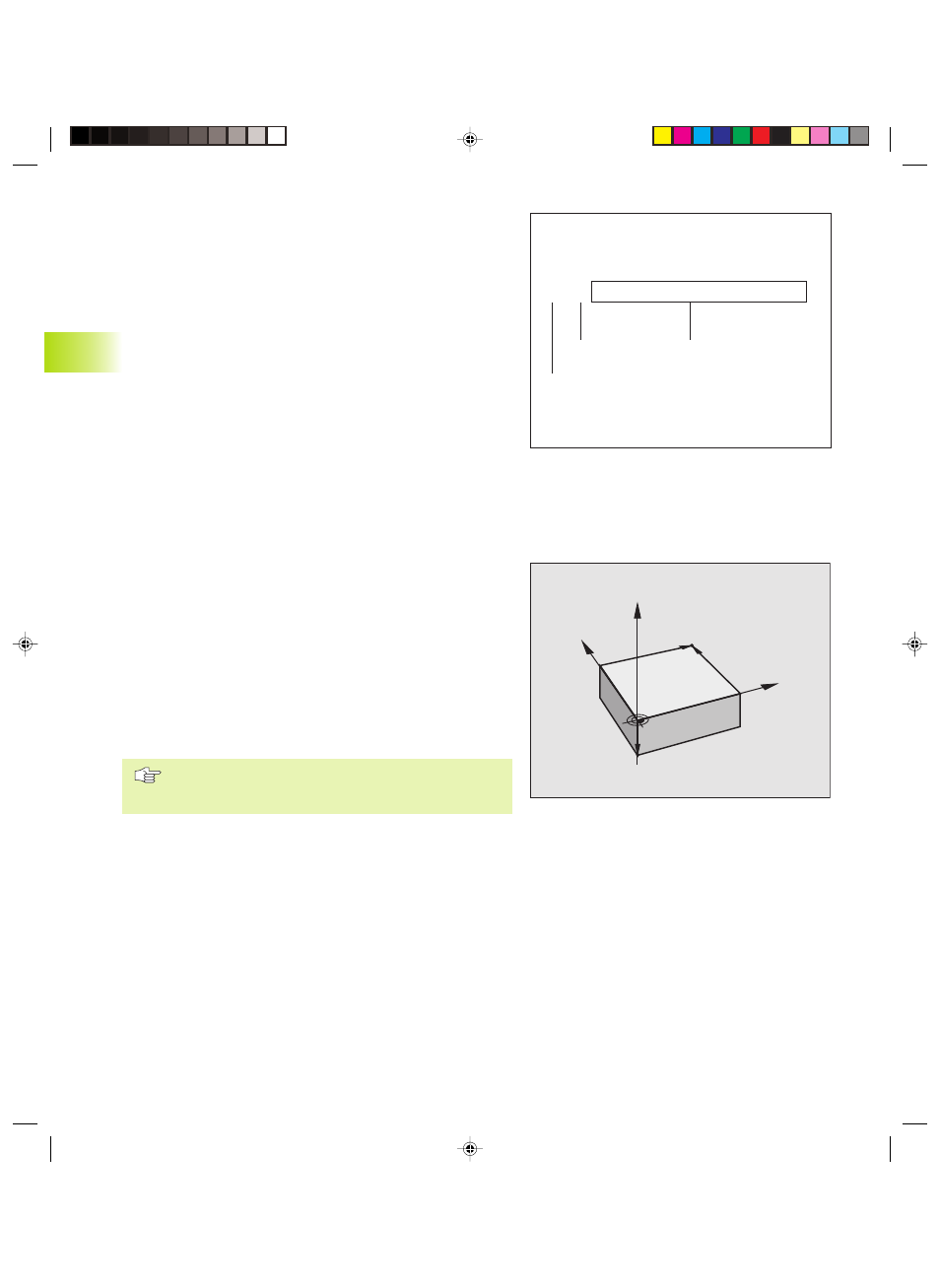

Sätzen. Das Bild rechts zeigt die Elemente eines Satzes.
Die TNC numeriert die Sätze eines Bearbeitungs-Programms in
aufsteigender Reihenfolge.
Der erste Satz eines Programms ist mit „BEGIN PGM“, dem Pro-
gramm-Namen und der gültigen Maßeinheit gekennzeichnet.
Die darauffolgenden Sätze enthalten Informationen über:
n das Rohteil:
n Werkzeug-Definitionen und -aufrufe,
n Vorschübe und Drehzahlen sowie
n Bahnbewegungen, Zyklen und weitere Funktionen.
Der letzte Satz eines Programms ist mit „END PGM“, dem Pro-
gramm-Namen und der gültigen Maßeinheit gekennzeichnet.
Rohteil definieren: BLK FORM
Direkt nach dem Eröffnen eines neuen Programms definieren Sie ein
quaderförmiges, unbearbeitetes Werkstück. Diese Definition benötigt
die TNC für die grafischen Simulationen. Die Seiten des Quaders
dürfen maximal 30 000 mm lang sein und liegen parallel zu den
Achsen X,Y und Z. Dieses Rohteil ist durch zwei seiner Eckpunkte
festgelegt:
n MIN-Punkt: kleinste X-,Y- und Z-Koordinate des Quaders; Absolut-
Werte eingeben
n MAX-Punkt: größte X-,Y- und Z-Koordinate des Quaders; Absolut-
oder Inkremental-Werte eingeben
Die TNC kann die Grafik nur dann darstellen, wenn das
Verhältnis kürzeste : längste Seite der BLK FORM kleiner
als 1 : 64 ist.
4.3
Pr
ogr
amme
eröf
fnen
und
eing
eben
Y
X
Z
MAX
MIN
Satz:
10 L X+10 Y+5 R0 F100 M3
Bahnfunktion Wörter
Satz-Nummer
