1.2 Bildschirm und Bedienfeld
Bildschirm

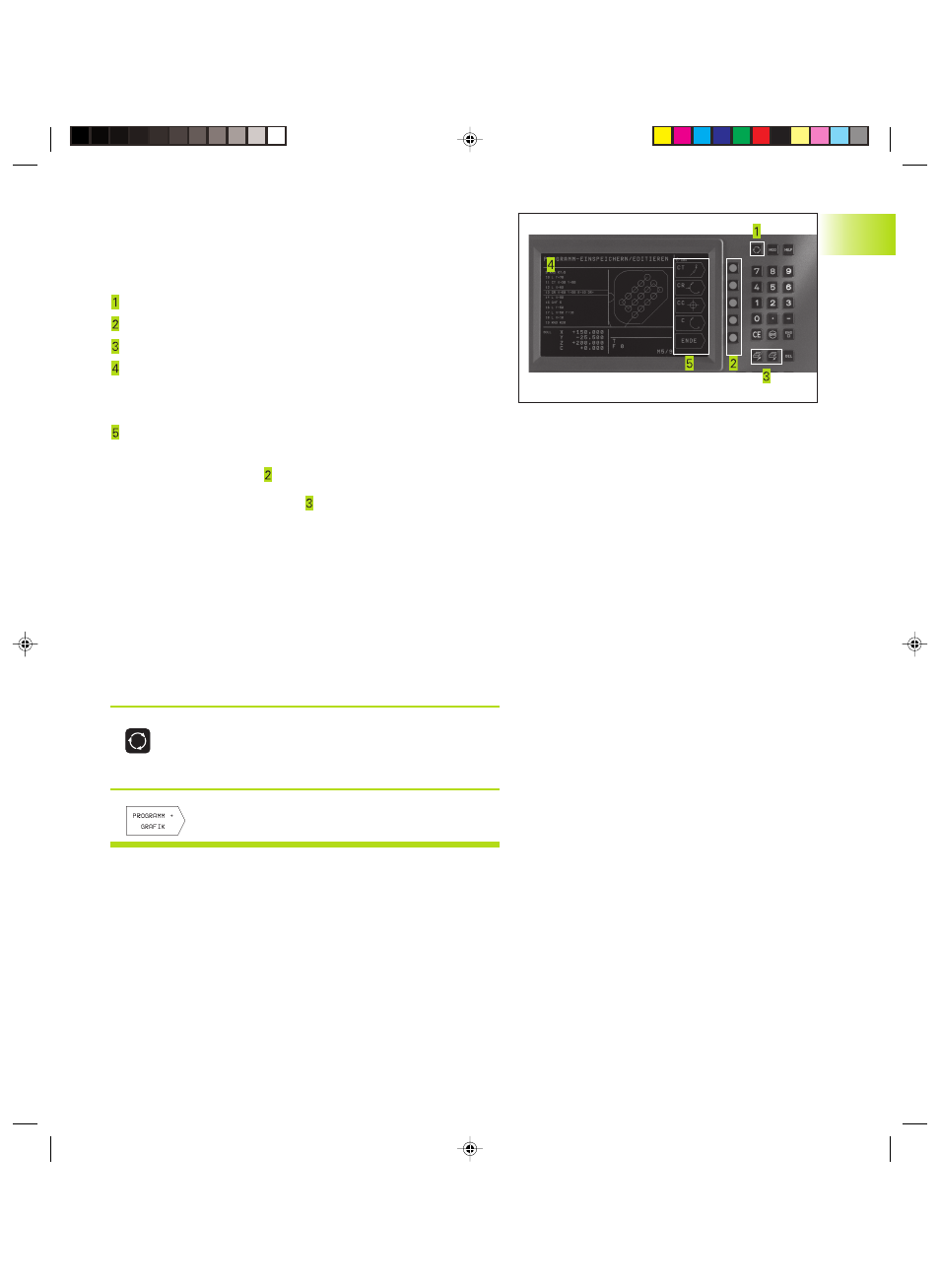

Die Abbildung rechts zeigt die Bedienelemente des Bildschirms:
Festlegen der Bildschirm-Aufteilung
Softkey-Wahltasten
Softkey-Leisten umschalten
Kopfzeile
Bei eingeschalteter TNC zeigt der Bildschirm in der Kopfzeile die
angewählte Betriebsart an. Dort erscheinen auch Dialogfragen und
Meldetexte (Ausnahme: Wenn die TNC nur Grafik anzeigt).
Softkeys
Am rechten Bildschirmrand zeigt die TNC weitere Funktionen in
einer Softkey-Leiste an. Diese Funktionen wählen Sie über die
danebenliegenden Tasten . Zur Orientierung zeigen Rechtecke
direkt unter der Softkey-Leiste die Anzahl der Softkey-Leisten an,
die sich mit den Umschalttasten wählen lassen. Die aktive
Softkey-Leiste wird als ausgefülltes Rechteck dargestellt.
Bildschirm-Aufteilung
Der Benutzer wählt die Aufteilung des Bildschirms: So kann die TNC
z.B. in der Betriebsart PROGRAMM EINSPEICHERN/EDITIEREN das
Programm im linken Fenster anzeigen, während das rechte Fenster
gleichzeitig z.B. eine Programmier-Grafik darstellt. Alternativ läßt sich
im rechten Fenster auch ein Hilfsbild bei der Zyklus-Definition anzeigen
oder ausschließlich das Programm in einem großen Fenster. Welche
Fenster die TNC anzeigen kann, hängt von der gewählten Betriebsart
ab.
Bildschirm-Aufteilung ändern:
Bildschirm-Umschalttaste drücken: Die Softkey-
Leiste zeigt die möglichen Bildschirm-Auftei-
lungen an
<
Bildschirm-Aufteilung mit Softkey wählen
