6 Programmieren: Konturen programmieren

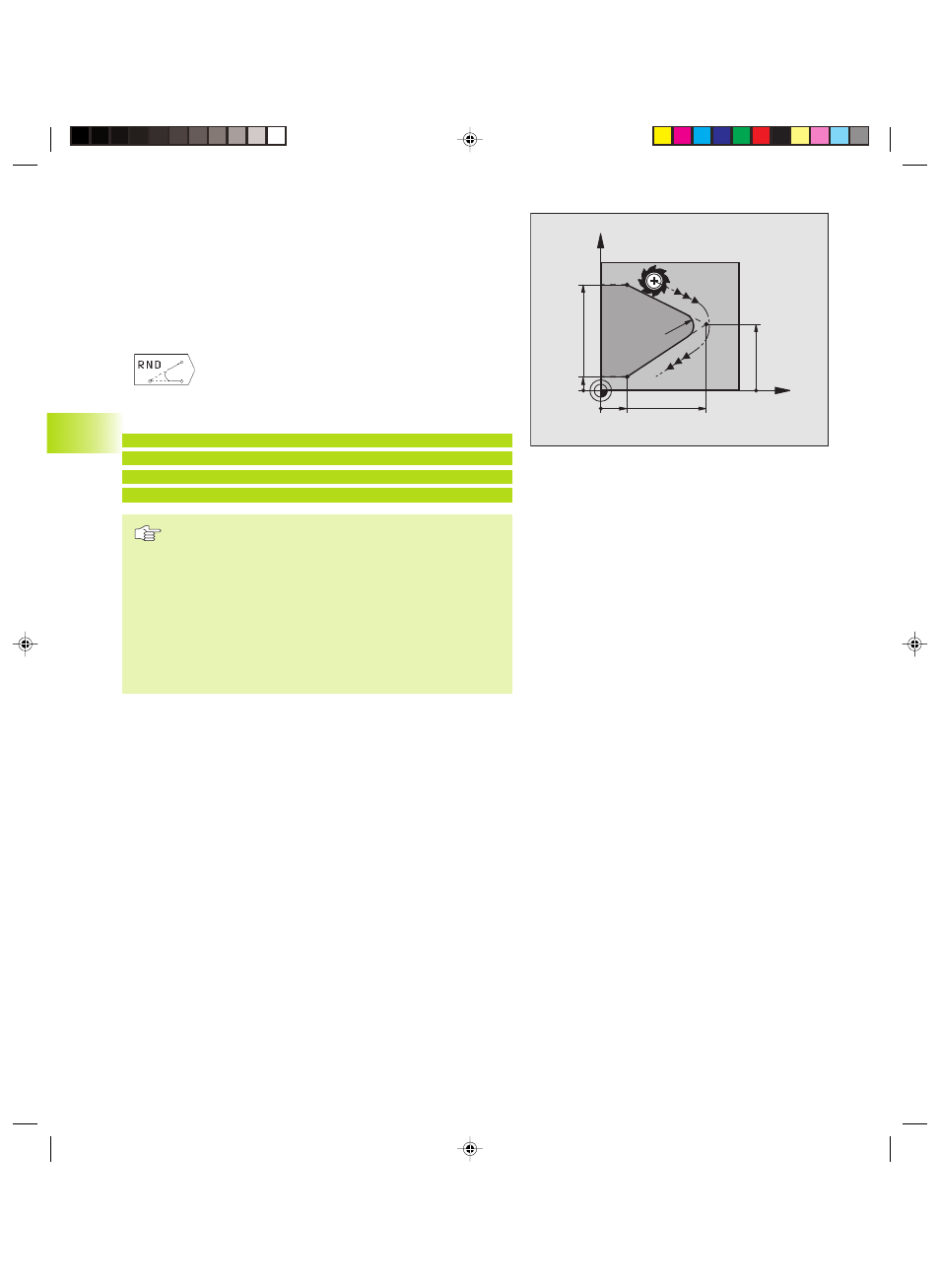

Ecken-Runden RND
Die Funktion RND rundet Kontur-Ecken ab.
Das Werkzeug fährt auf einer Kreisbahn, die sowohl an das vorher-
gegangene als auch an das nachfolgende Konturelement tangential
anschließt.
Der Rundungskreis muß mit dem aufgerufenen Werkzeug
ausführbar sein.
ú
Rundungs-Radius: Radius des Kreisbogens
eingeben
ú
Vorschub für das Ecken-Runden
NC-Beispielsätze
5 L X+10 Y+40 RL F300 M3
6 L X+40 Y+25
7 RND R5 F100
8 L X+10 Y+5
Das vorhergehende und nachfolgende Konturelement
sollte beide Koordinaten der Ebene enthalten, in der das
Ecken-Runden ausgeführt wird.
Der Eckpunkt wird nicht angefahren.
Ein im RND-Satz programmierter Vorschub wirkt nur in
diesem RND-Satz. Danach ist wieder der vor dem RND-
Satz programmierte Vorschub gültig.
Ein RND-Satz läßt sich auch zum weichen Anfahren an die
Kontur nutzen, falls die APPR-Funktionen nicht eingesetzt
werden sollen.
X
Y
40
40
R5
5
10
25
6.4
Bahnbew
egung
en
re
chtwinklig
e
K
oor
dinat
en
