9 Programmieren: Unterprogramme und Programmteil-Wiederholungen 156
9.5
Pr
ogr
ammier
-Beispiele

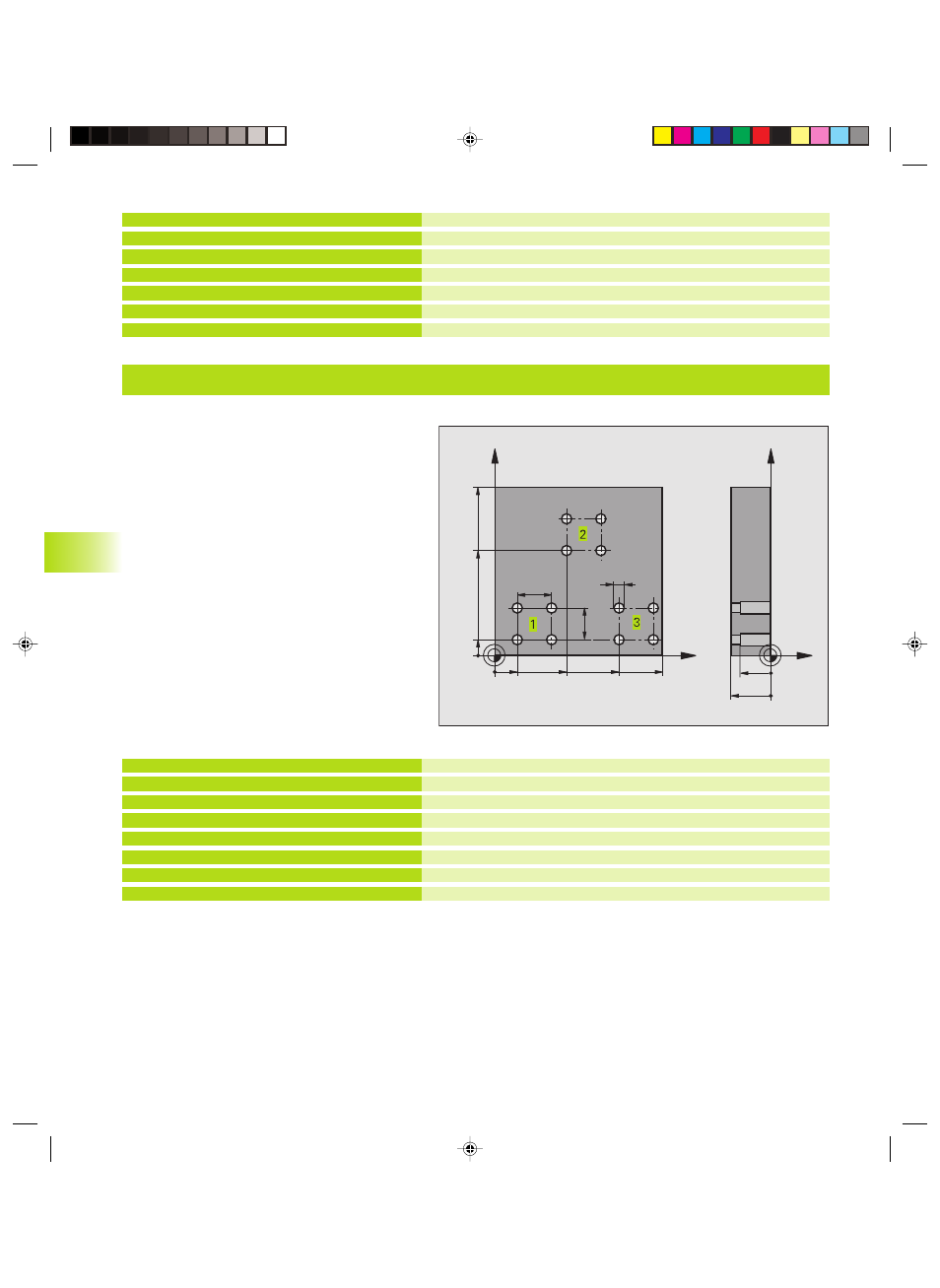

Beispiel: Bohrungsgruppen mit mehreren Werkzeugen
Programm-Ablauf
n Bearbeitungs-Zyklen programmieren im
Hauptprogramm
n Komplettes Bohrbild aufrufen (Unterprogramm 1)
n Bohrungsgruppen anfahren im Unterpro-
gramm 1, Bohrungsgruppe aufrufen (Unter-
programm 2)
n Bohrungsgruppe nur einmal im Unterpro-
gramm 2 programmieren
14 LBL 1
15 CYCL CALL
16 L IX+20 R0 F MAX M99
17 L IY+20 R0 F MAX M99
18 L IX-20 R0 F MAX M99
19 LBL 0
20 END PGM UP1 MM Anfang des Unterprogramms 1: Bohrungsgruppe
1. Bohrung
2. Bohrung anfahren, Zyklus aufrufen
3. Bohrung anfahren, Zyklus aufrufen
4. Bohrung anfahren, Zyklus aufrufen
Ende des Unterprogramms 1
0 BEGIN PGM UP2 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+4
4 TOOL DEF 2 L+0 R+3
5 TOOL DEF 3 L+0 R+3,5
6 TOOL CALL 1 Z S5000
7 L Z+250 R0 F MAX
Werkzeug-Definition Zentrierbohrer
Werkzeug-Definition Bohrer
Werkzeug-Definition Reibahle
Werkzeug-Aufruf Zentrierbohrer
Werkzeug freifahren
X
Y
15
60
100
100
75
10
45
20
20
5
Z
Y
-20
-15
