79 HEIDENHAIN TNC 310

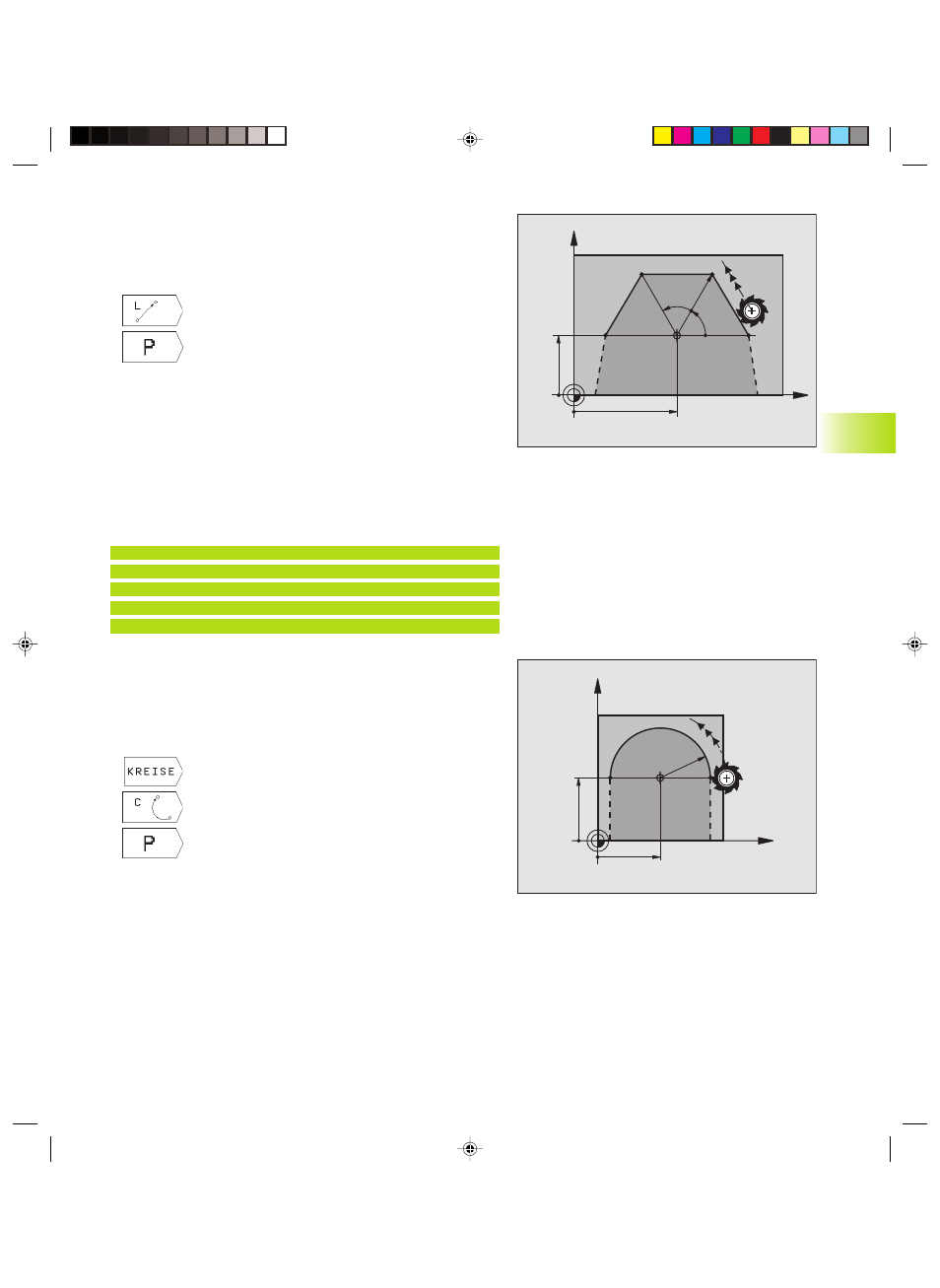

Gerade LP
Das Werkzeug fährt auf einer Geraden von seiner aktuellen Position
zum Endpunkt der Geraden. Der Startpunkt ist der Endpunkt des
vorangegangenen Satzes.
ú Geradenfunktion wählen:Softkey L drücken
ú Eingabe von Polarkoordinaten wählen: Softkey P
drücken (2. Softkey-Leiste)
Polarkoordinaten-Radius PR: Abstand des Geraden-
Endpunkts zum Pol CC eingeben
ú Polarkoordinaten-Winkel PA: Winkelposition des
Geraden-Endpunkts zwischen –360° und +360°
Das Vorzeichen von PA ist durch die Winkel-Bezugs-
achse festgelegt:
Winkel von der Winkel-Bezugsachse zu PR gegen
den Uhrzeigersinn: PA>0
Winkel von der Winkel-Bezugsachse zu PR im
Uhrzeigersinn: PA<0
NC-Beispielsätze
12 CC X+45 Y+25
13 LP PR+30 PA+0 RR F300 M3
14 LP PA+60
15 LP IPA+60
16 LP PA+180
Kreisbahn CP um Pol CC
Der Polarkoordinaten-Radius PR ist gleichzeitig Radius des Kreisbo-
gens. PR ist durch den Abstand des Startpunkts zum Pol CC festge-
legt. Die zuletzt programmierte Werkzeug-Position vor dem CP-Satz
ist der Startpunkt der Kreisbahn.
ú Kreisfunktionen wählen:Softkey „KREISE“ drücken
ú Kreisbahn C wählen:Softkey C drücken
ú Eingabe von Polarkoordinaten wählen: Softkey P
drücken (2. Softkey-Leiste)
ú Polarkoordinaten-Winkel PA: Winkelposition des
Kreisbahn-Endpunkts zwischen –5400° und +5400°
ú Drehsinn DR
X
Y
45
25
60°
60°
30
CC
X
Y
25
25
R20
CC
6.5
Bahnbew
egung
en
–
P
olar
koor
dinat
en
