12 3D-Tastsysteme 210

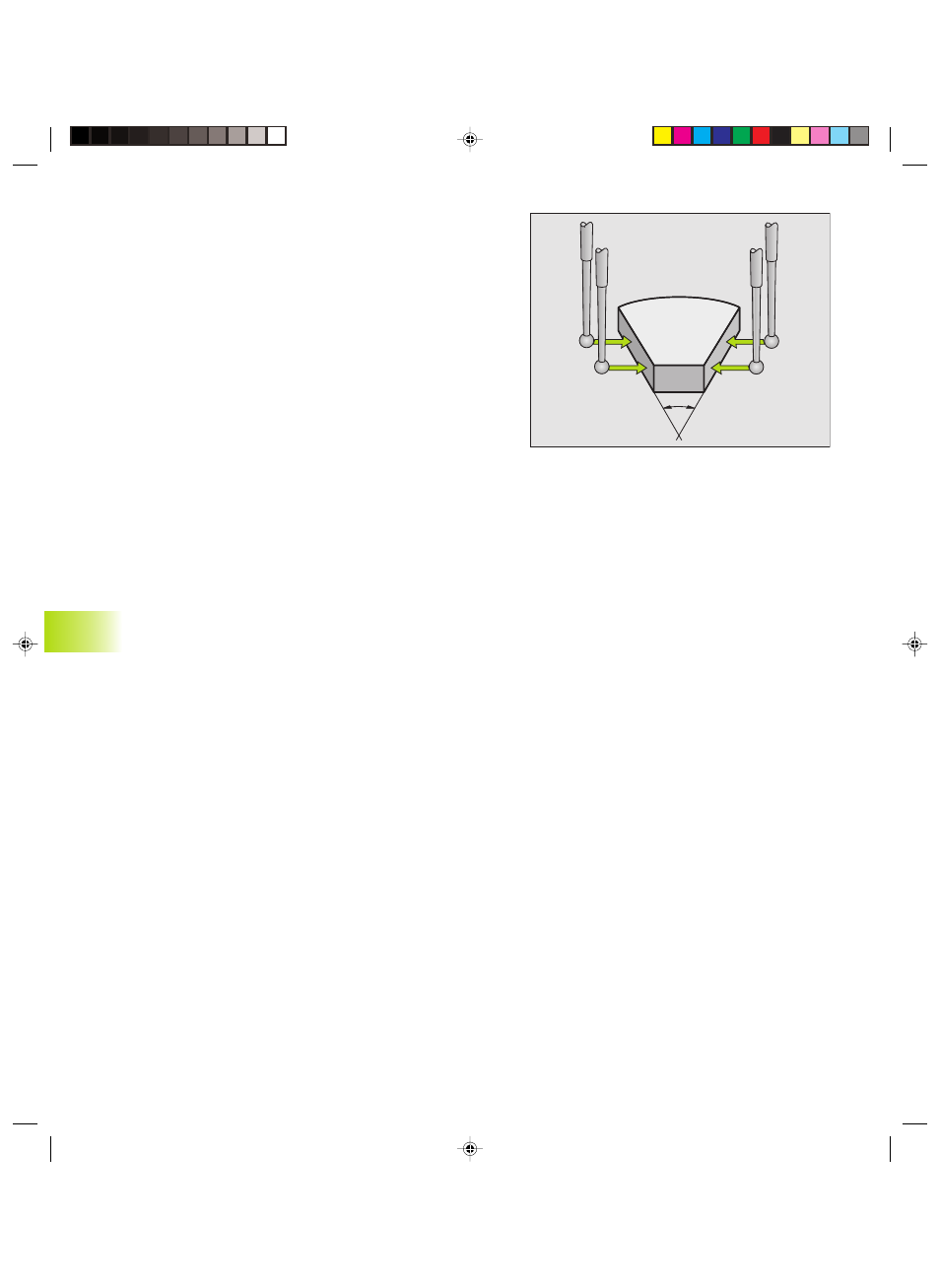

Winkel zwischen zwei Werkstück-Kanten bestimmen
ú Antastfunktion wählen: Softkey ANTASTEN ROT drücken
ú Drehwinkel: Angezeigten Drehwinkel notieren, falls Sie die zuvor
durchgeführte Grunddrehung wieder herstellen möchten
ú Grunddrehung für die erste Seite durchführen (siehe „Werkstück-
Schieflage kompensieren“)
ú Zweite Seite ebenfalls wie bei einer Grunddrehung antasten,
Drehwinkel hier nicht auf 0 setzen!
ú Mit Softkey ANTASTEN ROT Winkel PA zwischen den Werkstück-
Kanten als Drehwinkel anzeigen lassen
ú Grunddrehung aufheben oder ursprüngliche Grunddrehung
wieder herstellen: Drehwinkel auf notierten Wert setzen
