144

6 Programmieren: Konturen programmieren

6.6 Bahnbew

e

gung

en – F

reie K

o

nt

ur

-Pr

ogr

ammier

ung FK

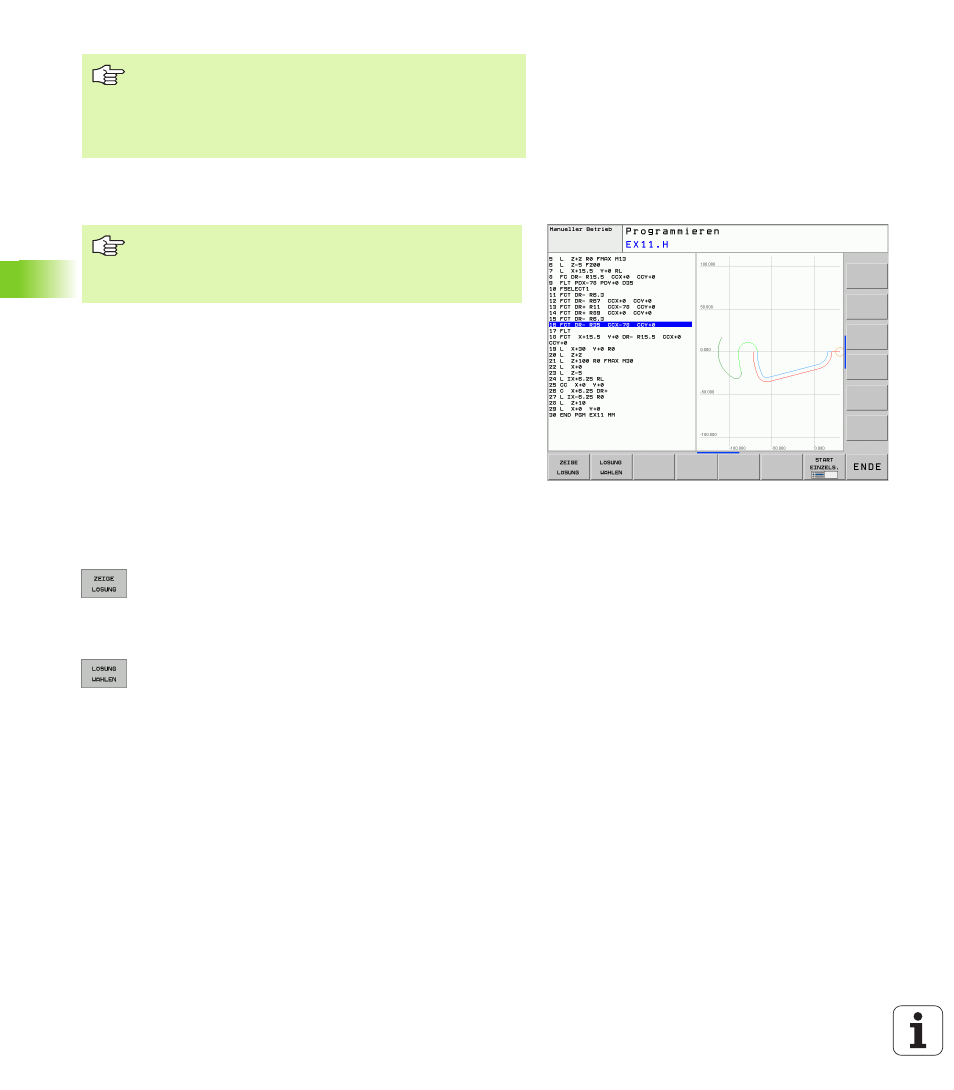

Grafik der FK-Programmierung

Mit unvollständigen Koordinaten-Angaben lässt sich eine Werkstück-

Kontur oft nicht eindeutig festlegen. In diesem Fall zeigt die TNC die

verschiedenen Lösungen in der FK-Grafik an und Sie wählen die rich-

tige aus. Die FK-Grafik stellt die Werkstück-Kontur mit verschiedenen

Farben dar:

Wenn die Daten auf mehrere Lösungen führen und das Konturele-

ment grün angezeigt wird, dann wählen Sie die richtige Kontur wie

folgt:

8

Softkey ZEIGE LÖSUNG so oft drücken, bis das Kon-

turelement richtig angezeigt wird. Benutzen Sie die

Zoom-Funktion (2. Softkey-Leiste), wenn mögliche

Lösungen in der Standard-Darstellung nicht unter-

scheidbar sind

8

Das angezeigte Konturelement entspricht der Zeich-

nung: Mit Softkey LÖSUNG WÄHLEN festlegen

FK-Programme für TNC 4xx erstellen:

Damit eine TNC 4xx FK-Programme einlesen kann, die auf

einer TNC 320 erstellt wurden, muss die Reihenfolge der

einzelnen FK-Elemente innerhalb eines Satzes so definiert

sein, wie diese in der Softkey-Leiste angeordnet sind.

Um die Grafik bei der FK-Programmierung nutzen zu kön-

nen, wählen Sie die Bildschirm-Aufteilung PROGRAMM +

GRAFIK (siehe „Programm-Einspeichern/Editieren” auf

Seite 31)

weiß

Das Konturelement ist eindeutig bestimmt

grün

Die eingegebenen Daten lassen mehrere Lösungen zu;

Sie wählen die richtige aus

rot

Die eingegebenen Daten legen das Konturelement noch

nicht ausreichend fest; Sie geben weitere Angaben ein
