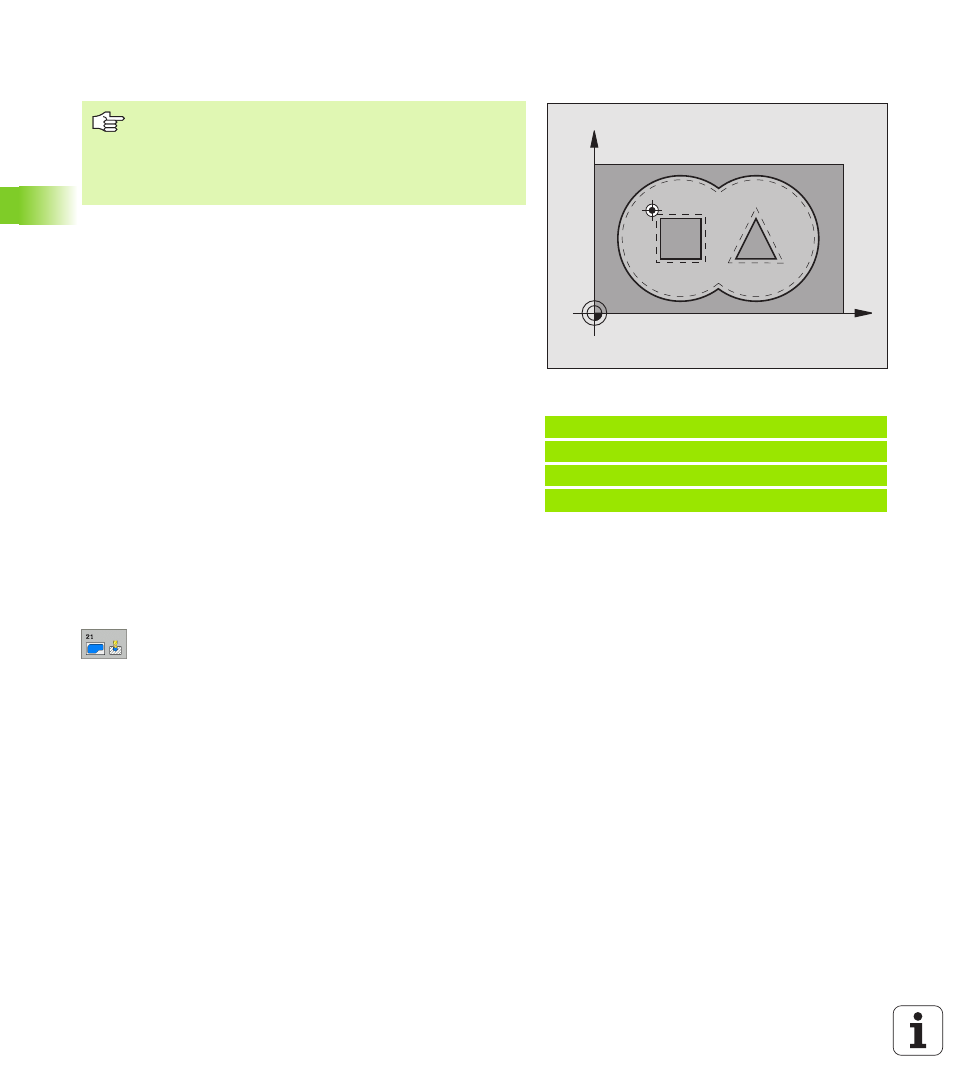

262
8 Programmieren: Zyklen
8.5 SL
-Zyklen
VORBOHREN (Zyklus 21)
Zyklus-Ablauf
1 Das Werkzeug bohrt mit dem eingegebenen Vorschub F von der
aktuellen Position bis zur ersten Zustell-Tiefe
2 Danach fährt die TNC das Werkzeug im Eilgang FMAX zurück und
wieder bis zur ersten Zustell-Tiefe, verringert um den Vorhalte-
Abstand t.
3
Die Steuerung ermittelt den Vorhalte-Abstand selbsttätig:
„ Bohrtiefe bis 30 mm: t = 0,6 mm
„ Bohrtiefe über 30 mm: t = Bohrtiefe/50
„ maximaler Vorhalte-Abstand: 7 mm
4 Anschließend bohrt das Werkzeug mit dem eingegebenen Vor-
schub F um eine weitere Zustell-Tiefe
5 Die TNC wiederholt diesen Ablauf (1 bis 4), bis die eingegebene
Bohrtiefe erreicht ist
6 Am Bohrungsgrund zieht die TNC das Werkzeug, nach der Verweil-
zeit zum Freischneiden, mit FMAX zur Startposition zurück
Einsatz
Zyklus 21 VORBOHREN berücksichtigt für die Einstichpunkte das
Schlichtaufmaß Seite und das Schlichtaufmaß Tiefe, sowie den
Radius des Ausräum-Werkzeugs. Die Einstichpunkte sind gleichzeitig
die Startpunkte fürs Räumen.
8 Zustell-Tiefe Q10 (inkremental): Maß, um das das
Werkzeug jeweils zugestellt wird (Vorzeichen bei
negativer Arbeitsrichtung „–“)
8 Vorschub Tiefenzustellung
Q11: Bohrvorschub in
mm/min
8 Ausräum-Werkzeug Nummer
Q13: Werkzeug-Nummer
des Ausräum-Werkzeugs
Beispiel: NC-Sätze
58 CYCL DEF 21 VORBOHREN
Q10=+5 ;ZUSTELL-TIEFE
Q11=100 ;VORSCHUB TIEFENZ.
Q13=1 ;AUSRAEUM-WERKZEUG
X
Y
Die TNC berücksichtigt einen im TOOL CALL-Satz program-
mierten Deltawert DR nicht zur Berechnung der Einstich-
punkte.
An Engstellen kann die TNC ggf. nicht mit einem Werk-
zeug vorbohren das größer ist als das Schruppwerkzeug.
