428
13 Tastsystem-Zyklen in den Betriebsarten Manuell und El. Handrad
13.5 W
er
k
stüc
k
e v
e
rm
essen mit 3D-T
astsyst
emen

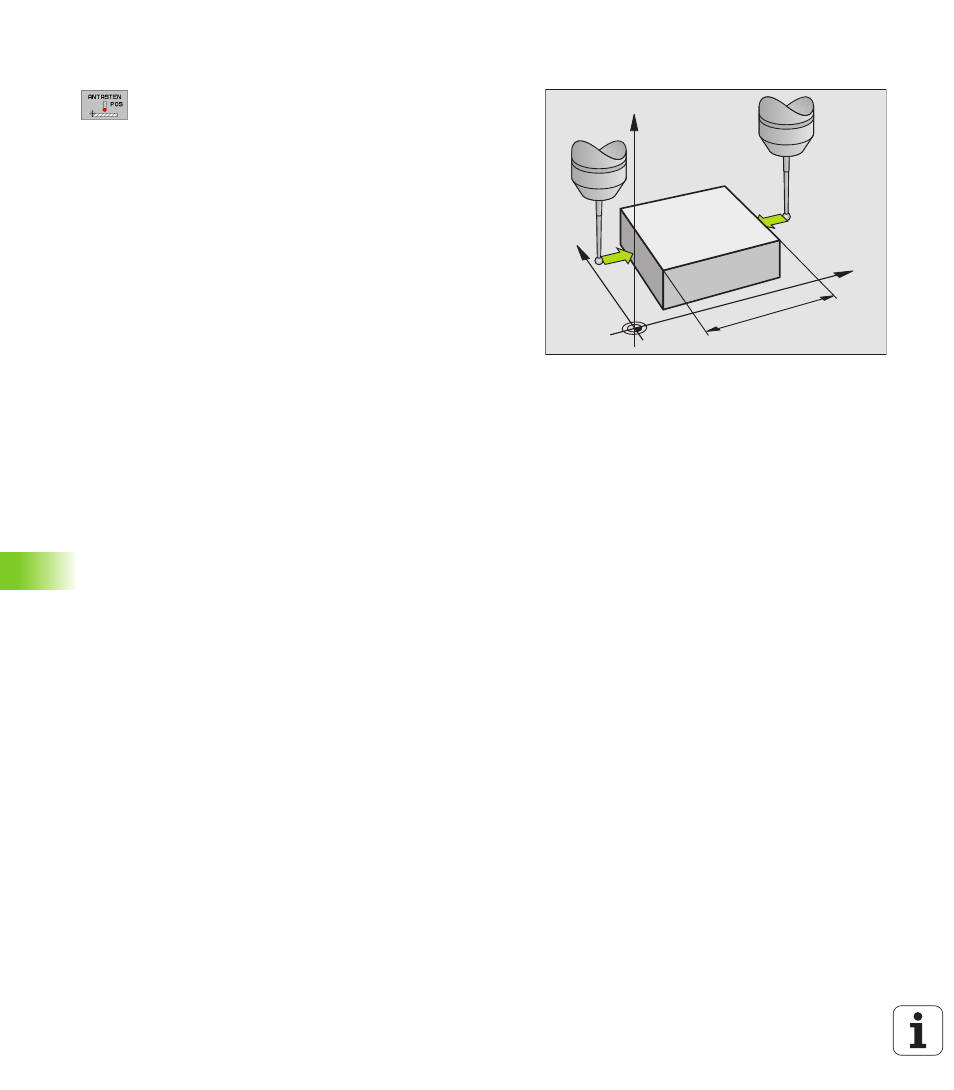

Werkstückmaße bestimmen
8 Antastfunktion wählen: Softkey ANTASTEN POS
drücken
8 Tastsystem in die Nähe des ersten Antastpunkts A
positionieren
8
Antastrichtung über Softkey wählen
8 Antasten: Externe START-Taste drücken
8 Als Bezugspunkt angezeigten Wert notieren (nur, falls
vorher gesetzter Bezugspunkt wirksam bleibt)
8 Bezugspunkt: „0“ eingeben
8 Dialog abbrechen: Taste END drücken
8 Antastfunktion erneut wählen: Softkey ANTASTEN
POS drücken
8 Tastsystem in die Nähe des zweiten Antastpunkts B
positionieren
8 Antastrichtung über Softkey wählen: Gleiche Achse,
jedoch entgegengesetzte Richtung wie beim ersten
Antasten.
8 Antasten: Externe START-Taste drücken
In der Anzeige Bezugspunkt steht der Abstand zwischen den beiden
Punkten auf der Koordinatenachse.
Positionsanzeige wieder auf Werte vor der Längenmessung setzen
8 Antastfunktion wählen: Softkey ANTASTEN POS drücken
8 Ersten Antastpunkt erneut antasten
8
Bezugspunkt auf notierten Wert setzen
8 Dialog abbrechen: Taste END drücken
Winkel messen
Mit einem 3D-Tastsystem können Sie einen Winkel in der Bearbei-
tungsebene bestimmen. Gemessen wird der
„ Winkel zwischen der Winkelbezugsachse und einer Werkstück-
Kante oder der
„ Winkel zwischen zwei Kanten
Der gemessene Winkel wird als Wert von maximal 90° angezeigt.
Y
X
Z
A
B
l
