8.6 Zyklen zum Abz
e
ilen
PLANFRAESEN (Zyklus 232)
Mit dem Zyklus 232 können Sie eine ebene Fläche in mehreren Zustel-
lungen und unter Berücksichtigung eines Schlicht-Aufmaßes planfrä-
sen. Dabei stehen drei Bearbeitungsstrategien zur Verfügung:
„ Strategie Q389=0: Mäanderförmig bearbeiten, seitliche Zustellung
ausserhalb der zu bearbeitenden Fläche
„ Strategie Q389=1: Mäanderförmig bearbeiten, seitliche Zustellung
innerhalb der zu bearbeitenden Fläche
„ Strategie Q389=2: Zeilenweise bearbeiten, Rückzug und seitliche
Zustellung im Positionier-Vorschub
1
Die TNC positioniert das Werkzeug im Eilgang FMAX von der aktu-
ellen Position aus mit Positionier-Logik auf den Startpunkt
1
: Ist die
aktuelle Position in der Spindelachse größer als der 2. Sicherheits-
Abstand, dann fährt die TNC das Werkzeug zunächst in der Bear-
beitungsebene und dann in der Spindelachse, ansonsten zuerst
auf den 2. Sicherheits-Abstand und dann in der Bearbeitungs-
ebene. Der Startpunkt in der Bearbeitungsebene liegt um den
Werkzeug-Radius und um den seitlichen Sicherheits-Abstand ver-
setzt neben dem Werkstück
2
Anschließend fährt das Werkzeug mit Positionier-Vorschub in der
Spindelachse auf die von der TNC berechnete erste Zustell-Tiefe

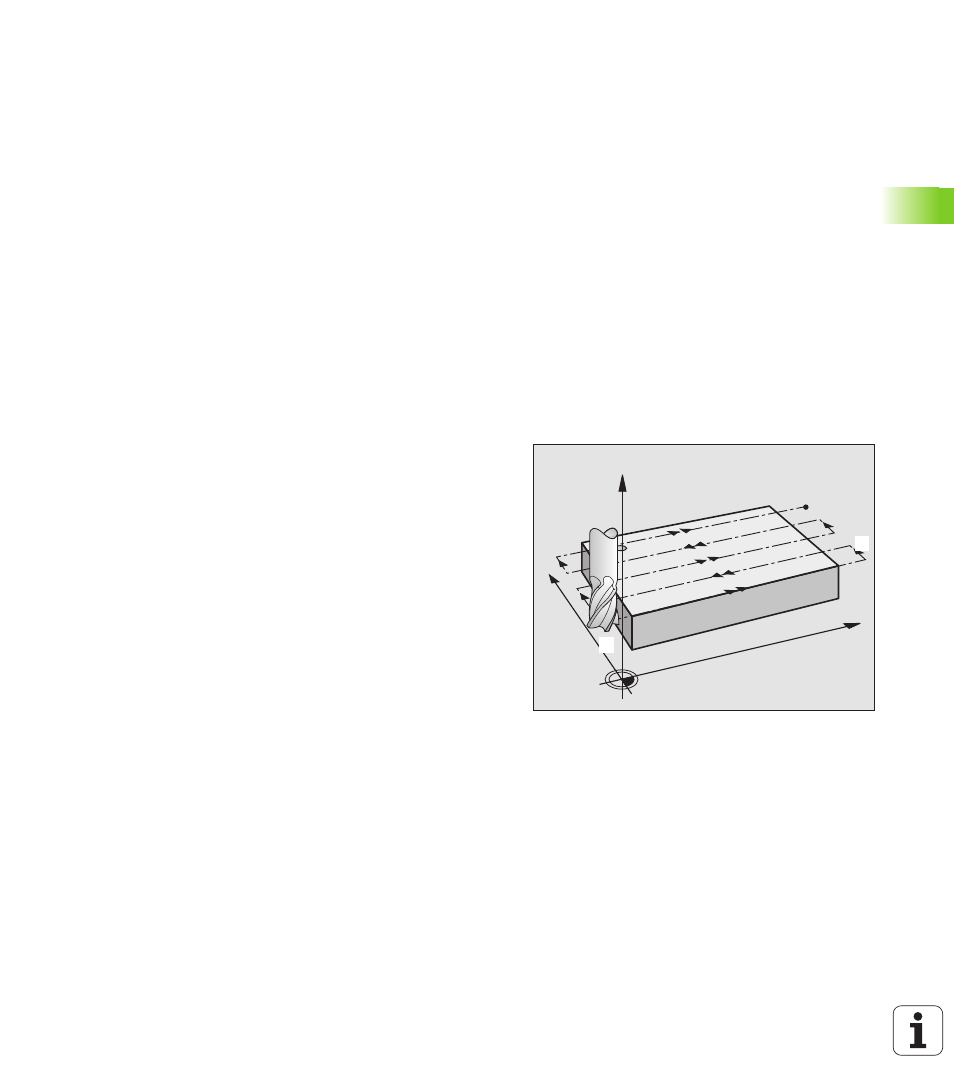

Strategie Q389=0
3 Danach fährt das Werkzeug mit dem programmierten Vorschub
Fräsen auf den Endpunkt 2 . Der Endpunkt liegt außerhalb der Flä-
che, die TNC berechnet ihn aus dem programmierten Startpunkt,
der programmierten Länge, dem programmierten seitlichen
Sicherheits-Abstand und dem Werkzeug-Radius
4 Die TNC versetzt das Werkzeug mit Vorschub Vorpositionieren
quer auf den Startpunkt der nächsten Zeile; die TNC berechnet den
Versatz aus der programmierten Breite, dem Werkzeug-Radius
und dem maximalen Bahn-Überlappungs-Faktor
5 Danach fährt das Werkzeug wieder zurück in Richtung des Start-
punktes 1
6 Der Vorgang wiederholt sich, bis die eingegebene Fläche vollstän-
dig bearbeitet ist. Am Ende der letzten Bahn erfolgt die Zustellung
auf die nächste Bearbeitungstiefe
7 Um Leerwege zu vermeiden, wird die Fläche anschließend in
umgekehrter Reihenfolge bearbeitet
8 Der Vorgang wiederholt sich, bis alle Zustellungen ausgeführt sind.
Bei der letzten Zustellung wird lediglich das eingegebene Schlicht-
aufmaß im Vorschub Schlichten abgefräst
9
Am Ende fährt die TNC das Werkzeug mit FMAX zurück auf den
2. Sicherheits-Abstand
X
Y
Z
1 1
1 2
