432
13 Tastsystem-Zyklen in den Betriebsarten Manuell und El. Handrad
13.7 W
e
rk
stüc
k
e
aut
o
matisc
h v
e
rm
essen
13.7 Werkstücke automatisch
vermessen
Übersicht
Die TNC stellt drei Zyklen zur Verfügung, mit denen Sie Werkstücke
automatisch vermessen bzw.den Bezugspunkt setzen können. Zum
definieren der Zyklen, drücken Sie in der Betriebsart Programmieren
bzw. Positionieren mit Handeingabe die Taste TOUCH PROBE.
Bezugssystem für Messergebnisse
Die TNC gibt alle Messergebnisse in die Ergebnis-Parameter und in
die Protokolldatei im aktiven - also ggf. im verschobenen oder/und
gedrehtem/geschwenktem - Koordinatensystem aus.

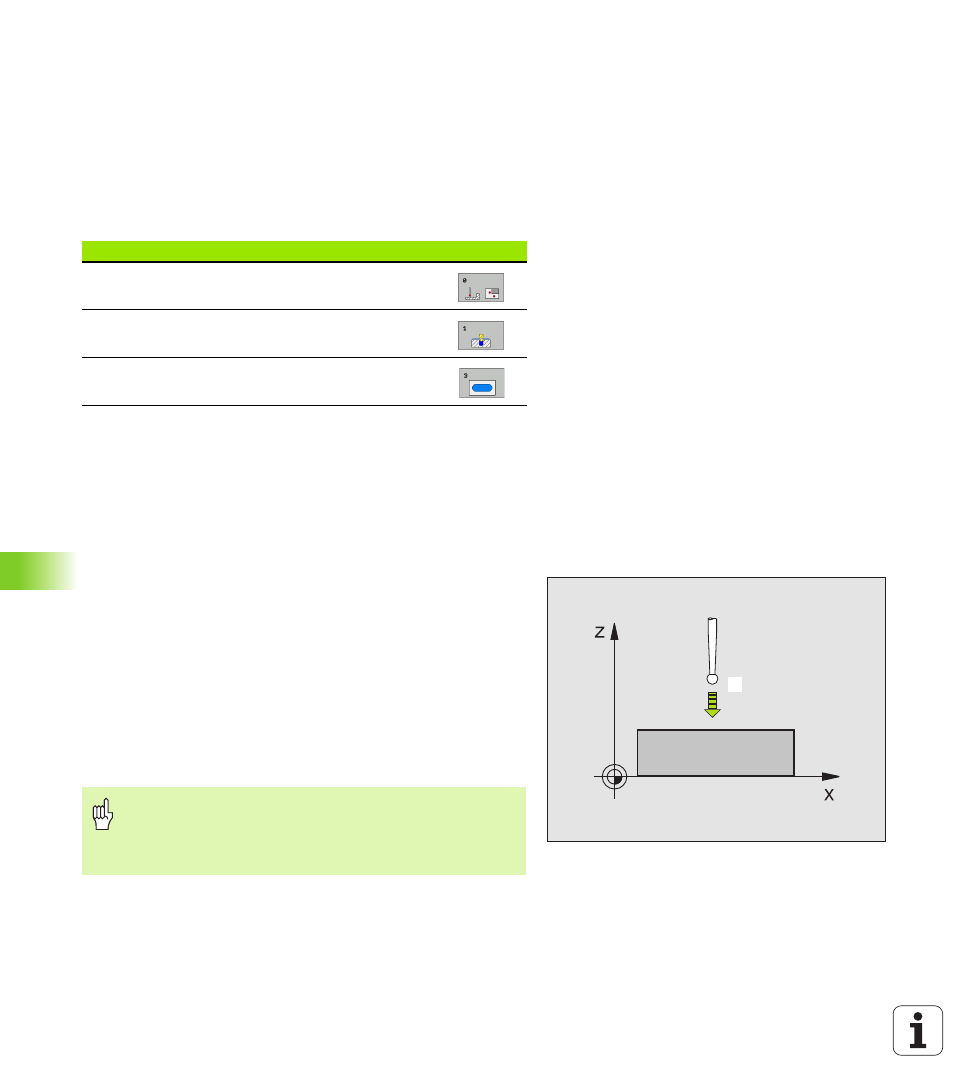

BEZUGSEBENE Tastsystem-Zyklus 0
1 Das Tastsystem fährt in einer 3D-Bewegung mit Eilvorschub die
im Zyklus programmierte Vorposition 1 an
2 Anschließend führt das Tastsystem den Antast-Vorgang mit
Antast-Vorschub durch. Die Antast-Richtung ist im Zyklus festzule-
gen
3 Nachdem die TNC die Position erfasst hat, fährt das Tastsystem
zurück auf den Startpunkt des Antast-Vorgangs und speichert die
gemessene Koordinate in einem Q-Parameter ab. Zusätzlich spei-
chert die TNC die Koordinaten der Position, an der sich das Tastsy-
stem zum Zeitpunkt des Schaltsignals befindet, in den Parametern
Q115 bis Q119 ab. Für die Werte in diesen Parametern berücksich-
tigt die TNC Taststiftlänge und -radius nicht
Zyklus Softkey
0 BEZUGSEBENE Messen einer Koordinate in einer
wählbaren Achse
1 BEZUGSEBENE POLAR Messen eines Punktes,
Antastrichtung über Winkel
3 MESSEN Lage und Durchmesser einer Bohrung
messen
1
Beachten Sie vor dem Programmieren
Tastsystem so vorpositionieren, dass eine Kollision beim
Anfahren der programmierten Vorposition vermieden
wird.
