13.2 Bevor Sie mit Tastsystemzyklen
arbeiten!
Um einen möglichst großen Anwendungsbereich an Messaufgaben
abdecken zu können, stehen Ihnen über Maschinen-Parameter
Einstellmöglichkeiten zur Verfügung, die das grundsätzliche Verhalten
aller Tastsystemzyklen festlegen:

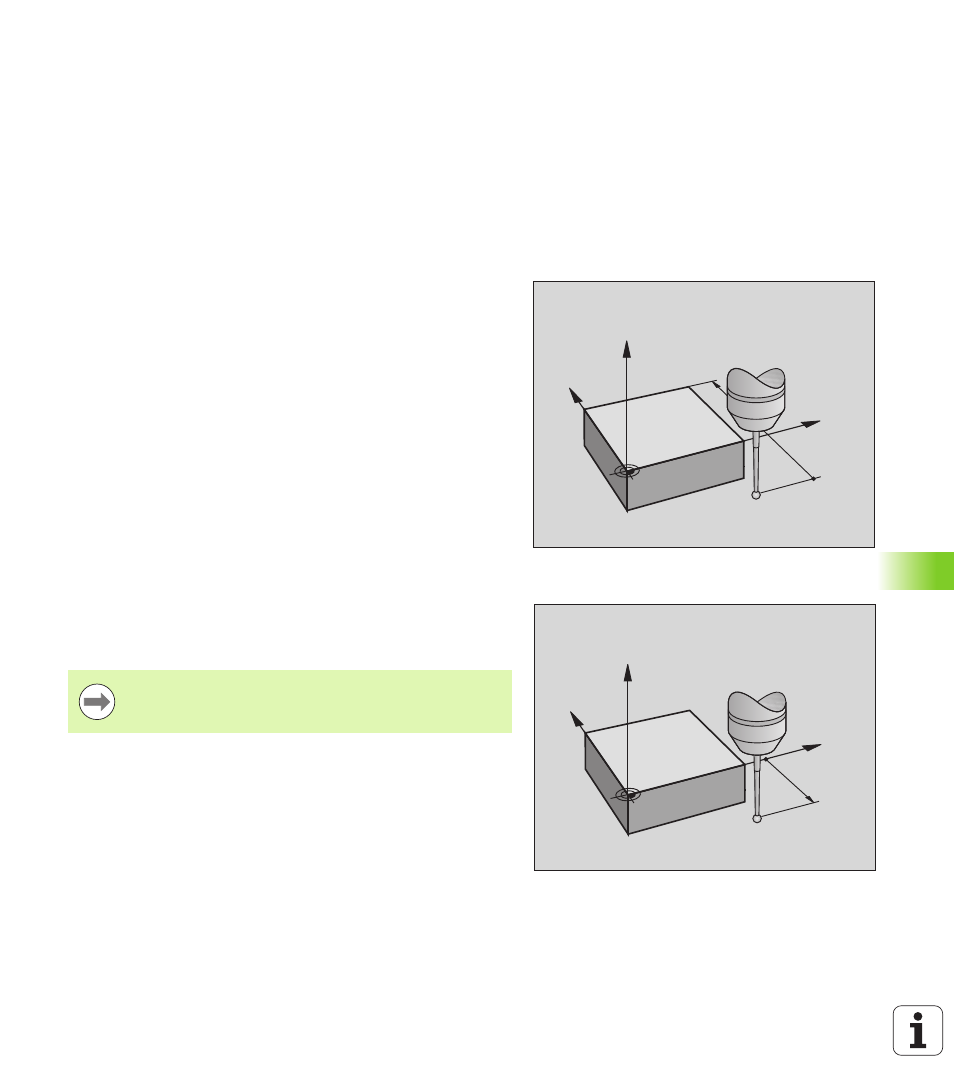

Maximaler Verfahrweg zum Antastpunkt: DIST
in Tastsystem-Tabelle
Wenn der Taststift innerhalb des in DIST festgelegten Wegs nicht
ausgelenkt wird, gibt die TNC eine Fehlermeldung aus.
Sicherheits-Abstand zum Antastpunkt: SET_UP
in Tastsystem-Tabelle
In SET_UP legen Sie fest, wie weit die TNC das Tastsystem vom
definierten – bzw. vom Zyklus berechneten – Antastpunkt entfernt
vorpositionieren soll. Je kleiner Sie diesen Wert eingeben, desto
genauer müssen Sie die Antastpositionen definieren. In vielen
Tastsystemzyklen können Sie zusätzlich einen Sicherheits-Abstand
definieren, der additiv zu SET_UP wirkt.
Infrarot-Tastsystem auf programmierte
Antastrichtung orientieren: TRACK in
Tastsystem-Tabelle
Um die Messgenauigkeit zu erhöhen, können Sie über TRACK = ON
erreichen, dass ein Infrarot-Tastsystem vor jeden Antastvorgang in
Richtung der programmierten Antastrichtung orientiert. Der Taststift
wird dadurch immer in die gleiche Richtung ausgelenkt.
Y
X
Z
DIST
Y
X
Z
SET_UP
Wenn Sie TRACK = ON verändern, dann müssen Sie das
Tastsystem neu kalibrieren.
