HEIDENHAIN TNC 320 (340 55x-05) Cycle programming - Handbuch (Seite 349)

HEIDENHAIN TNC 320 349
15.1
1
BEZUGSPUNKT T
A
S
T
S
Y
S
T
EM-A
CHSE (Zyklus 41
7,
DIN/ISO: G41
7
)
15.11 BEZUGSPUNKT TASTSYSTEM-
ACHSE (Zyklus 417, DIN/ISO:
G417)
Zyklusablauf

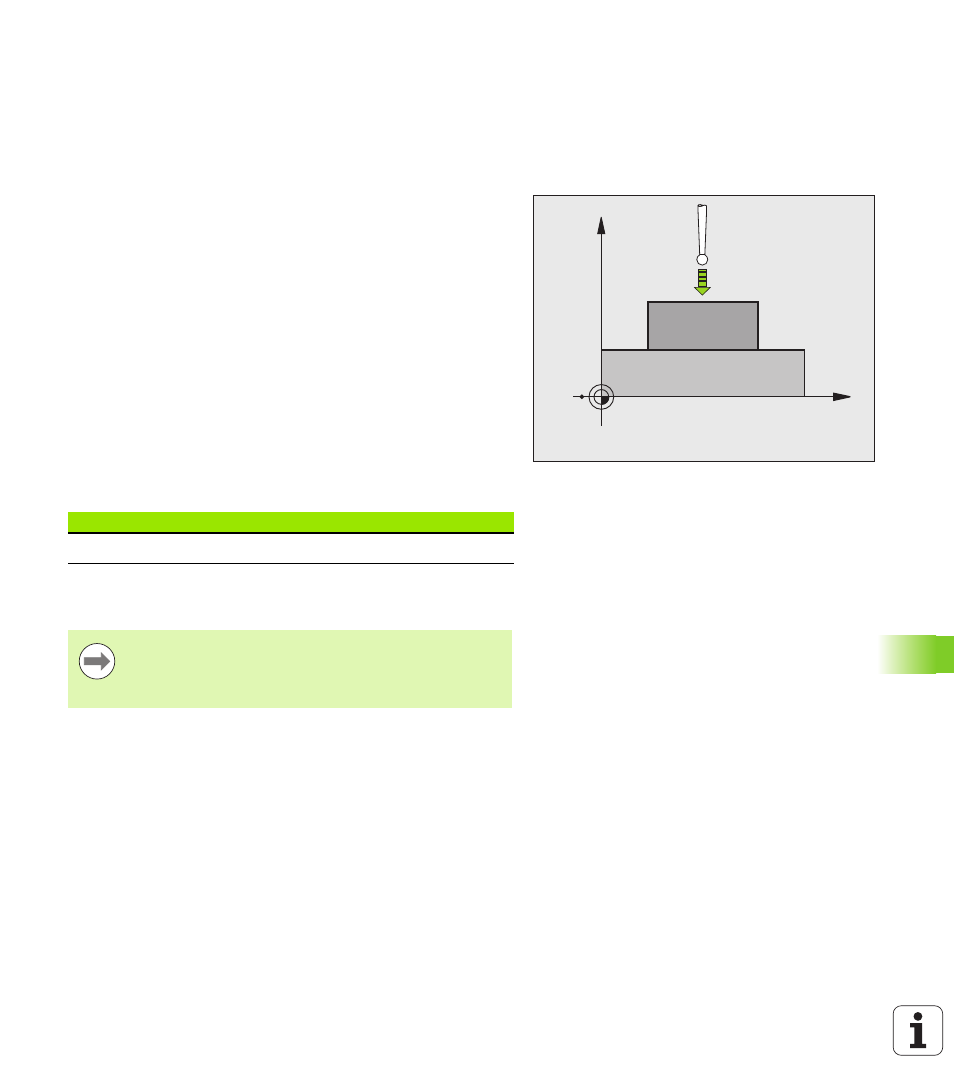

Der Tastsystem-Zyklus 417 misst eine beliebige Koordinate in der
Tastsystem-Achse und setzt diese Koordinate als Bezugspunkt.
Wahlweise kann die TNC die gemessene Koordinate auch in eine
Nullpunkt- oder Preset-Tabelle schreiben.
1 Die TNC positioniert das Tastsystem mit Eilvorschub (Wert aus
Spalte FMAX) und mit Positionierlogik (siehe „Tastsystemzyklen
abarbeiten” auf Seite 283) zum programmierten Antastpunkt
1 .
Die TNC versetzt dabei das Tastsystem um den Sicherheits-
Abstand in Richtung der positiven Tastsystem-Achse
2 Anschließend fährt das Tastsystem in der Tastsystem-Achse auf
die eingegebene Koordinate des Antastpunktes
1 und erfasst
durch einfaches Antasten die Ist-Position
3 Abschließend positioniert die TNC das Tastsystem zurück auf die
Sichere Höhe und verarbeitet den ermittelten Bezugspunkt in
Abhängigkeit der Zyklusparameter Q303 und Q305 (siehe
„Berechneten Bezugspunkt speichern” auf Seite 312) und
speichert den Istwert in nachfolgend aufgeführtem Q-Parameter
ab
Beim Programmieren beachten!
X
Z
Q260
Parameter-Nummer Bedeutung
Q160 Istwert gemessener Punkt
Vor der Zyklus-Definition müssen Sie einen Werkzeug-
Aufruf zur Definition der Tastsystem-Achse programmiert
haben. Die TNC setzt dann in dieser Achse den Bezugs-
punkt.
