HEIDENHAIN TNC 320 289
14.1 Gr
undlag
en
Gemeinsamkeiten der Tastsystemzyklen zum
Erfassen der Werkstück-Schieflage

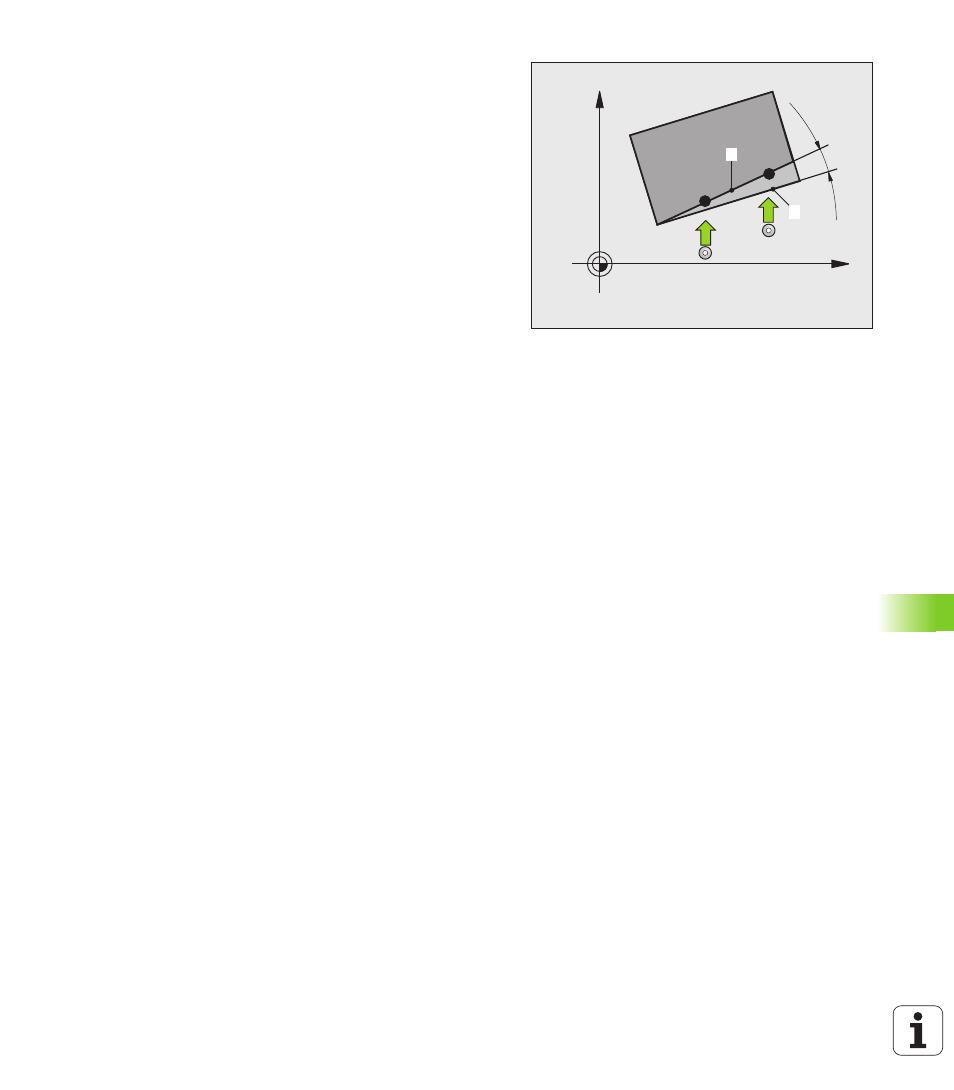

Bei den Zyklen 400, 401 und 402 können Sie über den Parameter
Q307 Voreinstellung Grunddrehung festlegen, ob das Ergebnis der
Messung um einen bekannten Winkel
α
(siehe Bild rechts) korrigiert
werden soll. Dadurch können Sie die Grunddrehung an einer
beliebigen Gerade
1 des Werkstückes messen und den Bezug zur
eigentlichen 0°-Richtung 2 herstellen.
X
Y
Þ 1
2
