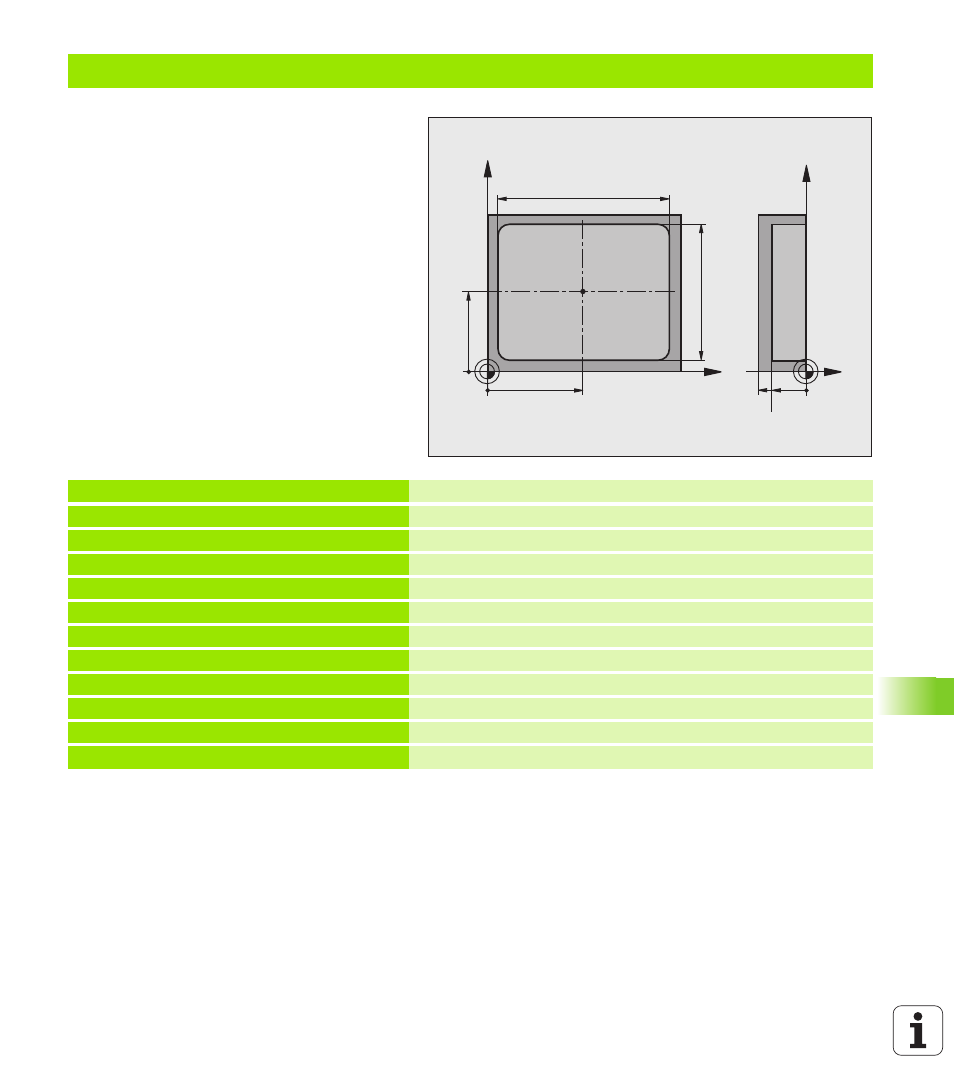

Beispiel: Rechtecktasche vermessen, Messergebnisse protokollieren
0 BEGIN PGM BSMESS MM
1 TOOL CALL 1 Z Werkzeug-Aufruf Taster
2 L Z+100 R0 FMAX Taster freifahren
3 TCH PROBE 423 MESSEN RECHTECK INN.
Q273=+50 ;MITTE 1. ACHSE
Q274=+40 ;MITTE 2. ACHSE
Q282=90 ;1. SEITEN-LAENGE Soll-Länge in X
Q283=70 ;2. SEITEN-LAENGE Soll-Länge in Y
Q261=-5 ;MESSHOEHE
Q320=0 ;SICHERHEITS-ABST.
Q260=+20 ;SICHERE HOEHE
Q301=0 ;FAHREN AUF S. HOEHE
X
Y
50
40 70
90
Z
Y
-15
-20
