44 Bearbeitungszyklen verwenden
2.2 Must
er
-Definition P
A
T
TERN DEF
2.2 Muster-Definition PATTERN DEF
Anwendung
Mit der Funktion PATTERN DEF definieren Sie auf einfache Weise
regelmäßige Bearbeitungsmuster, die Sie mit der Funktion CYCL CALL
PAT
rufen können. Wie bei den Zyklus-Definitionen, stehen auch bei
der Musterdefinition Hilfsbilder zur Verfügung, die den jeweiligen
Eingabeparameter verdeutlichen.
Folgende Bearbeitungsmuster stehen zur Verfügung:
PATTERN DEF nur in Verbindung mit Werkzeug-Achse Z
verwenden!

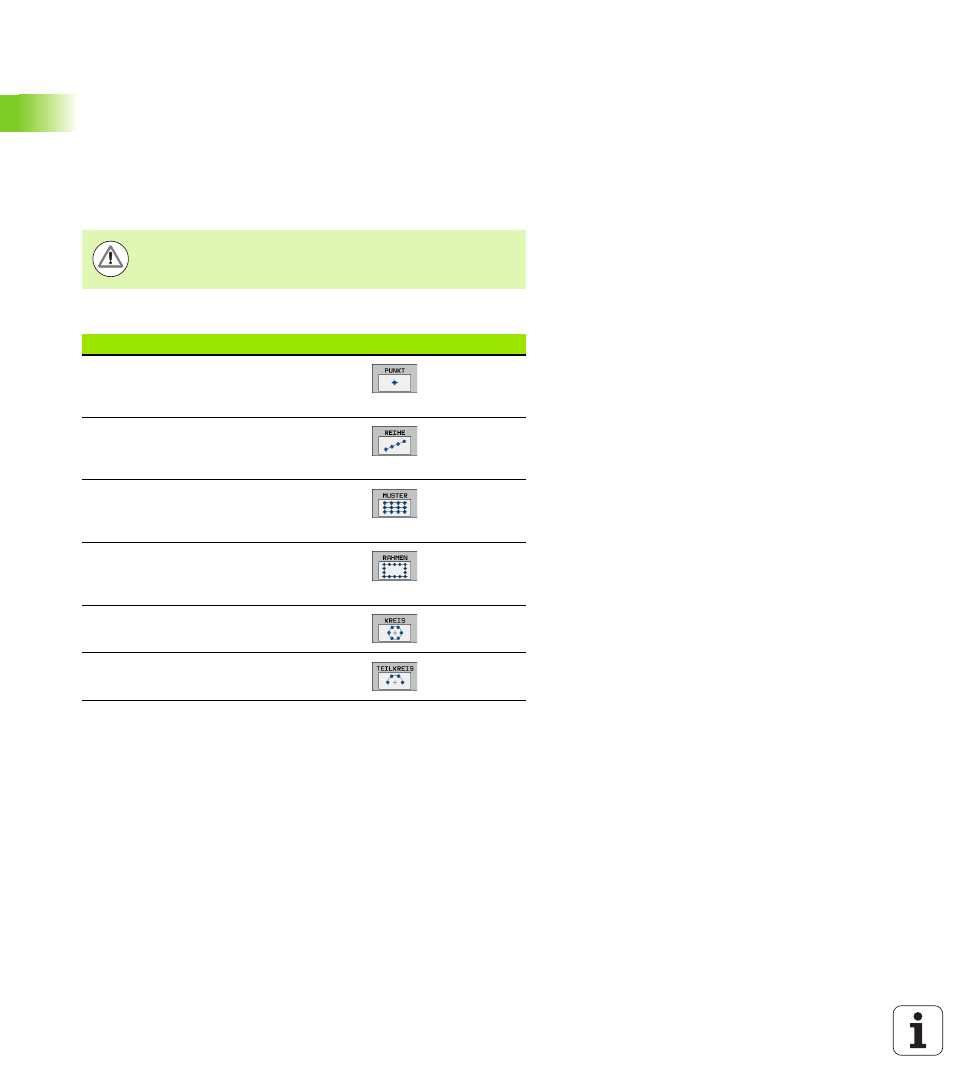

Bearbeitungsmuster Softkey Seite
PUNKT
Definition von bis zu 9 beliebigen
Bearbeitungspositionen Seite 46
REIHE
Definition einer einzelnen Reihe, gerade
oder gedreht Seite 47
MUSTER
Definition eines einzelnen Musters,
gerade, gedreht oder verzerrt Seite 48
RAHMEN
Definition eines einzelnen Rahmens,
gerade, gedreht oder verzerrt Seite 49
KREIS
Definition eines Vollkreises Seite 50
TEILKREIS
Definition eines Teilkreises Seite 51
