Zyklusparameter – HEIDENHAIN TNC 320 (340 55x-05) Cycle programming Benutzerhandbuch
Seite 83
HEIDENHAIN TNC 320
83

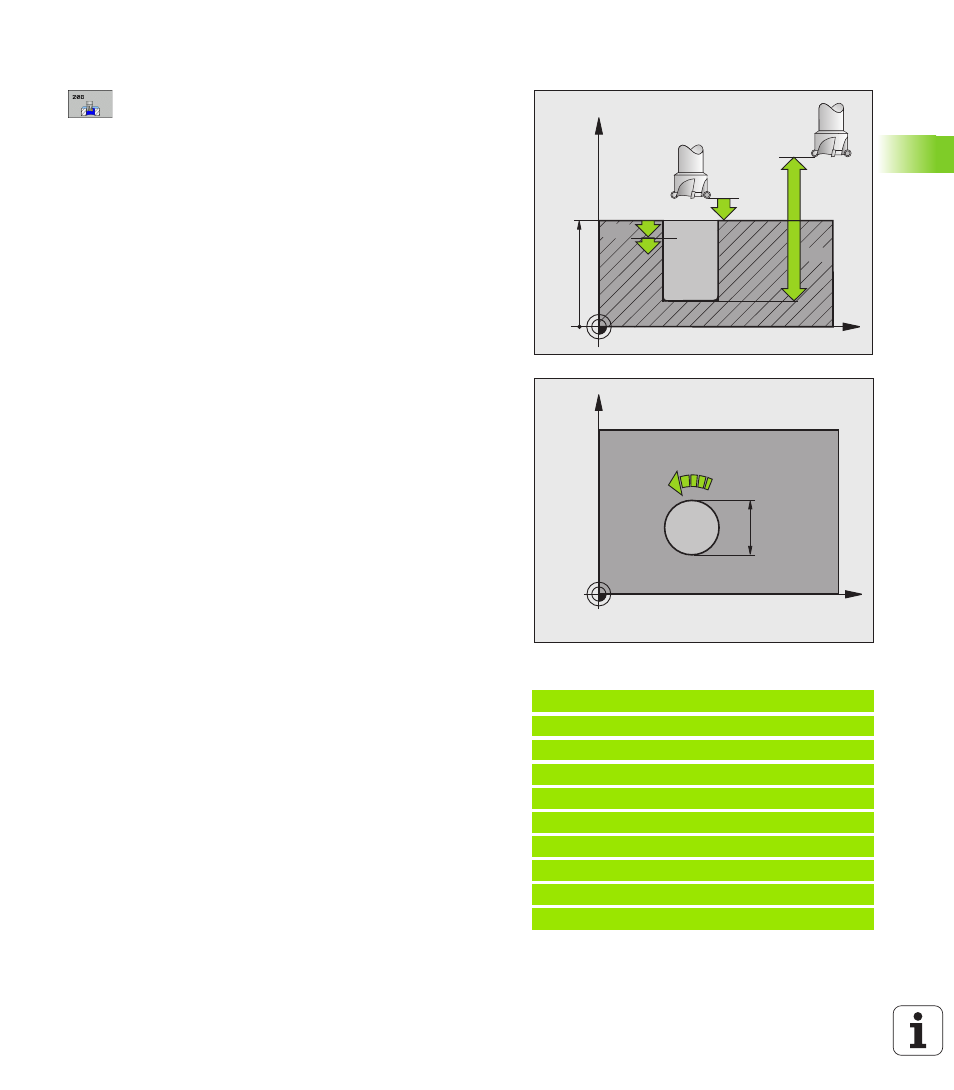

3.9 BOHRFRAESEN (Zykl
us 208, DIN/ISO: G208)
Zyklusparameter
U
Sicherheits-Abstand Q200 (inkremental): Abstand
Werkzeug-Unterkante – Werkstück-Oberfläche.
Eingabebereich 0 bis 99999,9999
U
Tiefe Q201 (inkremental): Abstand Werkstück-
Oberfläche – Bohrungsgrund. Eingabebereich
-99999,9999 bis 99999,9999
U
Vorschub Tiefenzustellung Q206:
Verfahrgeschwindigkeit des Werkzeugs beim Bohren
auf der Schraubenlinie in mm/min. Eingabebereich
0 bis 99999,999 alternativ FAUTO, FU, FZ
U
Zustellung pro Schraubenlinie Q334 (inkremental):
Maß, um welches das Werkzeug auf einer
Schraubenlinie (=360°) jeweils zugestellt wird.
Eingabebereich 0 bis 99999,9999
U
Koord. Werkstück-Oberfläche Q203 (absolut):
Koordinate Werkstück-Oberfläche. Eingabebereich
-99999,9999 bis 99999,9999
U
2. Sicherheits-Abstand Q204 (inkremental):
Koordinate Spindelachse, in der keine Kollision
zwischen Werkzeug und Werkstück (Spannmittel)
erfolgen kann. Eingabebereich 0 bis 99999,9999
U
Soll-Durchmesser Q335 (absolut): Bohrungs-
Durchmesser. Wenn Sie den Soll-Durchmesser
gleich dem Werkzeug-Durchmesser eingeben, dann
bohrt die TNC ohne Schraubenlinien-Interpolation
direkt auf die eingegebene Tiefe. Eingabebereich
0 bis 99999,9999
U
Vorgebohrter Durchmesser Q342 (absolut): Sobald
Sie in Q342 einen Wert größer 0 eingeben, führt die
TNC keine Überprüfung bzgl. des Durchmesser-
Verhältnisses Soll- zu Werkzeug-Durchmesser mehr
durch. Dadurch können Sie Bohrungen ausfräsen,
deren Durchmesser mehr als doppelt so groß sind
wie der Werkzeug-Durchmesser. Eingabebereich
0 bis 99999,9999
U
Fräsart Q351: Art der Fräsbearbeitung bei M3
+1 = Gleichlauffräsen
–1 = Gegenlauffräsen
Beispiel: NC-Sätze
12 CYCL DEF 208 BOHRFRAESEN
Q200=2
;SICHERHEITS-ABST.
Q201=-80
;TIEFE
Q206=150
;VORSCHUB TIEFENZ.
Q334=1.5
;ZUSTELL-TIEFE
Q203=+100 ;KOOR. OBERFLAECHE
Q204=50
;2. SICHERHEITS-ABST.
Q335=25
;SOLL-DURCHMESSER
Q342=0
;VORGEB. DURCHMESSER
Q351=+1
;FRAESART
X
Z
Q200
Q201
Q203
Q204
Q334
X
Y
Q206
Q335
