DXF-Dateien verarbeiten (Software-Option) 7.1
7
TNC 320 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2014
219

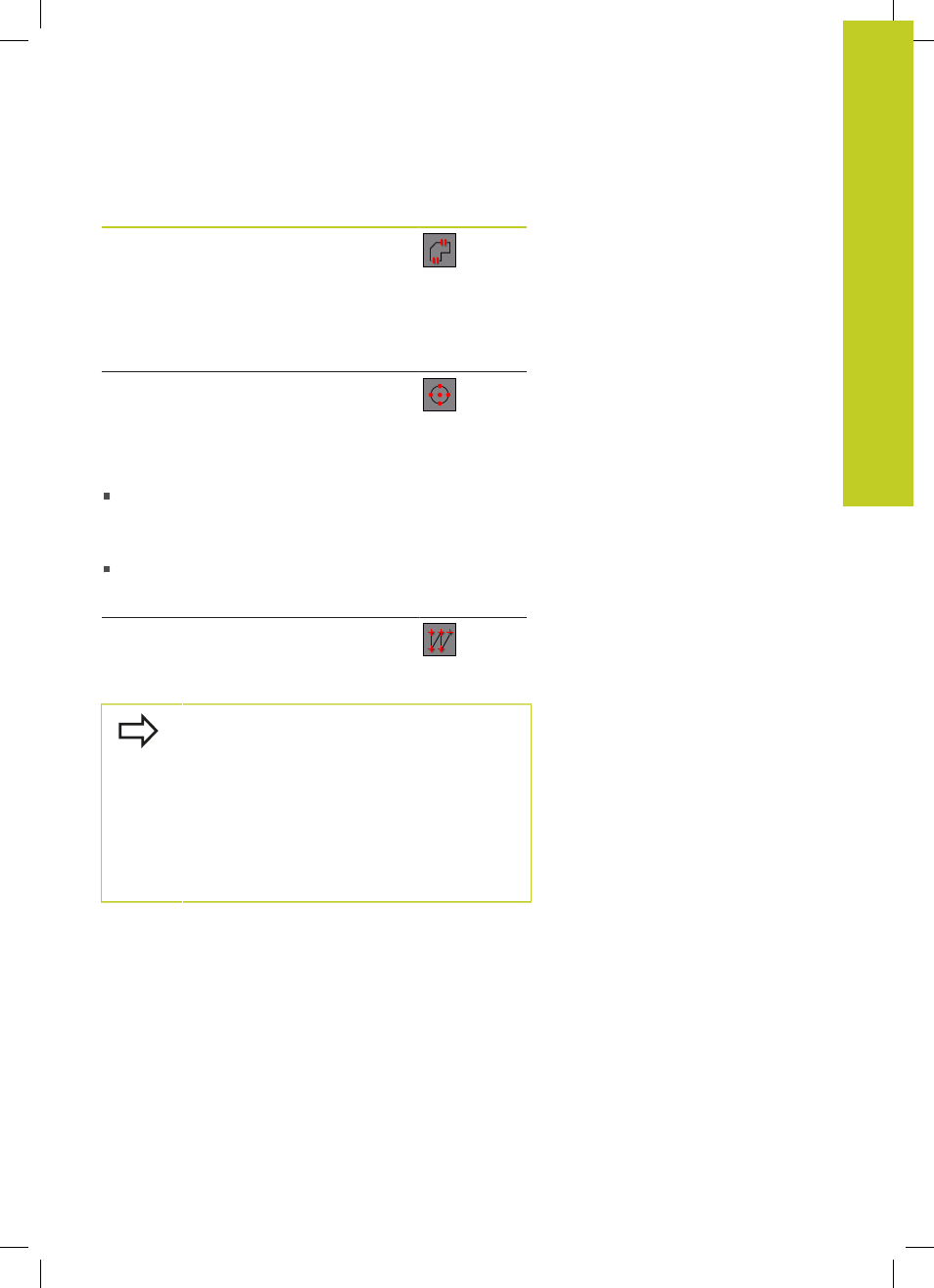

Einstellung Icon
Modus Konturübernahme, Toleranz einstellen:
Die Toleranz legt fest, wie weit benachbarte
Konturelemente voneinander entfernt
sein dürfen. Mit der Toleranz können Sie
Ungenauigkeiten ausgleichen, die bei der
Zeichnungserstellung gemacht wurden.
Grundeinstellung ist abhängig von der
Ausdehnung der gesamten DXF-Datei
Modus Punktübernahme bei Kreisen und
Teilkreisen: Modus legt fest, ob die TNC
beim Wählen von Bearbeitungspositionen mit
einem Mouse-Klick den Kreismittelpunkt direkt
übernehmen soll (AUS), oder ob die TNC
zunächst zusätzliche Kreispunkte anzeigen soll.
AUS Zusätzliche Kreispunkte nicht
anzeigen , Kreismittelpunkt direkt
übernehmen, wenn Sie einen Kreis oder
einen Teilkreis anklicken
EIN Zusätzliche Kreispunkte anzeigen ,
gewünschten Kreispunkt durch erneutes
Anklicken übernehmen
Modus Punktübernahme: Festlegen, ob die
TNC beim Wählen von Bearbeitungspositionen
den Verfahrweg des Werkzeugs anzeigen soll
oder nicht.
Beachten Sie, dass Sie die richtige Maßeinheit
einstellen müssen, da in der DXF-Datei diesbezüglich
keine Informationen enthalten sind.
Wenn Sie Programme für ältere TNC-Steuerungen
erzeugen wollen, müssen Sie die Auflösung auf 3
Nachkommastellen begrenzen. Zusätzlich müssen
Sie die Kommentare entfernen, die der DXF-
Konverter mit in das Konturprogramm ausgibt.
Die TNC zeigt die aktiven Grundeinstellungen in der
Fußzeile am Bildschirm an.
