Grafiken 15.1
15
TNC 320 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2014
443

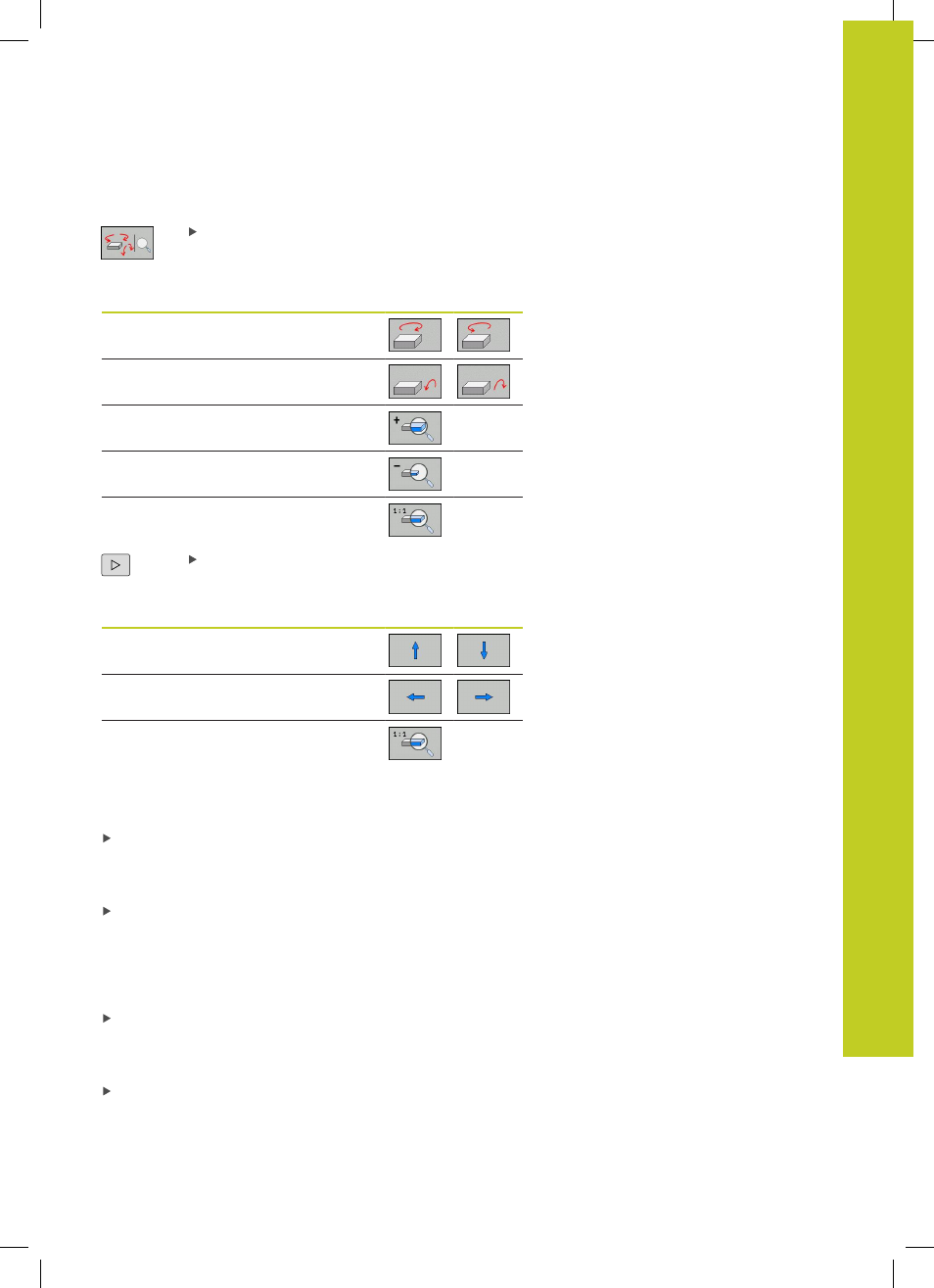

3D-Darstellung drehen, vergrößern/verkleinern und verschieben
Funktionen zum Drehen und Vergrößern/
Verkleinern wählen: Die TNC zeigt folgende
Softkeys
Funktion Softkeys
Darstellung in 5°-Schritten vertikal drehen
Darstellung in 5°-Schritten horizontal
kippen
Darstellung schrittweise vergrößern
Darstellung schrittweise verkleinern
Darstellung auf ursprüngliche Größe
rücksetzen
Softkeyleiste weiterschalten
Funktion Softkeys
Darstellung nach oben und unten
verschieben
Darstellung nach links und rechts
verschieben
Darstellung auf ursprüngliche Position
rücksetzen
Sofern Sie eine Mouse an ihre TNC angeschlossen haben, können
Sie die zuvor beschriebenen Funktionen auch mit der Mouse
durchführen:
Um die dargestellte Grafik dreidimensional zu drehen: rechte
Mouse-Taste gedrückt halten und Mouse bewegen. Nachdem
Sie die rechte Mouse-Taste losgelassen haben, orientiert die
TNC das Werkstück auf die definierte Ausrichtung
Um die dargestellte Grafik zu verschieben: mittlere Mouse-
Taste, bzw. Mouse-Rad, gedrückt halten und Mouse bewegen.
Die TNC verschiebt das Werkstück in die entsprechende
Richtung. Nachdem Sie die mittlere Mouse-Taste losgelassen
haben, verschiebt die TNC das Werkstück auf die definierte
Position
Um mit der Mouse einen bestimmten Bereich zu zoomen: mit
gedrückter linker Mouse-Taste den Zoom-Bereichs markieren.
Nachdem Sie die linke Mouse-Taste losgelassen haben,
vergrößert die TNC das Werkstück auf den definierten Bereich
Um mit der Mouse schnell aus- und einzuzoomen: Mouserad
vor bzw. zurückdrehen
