Die PLANE-Funktion: Schwenken der Bearbeitungsebene
(Software-Option 1)
12.2
12
TNC 320 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2014
353

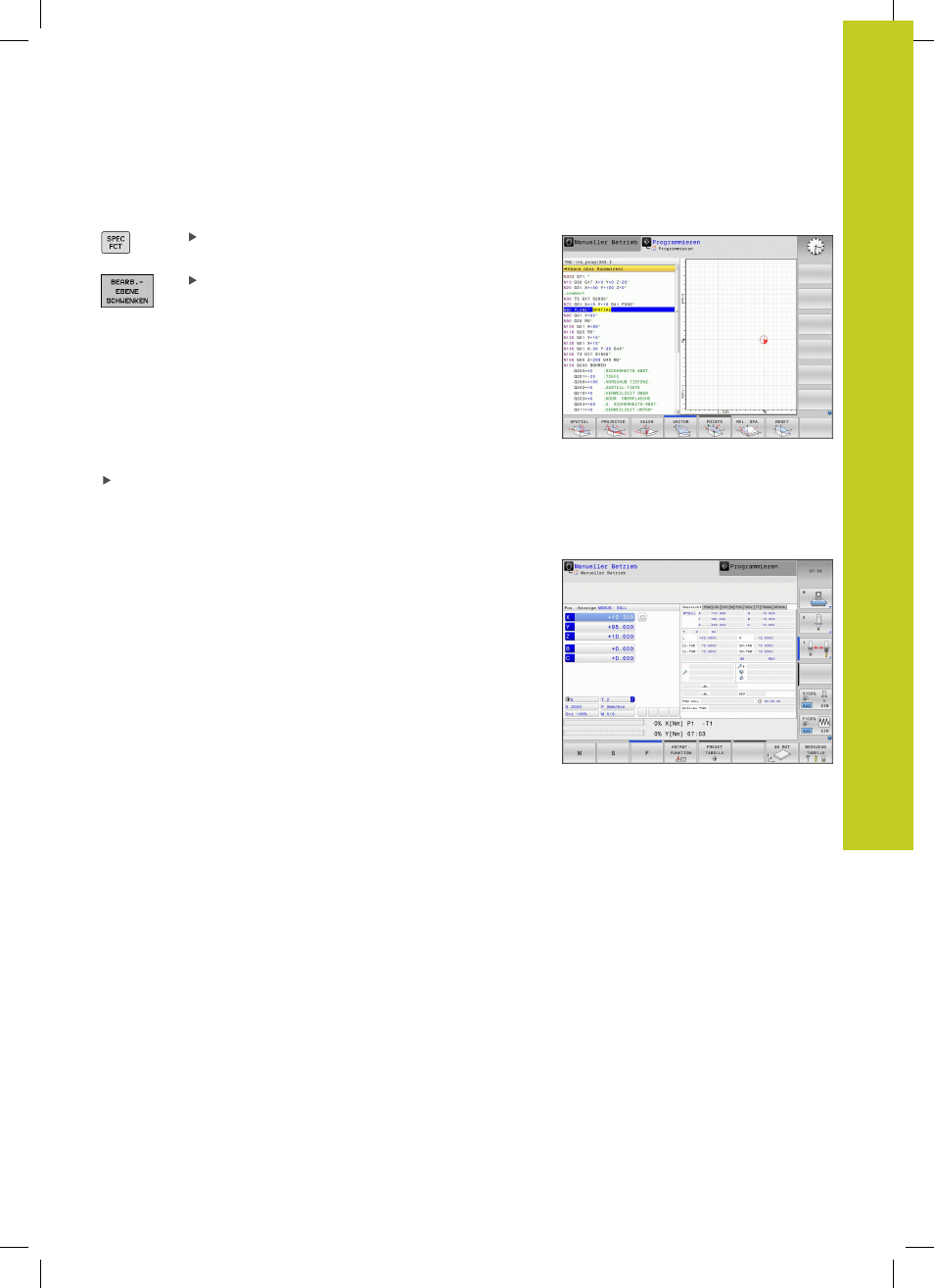

PLANE-Funktion definieren
Softkey-Leiste mit Sonderfunktionen einblenden
PLANE-Funktion wählen: Softkey bearb.-ebene
schwenken drücken: Die TNC zeigt in der
Softkey-Leiste die zur Verfügung stehenden
Definitionsmöglichkeiten an
Funktion wählen
Gewünschte Funktion per Softkey wählen: Die TNC führt den
Dialog fort und fragt die erforderlichen Parameter ab
Positions-Anzeige
Sobald eine beliebige
PLANE-Funktion aktiv ist, zeigt die TNC in
der zusätzlichen Status-Anzeige den berechneten Raumwinkel
an (siehe Bild). Grundsätzlich rechnet die TNC – unabhängig von
der verwendeten
PLANE-Funktion – intern immer zurück auf
Raumwinkel.
Im Modus Restweg (
RESTW) zeigt die TNC beim Einschwenken
(Modus
MOVE oder TURN) in der Drehachse den Weg bis zur
definierten (bzw. berechneten) Endposition der Drehachse an.
