Grafiken 15.1
15
TNC 320 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2014
441

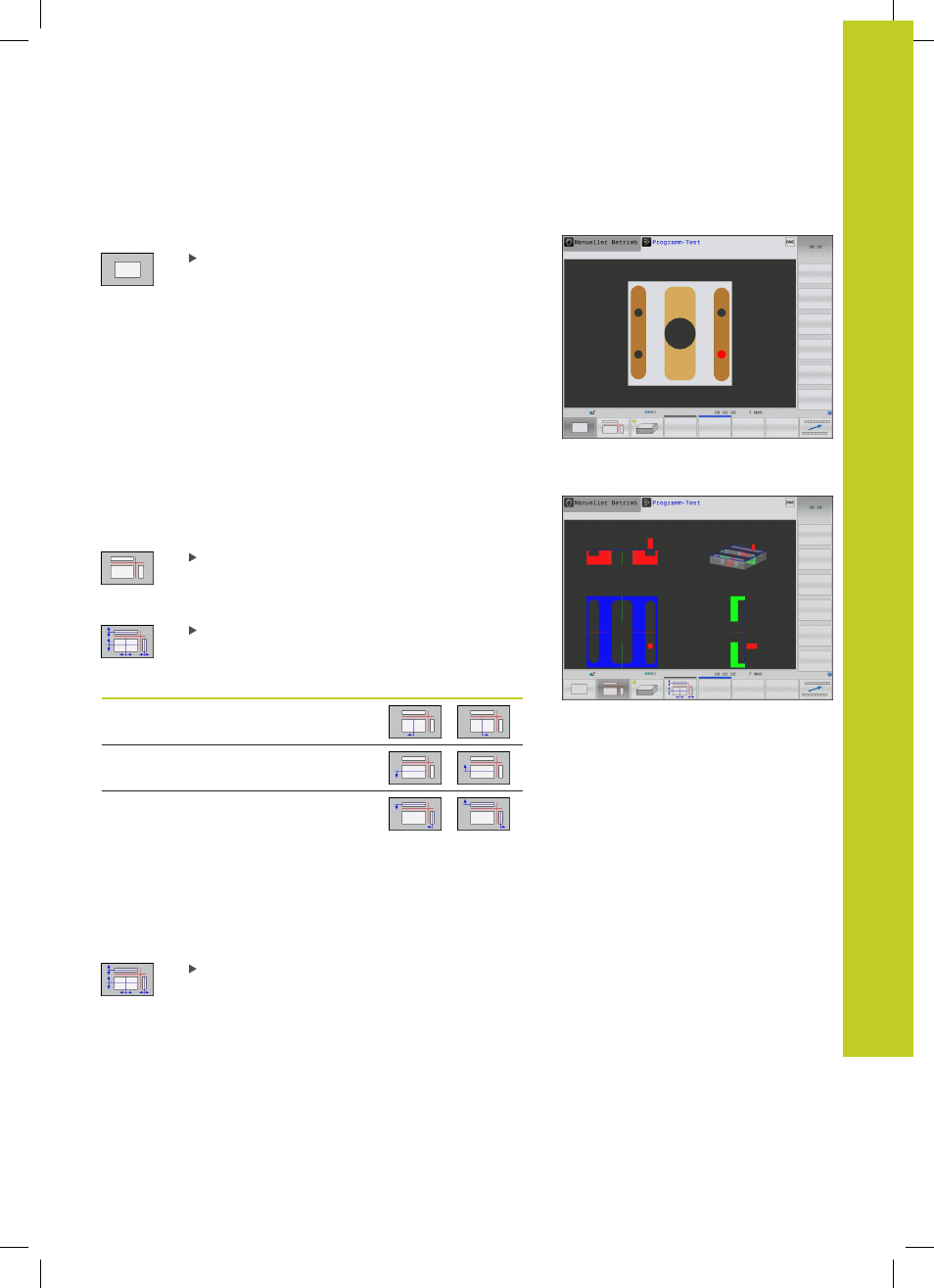

Draufsicht
Draufsicht wählen:
Softkey Draufsicht drücken
Darstellung in 3 Ebenen
Die Darstellung zeigt drei Schnittebenen und ein 3D-Modell, ähnlich
einer technischen Zeichnung.
Darstellung in 3 Ebenen wählen:
Softkey Darstellung in 3 Ebenen drücken
Schnittebenen verschieben:
Funktionen zum Verschieben der Schnittebene
wählen: Die TNC zeigt folgende Softkeys
Funktion Softkeys
Vertikale Schnittebene nach rechts oder
links verschieben
Vertikale Schnittebene nach vorne oder
hinten verschieben
Horizontale Schnittebene nach oben oder
unten verschieben
Die Lage der Schnittebene ist während des Verschiebens im 3D-
Modell sichtbar.
Die Grundeinstellung der Schnittebene ist so gewählt, dass sie
in der Bearbeitungsebene in der Rohteilmitte liegt und in der
Werkzeug-Achse auf der Rohteiloberkante.
Schnittebenen in Grundstellung bringen:
Funktion zum Rücksetzen der Schnittebenen
wählen
