Konturen durch mathematische Funktionen beschreiben 9.3
9
TNC 320 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2014
255

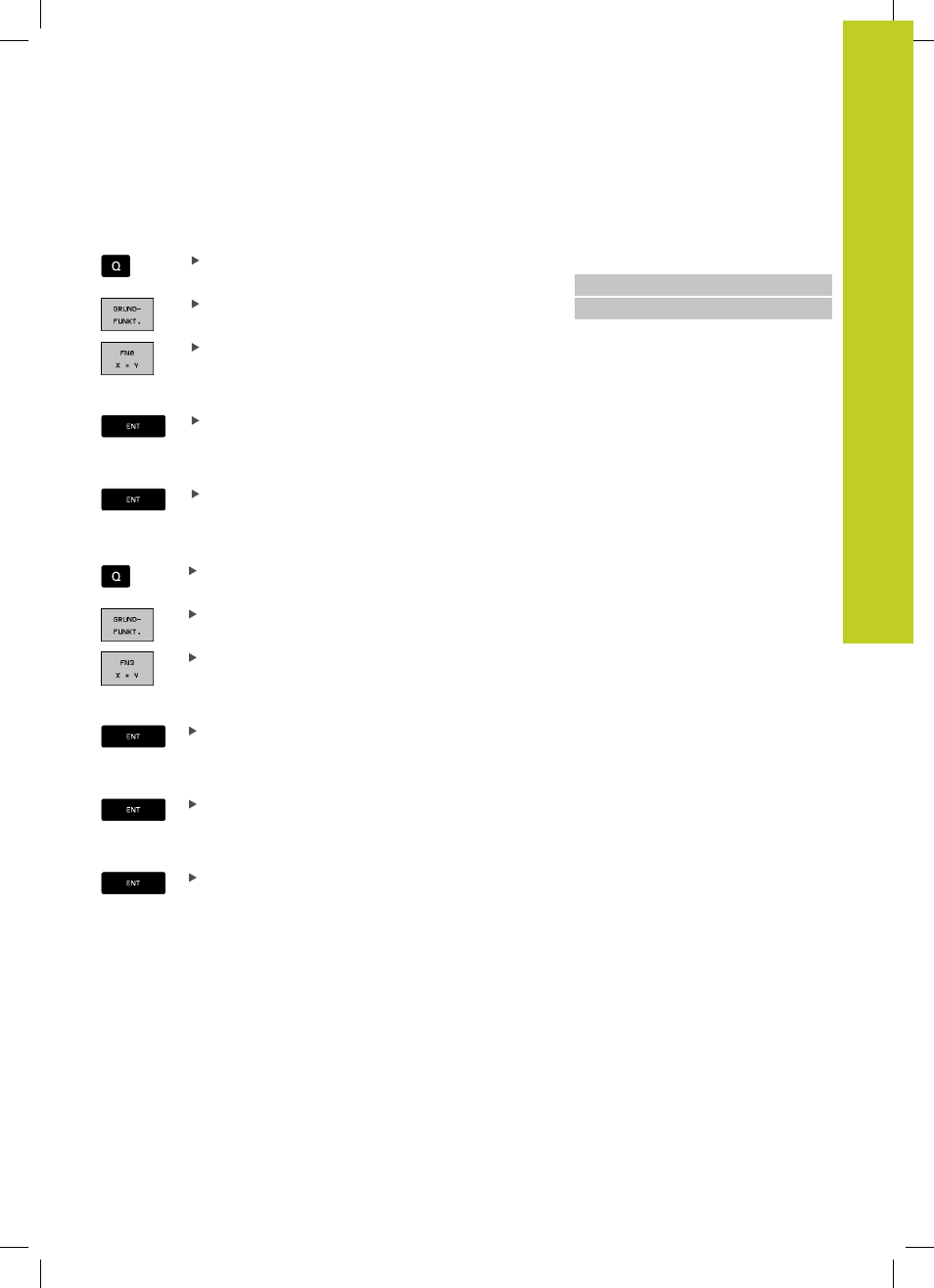

Grundrechenarten programmieren
Beispiel 1
Q-Parameter-Funktion wählen: Taste Q drücken
Mathematische Grundfunktionen wählen: Softkey
GRUNDFUNKT. drücken
Q-Parameter-Funktion ZUWEISUNG wählen: Softkey
D0 X=Y drücken
PARAMETER-NR. FÜR ERGEBNIS?
12 (Nummer des Q-Parameters) eingeben und mit
Taste
ENT bestätigen.
1. WERT ODER PARAMETER?
10 eingeben: Q5 den Zahlenwert 10 zuweisen und
mit Taste
ENT bestätigen.
Programmsätze in der TNC
N17 D00 Q5 P01 +10 *
N17 D03 Q12 P01 +Q5 P02 +7 *
Beispiel 2
Q-Parameter-Funktion wählen: Taste Q drücken
Mathematische Grundfunktionen wählen: Softkey
GRUNDFUNKT. drücken
Q-Parameter-Funktion MULTIPLIKATION wählen:
Softkey D3 X * Y drücken
PARAMETER-NR. FÜR ERGEBNIS?
12 (Nummer des Q-Parameters) eingeben und mit
Taste
ENT bestätigen.
1. WERT ODER PARAMETER?
Q5 als ersten Wert eingeben und mit Taste ENT
bestätigen.
2. WERT ODER PARAMETER?
7 als zweiten Wert eingeben und mit Taste ENT
bestätigen.
