Radiuskorrigierte Kontur vorausberechnen (LOOK
AHEAD): M120
Standardverhalten
Wenn der Werkzeug-Radius größer ist, als eine Konturstufe,
die radiuskorrigiert zu fahren ist, dann unterbricht die TNC
den Programmlauf und zeigt eine Fehlermeldung. M97 (siehe
"Kleine Konturstufen bearbeiten: M97", Seite 319) verhindert die
Fehlermeldung, führt aber zu einer Freischneidemarkierung und
verschiebt zusätzlich die Ecke.
Bei Hinterschneidungen verletzt die TNC u.U. die Kontur.
Verhalten mit M120
Die TNC überprüft eine radiuskorrigierte Kontur auf
Hinterschneidungen und Überschneidungen und berechnet

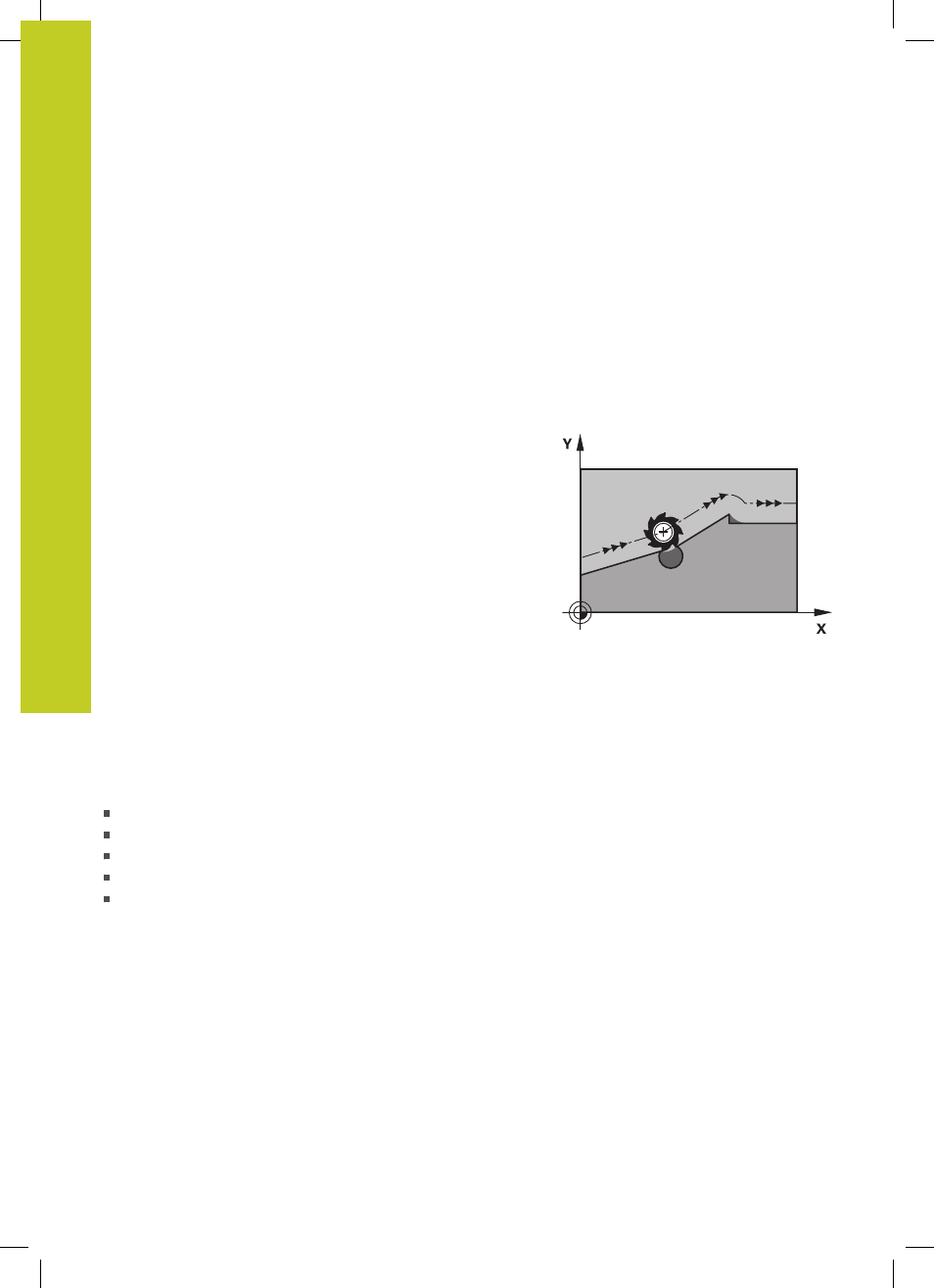

die Werkzeugbahn ab dem aktuellen Satz voraus. Stellen, an
denen das Werkzeug die Kontur beschädigen würde, bleiben
unbearbeitet (im Bild dunkel dargestellt). Sie können M120 auch
verwenden, um Digitalisierdaten oder Daten, die von einem
externen Programmier-System erstellt wurden, mit Werkzeug-
Radiuskorrektur zu versehen. Dadurch sind Abweichungen vom
theoretischen Werkzeug-Radius kompensierbar.
Die Anzahl der Sätze (maximal 99), die die TNC vorausrechnet,
legen Sie mit LA (engl.
L ook A head: schaue voraus) hinter M120
fest. Je größer Sie die Anzahl der Sätze wählen, die die TNC
vorausrechnen soll, desto langsamer wird die Satzverarbeitung.
Eingabe
Wenn Sie in einem Positionier-Satz M120 eingeben, dann führt
die TNC den Dialog für diesen Satz fort und erfragt die Anzahl der
vorauszuberechnenden Sätze LA.
Wirkung
M120 muss in einem NC-Satz stehen, der auch die Radiuskorrektur
G41 oder G42 enthält. M120 wirkt ab diesem Satz bis Sie
die Radiuskorrektur mit
G40 aufheben
M120 LA0 programmieren
M120 ohne LA programmieren
mit
% ein anderes Programm aufrufen
mit Zyklus
G80 oder mit der PLANE-Funktion die
Bearbeitungsebene schwenken
M120 wird wirksam am Satz-Anfang.
