16.11 Ethernet-Schnittstelle
Einführung
Die TNC ist standardmäßig mit einer Ethernet-Karte ausgerüstet,
um die Steuerung als Client in Ihr Netzwerk einzubinden. Die TNC
überträgt Daten über die Ethernet-Karte mit
dem
smb-Protokoll (
s erver m essage b lock) für Windows-
Betriebssysteme, oder
der TCP/IP-Protokoll-Familie (Transmission Control Protocol/
Internet Protocol) und mit Hilfe des NFS (Network File System)
Anschluss-Möglichkeiten
Sie können die Ethernet-Karte der TNC über den RJ45-Anschluss
(X26,100BaseTX bzw. 10BaseT) in Ihr Netzwerk einbinden oder
direkt mit einem PC verbinden. Der Anschluss ist galvanisch von
der Steuerungselektronik getrennt.
Beim 100BaseTX bzw. 10BaseT-Anschluss verwenden Sie Twisted
Pair-Kabel, um die TNC an Ihr Netzwerk anzuschließen.
Die maximale Kabellänge zwischen TNC und einem
Knotenpunkt ist abhängig von der Güteklasse des
Kabels, von der Ummantelung und von der Art des
Netzwerks (100BaseTX oder 10BaseT).

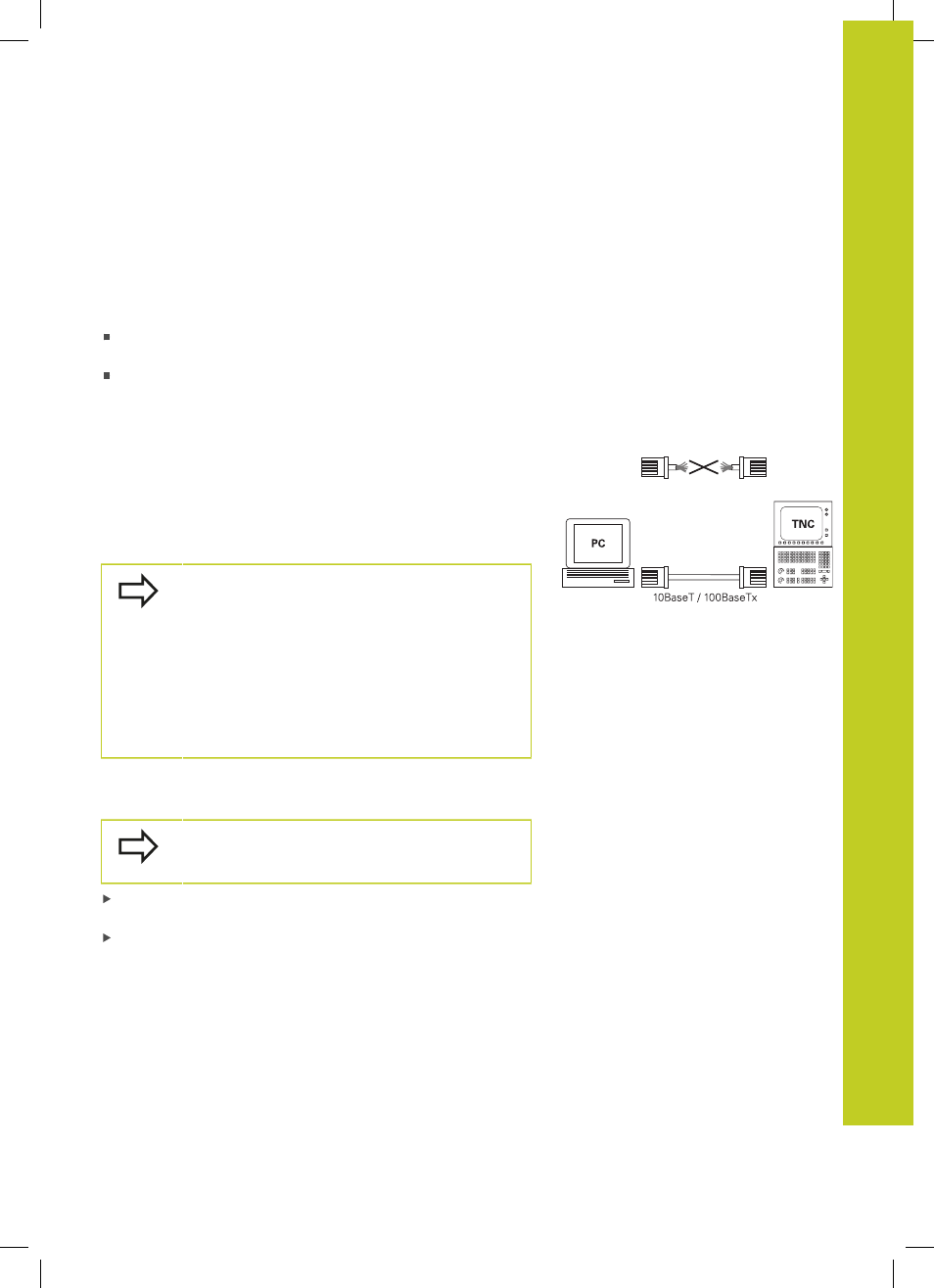

Sie können die TNC auch ohne großen Aufwand
direkt mit einem PC verbinden, der mit einer
Ethernet-Karte ausgerüstet ist. Verbinden Sie hierzu
die TNC (Anschluss X26) und den PC mit einem
gekreuzten Ethernet-Kabel (Handelsbezeichnung:
Patchkabel gekreuzt oder STP-Kabel gekreuzt)
TNC konfigurieren
Lassen Sie die TNC von einem Netzwerk-Spezialisten
konfigurieren.
Drücken Sie in der Betriebsart Programmieren die Taste MOD
und geben Sie die Schlüsselzahl NET123 ein
Drücken Sie in der Dateiverwaltung den Softkey
NETZWERK.
Die TNC zeigt den Hauptbildschirm zur Netzwerk-Konfiguration
