Platz-Tabelle für Werkzeug-Wechsler
Für den automatischen Werkzeugwechsel benötigen Sie die Platz-
Tabelle TOOL_P.TCH. Die TNC verwaltet mehrere Platz-Tabellen mit
beliebigen Dateinamen. Die Platz-Tabelle, die Sie für den Programm-
lauf aktivieren wollen, wählen Sie in einer Programmlauf-Betriebsart
über die Datei-Verwaltung aus (Status M).

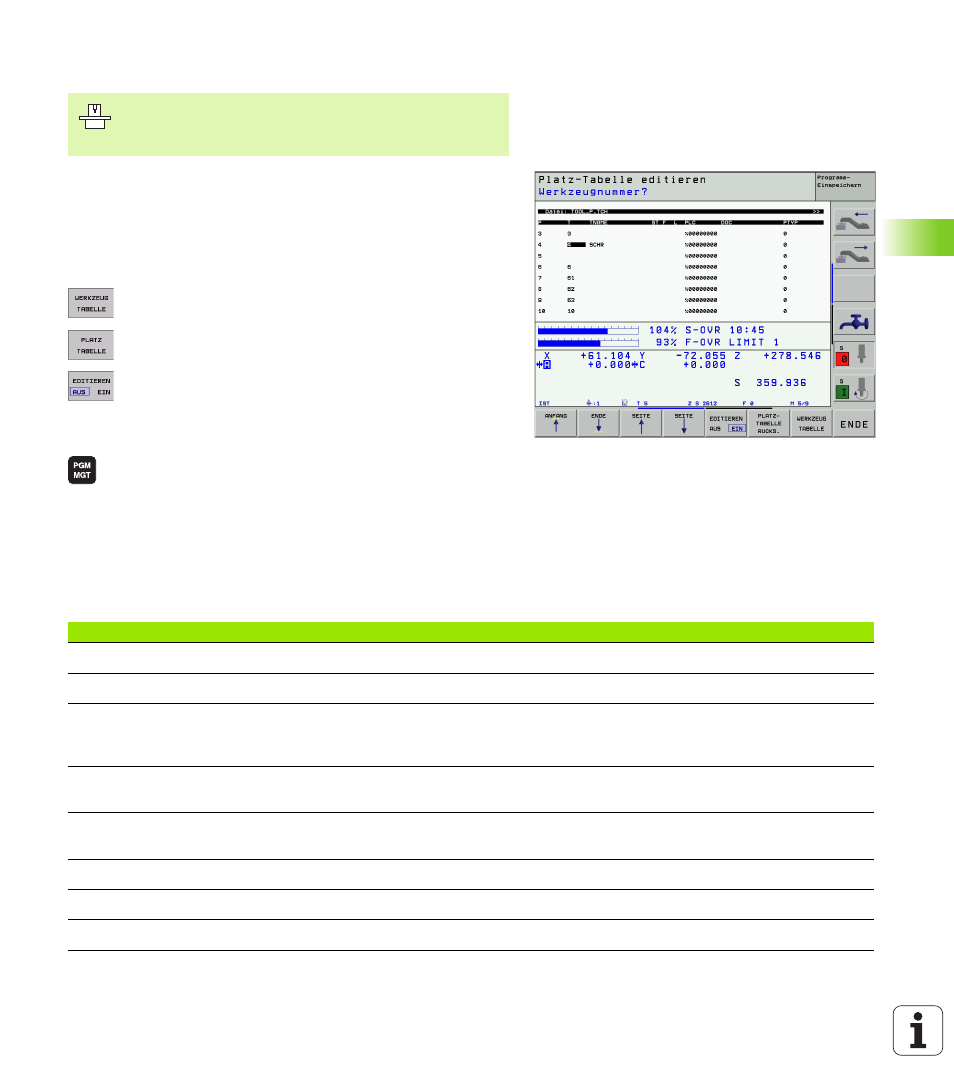

Platz-Tabelle in einer Programmlauf-Betriebsart editieren
U
U
U
U
Werkzeug-Tabelle wählen: Softkey WERKZEUG
TABELLE drücken
U
U
U
U
Platz-Tabelle wählen: Softkey PLATZ TABELLE wäh-
len
U
U
U
U
Softkey EDITIEREN auf EIN setzen
Platz-Tabelle in der Betriebsart Programm-Einspeichern/
Editieren wählen
U
U
U
U
Datei-Verwaltung aufrufen
U
U
U
U
Wahl der Datei-Typen anzeigen: Softkey TYPE WÄH-
LEN drücken
U
U
U
U
Dateien vom Typ .TCH anzeigen: Softkey TCH
DATEIEN drücken (zweite Softkey-Leiste)
U
U
U
U
Wählen Sie eine Datei oder geben einen neuen Datei-
namen ein. Bestätigen Sie mit der Taste ENT oder mit
dem Softkey WÄHLEN
Der Maschinen-Hersteller passt den Funktionsumfang
der Platz-Tabelle an Ihre Maschine an. Maschinenhand-
buch beachten!
Abk.
Eingaben
Dialog
P
Platz-Nummer des Werkzeugs im Werkzeug-Magazin
–
T
Werkzeug-Nummer
Werkzeug-Nummer?
ST
Werkzeug ist Sonderwerkzeug (ST: für Special Tool = engl. Sonderwerkzeug);
wenn Ihr Sonderwerkzeug Plätze vor und hinter seinem Platz blockiert, dann
sperren Sie den entsprechenden Platz in der Spalte L (Status L)
Sonderwerkzeug?
F
Werkzeug immer auf gleichen Platz im Magazin zurückwechseln (F: für Fixed =
engl. festgelegt)
Festplatz? Ja = ENT /
Nein = NO ENT
L
Platz sperren (L: für Locked = engl. gesperrt, siehe auch Spalte ST)
Platz gesperrt Ja = ENT /
Nein = NO ENT
PLC
Information, die zu diesem Werkzeug-Platz an die PLC übertragen werden soll
PLC-Status?
TNAME
Anzeige des Werkzeugnamen aus TOOL.T
–
DOC
Anzeige des Kommentar zum Werkzeug aus TOOL.T
–
