1.2 Bildschirm und Bedienfeld
Bildschirm

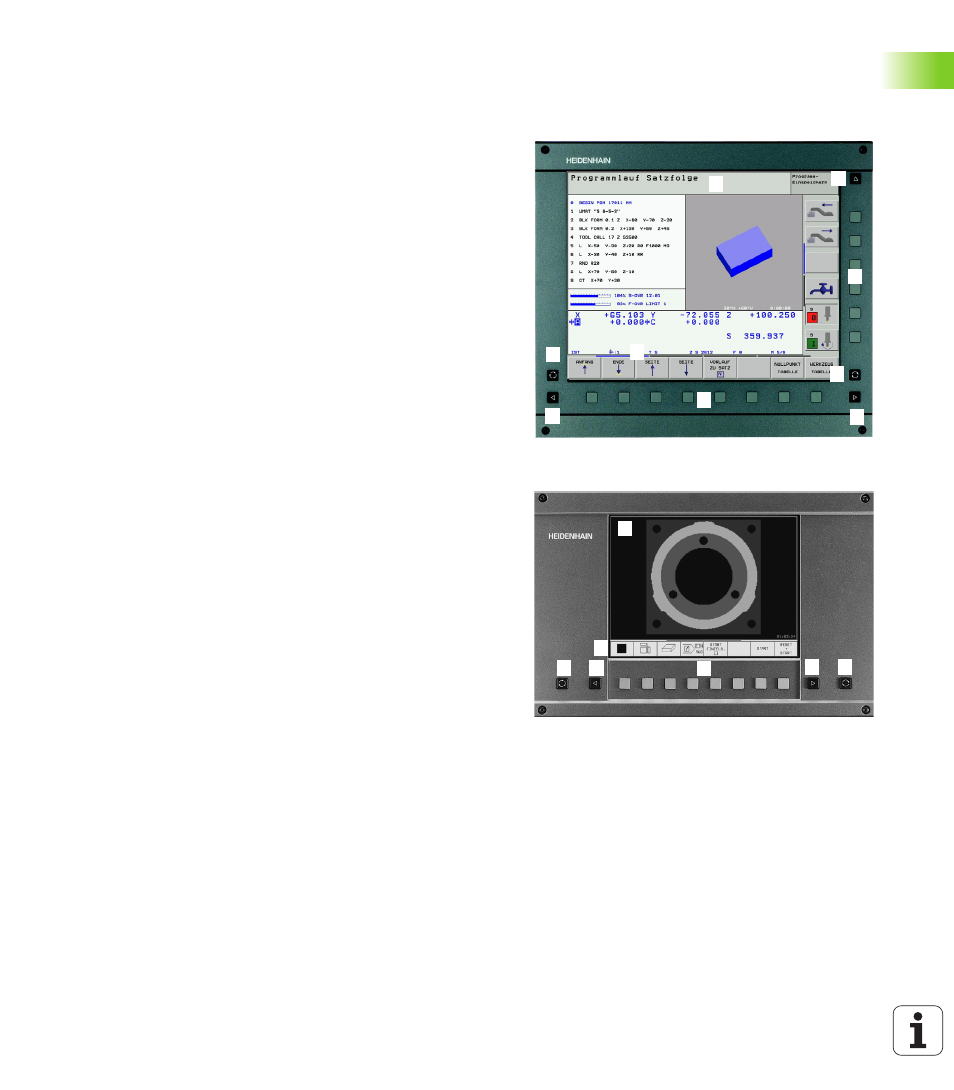

Die TNC ist wahlweise lieferbar mit dem Farb-Flachbildschirm BF 150
(TFT) oder dem Farb-Flachbildschirm BF 120 (TFT). Die Abbildung
rechts oben zeigt die Bedienelemente des BF 150, die Abbildung
rechts Mitte zeigt die Bedienelemente des BF 120.
1
Kopfzeile
Bei eingeschalteter TNC zeigt der Bildschirm in der Kopfzeile die
angewählten Betriebsarten an: Maschinen-Betriebsarten links und
Programmier-Betriebsarten rechts. Im größeren Feld der Kopfzeile
steht die Betriebsart, auf die der Bildschirm geschaltet ist: dort
erscheinen Dialogfragen und Meldetexte (Ausnahme: Wenn die
TNC nur Grafik anzeigt).
2
Softkeys
In der Fußzeile zeigt die TNC weitere Funktionen in einer Softkey-
Leiste an. Diese Funktionen wählen Sie über die darunterliegen-
den Tasten. Zur Orientierung zeigen schmale Balken direkt über
der Softkey-Leiste die Anzahl der Softkey-Leisten an, die sich mit
den außen angeordneten schwarzen Pfeil-Tasten wählen lassen.
Die aktive Softkey-Leiste wird als aufgehellter Balken dargestellt.
3
Softkey-Wahltasten
4
Softkey-Leisten umschalten
5
Festlegen der Bildschirm-Aufteilung
6
Bildschirm-Umschalttaste für Maschinen- und Programmier-
Betriebsarten
7
Softkey-Wahltasten für Maschinenhersteller-Softkeys
8
Softkey-Leisten für Maschinenhersteller-Softkeys umschalten
