HEIDENHAIN iTNC 530 357
8.1
0
Zyklen zur K
o
or
dinat
e
n-Umr
e
c
h
nung

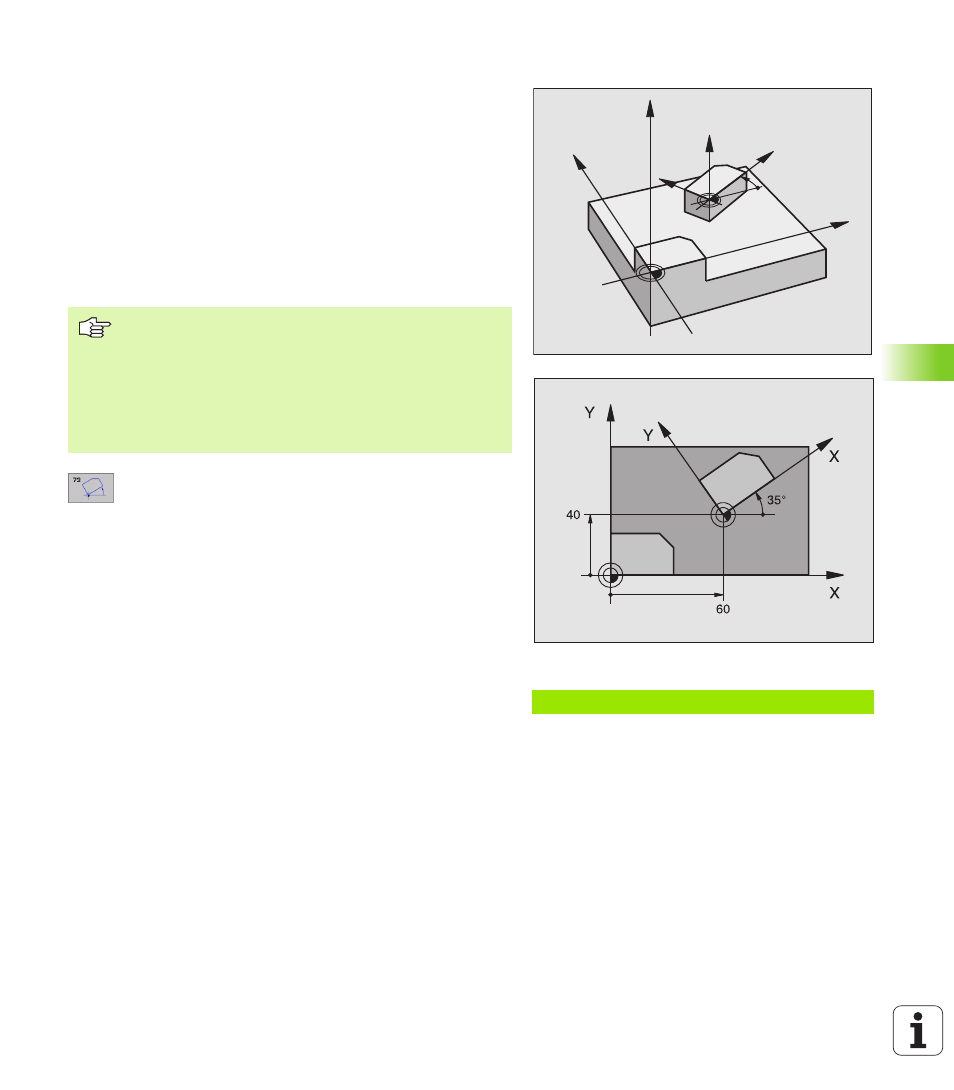

DREHUNG (Zyklus G73)
Innerhalb eines Programms kann die TNC das Koordinatensystem in
der Bearbeitungsebene um den aktiven Nullpunkt drehen.
Wirkung
Die DREHUNG wirkt ab ihrer Definition im Programm. Sie wirkt auch
in der Betriebsart Positionieren mit Handeingabe. Die TNC zeigt den
aktiven Drehwinkel in der zusätzlichen Status-Anzeige an.
Bezugsachse für den Drehwinkel:
n X/Y-Ebene X-Achse
n Y/Z-Ebene Y-Achse
n
Z/X-Ebene Z-Achse
U U U U Drehung : Drehwinkel in Grad (°) eingeben. Eingabe-
Bereich: -360° bis +360° (absolut G90 vor H oder
inkremental G91 vor H)
Rücksetzen
Zyklus DREHUNG mit Drehwinkel 0° erneut programmieren.
Beispiel: NC-Satz
N72 G73 G90 H+25 *
Z
Z
X
X
Y
Y
Beachten Sie vor dem Programmieren
Die TNC hebt eine aktive Radius-Korrektur durch Definie-
ren von Zyklus G73 auf. Ggf. Radius-Korrektur erneut pro-
grammieren.
Nachdem Sie Zyklus G73 definiert haben, verfahren Sie
beide Achsen der Bearbeitungsebene, um die Drehung zu
aktivieren.
