298
8 Programmieren: Zyklen
8.5 Zyklen zum Herst
e
llen v
o
n Punkt
e
must
er
n

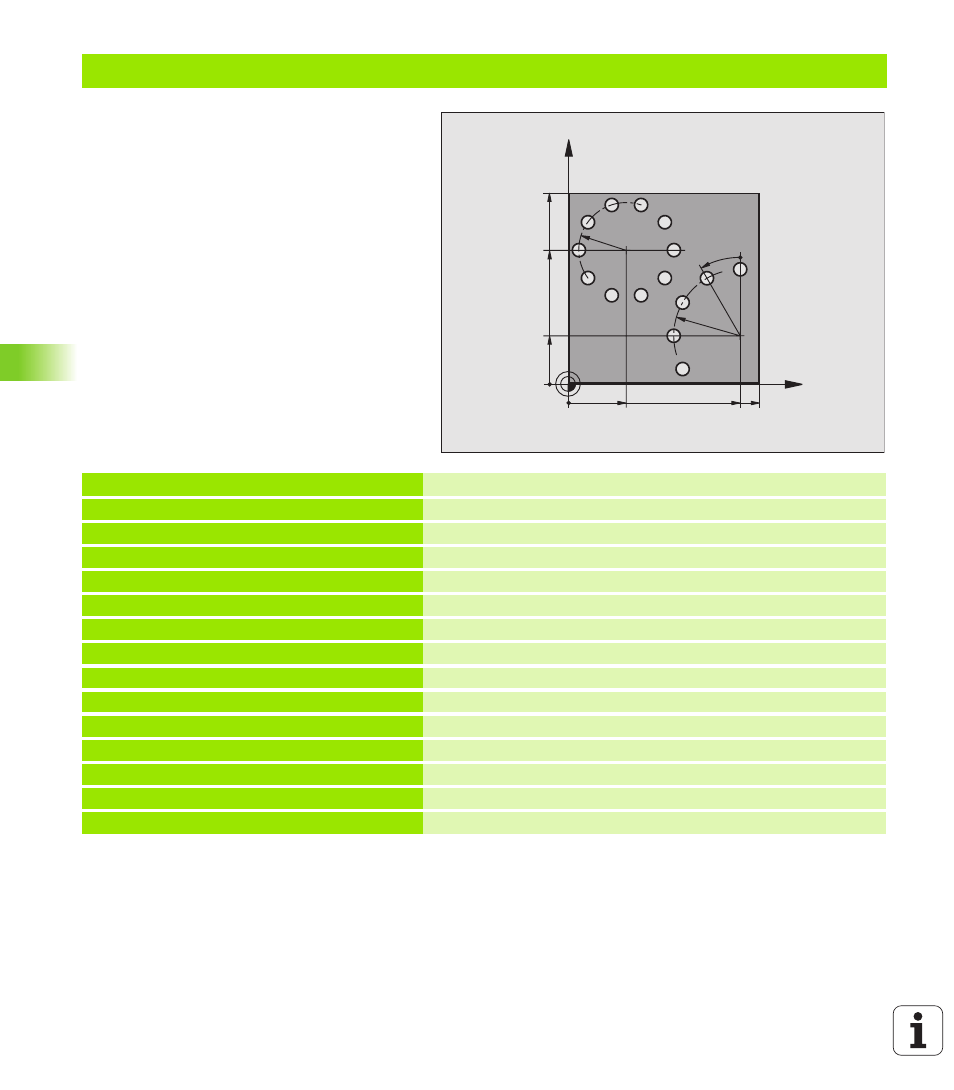

Beispiel: Lochkreise
%BOHRB G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
Rohteil-Definition
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+3 *
Werkzeug-Definition
N40 T1 G17 S3500 *
Werkzeug-Aufruf
N50 G00 G40 G90 Z+250 M03 *
Werkzeug freifahren
N60 G200 BOHREN
Zyklus-Definition Bohren
Q200=2
;SICHERHEITS-ABST.
Q201=-15
;TIEFE
Q206=250
;F TIEFENZUST.
Q202=4
;ZUSTELL-TIEFE
Q210=0
;V.-ZEIT
Q203=+0
;KOOR. OBERFL.
Q204=0
;2. S.-ABSTAND
Q211=0.25
;VERWEILZEIT UNTEN
X
Y
30
70
100
100
R25
R35
30°
90
25
