HEIDENHAIN iTNC 530 325
8.7 SL
-Zyklen Gr
uppe II

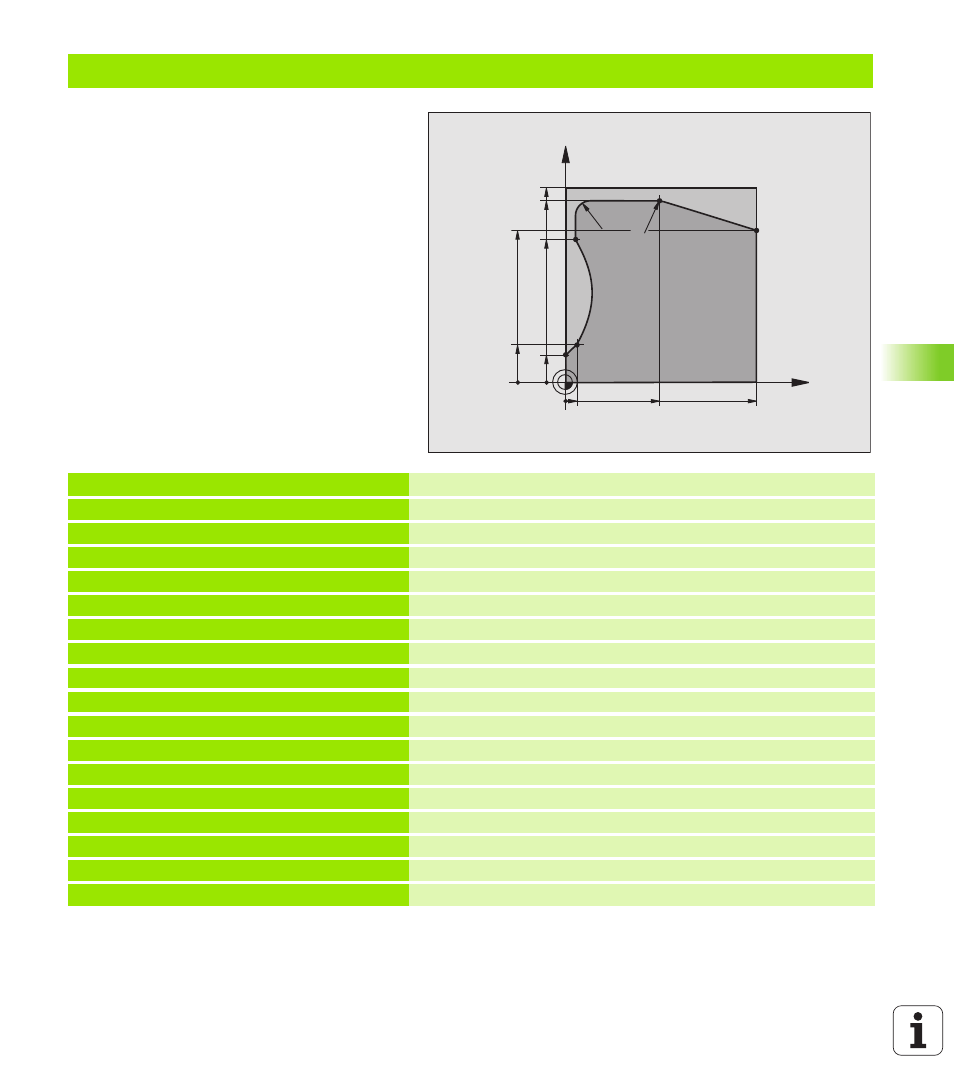

Beispiel: Kontur-Zug
%C25 G71 *
N10 G30 G17 X+0 Y+0 Z-40 * Rohteil-Definition
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+10 * Werkzeug-Definition
N50 T1 G17 S2000 * Werkzeug-Aufruf
N60 G00 G40 G90 Z+250 * Werkzeug freifahren
N70 G37 P01 1 * Kontur-Unterprogramm festlegen
N80 G125 KONTUR-ZUG Bearbeitungs-Parameter festlegen
Q1=-20 ;FRAESTIEFE
Q3=+0 ;AUFMASS SEITE
Q5=+0 ;KOOR. OBERFLAECHE
Q7=+250 ;SICHERE HOEHE
Q10=5 ;ZUSTELL-TIEFE
Q11=100 ;VORSCHUB TIEFENZ.
Q12=200 ;VORSCHUB FRAESEN
Q15=+1 ;FRAESART
N90 G79 M3 * Zyklus-Aufruf
N100 G00 G90 Z+250 M2 * Werkzeug freifahren, Programm-Ende
X
Y
5
20
100
100
80
50
95
75
15
R7,5
R7,5
