126 4 Programmieren: Grundlagen, Datei-Verwaltung, Programmierhilfen, Paletten-Verwaltung
4.12 P
a
let
ten-V
erw
a
lt
ung
4.12 Paletten-Verwaltung
Anwendung

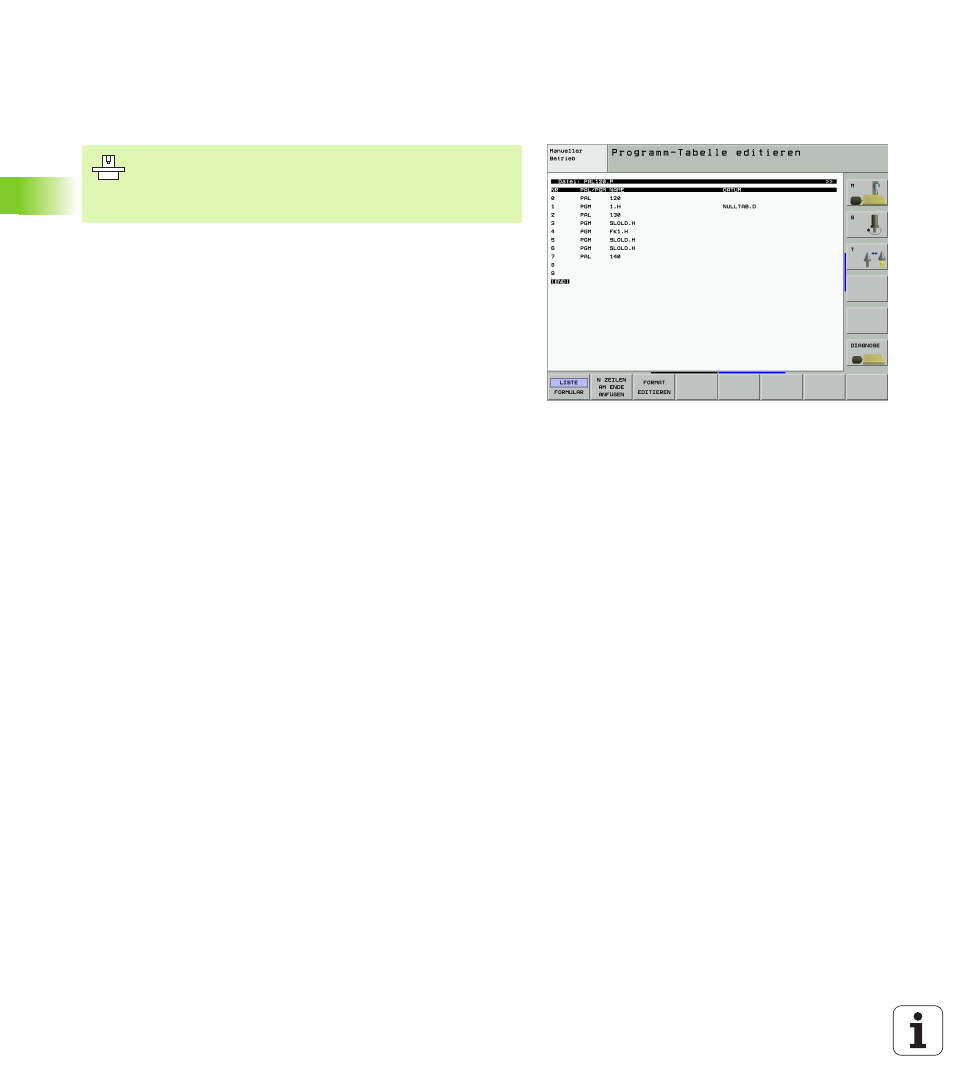

Paletten-Tabellen werden in Bearbeitungs-Zentren mit Paletten-
Wechslern eingesetzt: Die Paletten-Tabelle ruft für die verschiedenen
Paletten die zugehörigen Bearbeitungs-Programme auf und aktiviert
Nullpunkt-Verschiebungen bzw. Nullpunkt-Tabellen.
Sie können Paletten-Tabellen auch verwenden, um verschiedene Pro-
gramme mit unterschiedlichen Bezugspunkten hintereinander abzuar-
beiten.
Paletten-Tabellen enthalten folgende Angaben:
„ PAL/PGM (Eintrag zwingend erforderlich):
Kennung Palette oder NC-Programm (mit Taste ENT bzw. NO ENT
wählen)
„ NAME (Eintrag zwingend erforderlich):
Paletten-, bzw. Programm-Name. Die Paletten-Namen legt der
Maschinenhersteller fest (Maschinenhandbuch beachten). Pro-
gramm-Namen müssen im selben Verzeichnis gespeichert sein wie
die Paletten-Tabelle, ansonsten müssen Sie den vollständigen Pfad-
namen des Programms eingeben
„ PRESET (Eintrag wahlweise):
Preset-Nummer aus der Preset-Tabelle. Die hier definierte Preset-
Nummer wird von der TNC entweder als Paletten-Bezugspunkt (Ein-
trag PAL in Spalte PAL/PGM) oder als Werkstück-Bezugspunkt (Eintrag
PGM
in Zeile PAL/PGM) interpretiert
„ DATUM (Eintrag wahlweise):
Name der Nullpunkt-Tabelle. Nullpunkt-Tabellen müssen im selben
Verzeichnis gespeichert sein wie die Paletten-Tabelle, ansonsten
müssen Sie den vollständigen Pfadnamen der Nullpunkt-Tabelle ein-
geben. Nullpunkte aus der Nullpunkt-Tabelle aktivieren Sie im NC-
Programm mit dem Zyklus G53 NULLPUNKT-VERSCHIEBUNG
„ X, Y, Z (Eintrag wahlweise, weitere Achsen möglich):
Bei Paletten-Namen beziehen sich die programmierten Koordinaten
auf den Maschinen-Nullpunkt. Bei NC-Programmen beziehen sich
die programmierten Koordinaten auf den Paletten-Nullpunkt. Diese
Einträge überschreiben den Bezugspunkt, den Sie zuletzt in der
Betriebsart Manuell gesetzt haben. Mit der Zusatz-Funktion M104
können Sie den letzten gesetzten Bezugspunkt wieder aktivieren.
Die Paletten-Verwaltung ist eine maschinenabhängige
Funktion. Im folgenden wird der Standard-Funktionsum-
fang beschrieben. Beachten Sie zusätzlich Ihr Maschinen-
handbuch.
