458 10 Programmieren: Q-Parameter
1
0
.1
0 Pr
ogr
a
mmier
-Beispiele

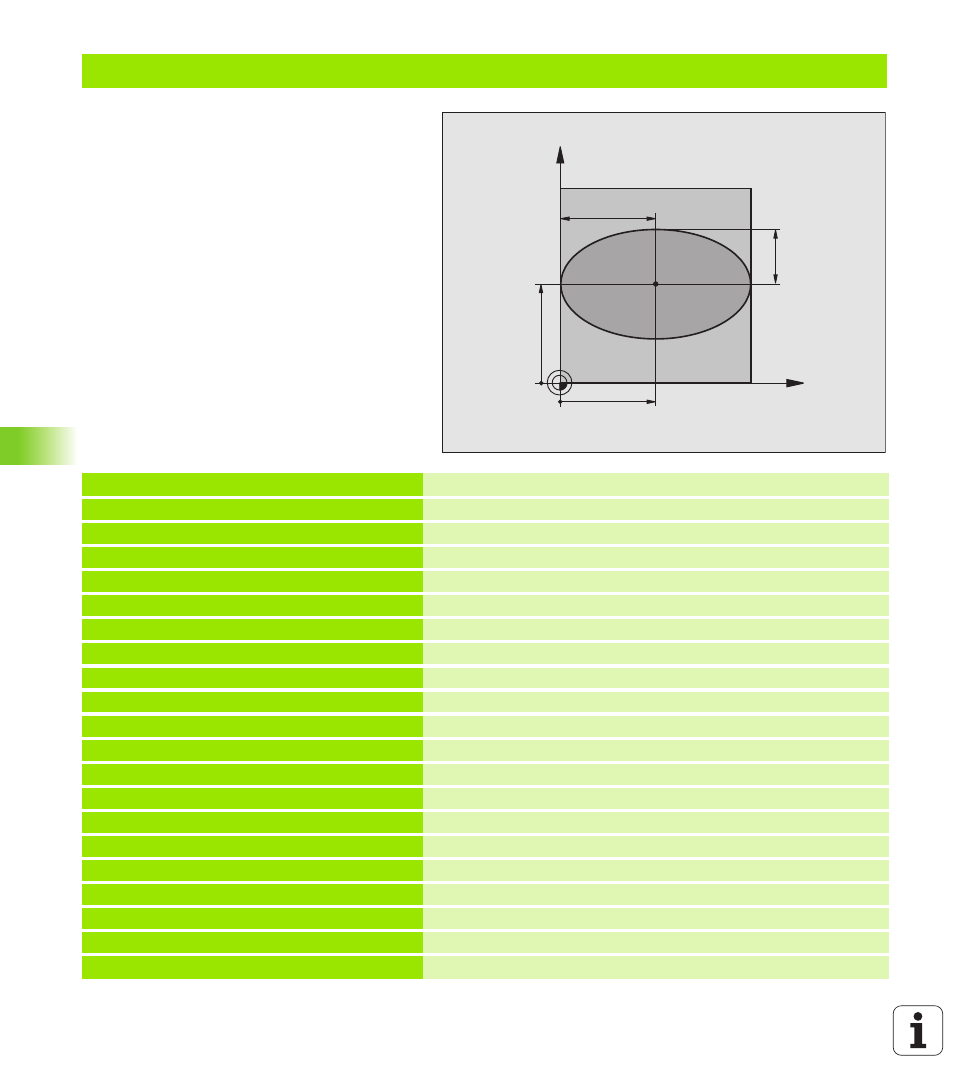

Beispiel: Ellipse
Programm-Ablauf
„ Die Ellipsen-Kontur wird durch viele kleineGera-
denstücke angenähert (über Q7 definierbar). Je
mehr Berechnungsschritte definiert sind, desto
glatter wird die Kontur
„ Die Fräsrichtung bestimmen Sie über den Start-
und Endwinkel in der Ebene:
Bearbeitungsrichtung im Uhrzeigersinn:
Startwinkel > Endwinkel
Bearbeitungsrichtung im Gegen-Uhrzeigersinn:
Startwinkel < Endwinkel
„ Werkzeug-Radius wird nicht berücksichtigt
%ELLIPSE G71 *
N10 D00 Q1 P01 +50 * Mitte X-Achse
N20 D00 Q2 P01 +50 * Mitte Y-Achse
N30 D00 Q3 P01 +50 * Halbachse X
N40 D00 Q4 P01 +30 * Halbachse Y
N50 D00 Q5 P01 +0 * Startwinkel in der Ebene
N60 D00 Q6 P01 +360 * Endwinkel in der Ebene
N70 D00 Q7 P01 +40 * Anzahl der Berechnungs-Schritte
N80 D00 Q8 P01 +30 * Drehlage der Ellipse
N90 D00 Q9 P01 +5 * Frästiefe
N100 D00 Q10 P01 +100 * Tiefenvorschub
N110 D00 Q11 P01 +350 * Fräsvorschub
N120 D00 Q12 P01 +2 * Sicherheits-Abstand für Vorpositionierung
N130 G30 G17 X+0 Y+0 Z-20 * Rohteil-Definition
N140 G31 G90 X+100 Y+100 Z+0 *
N150 G99 T1 L+0 R+2,5 * Werkzeug-Definition
N160 T1 G17 S4000 * Werkzeug-Aufruf
N170 G00 G40 G90 Z+250 * Werkzeug freifahren
N180 L10,0 * Bearbeitung aufrufen
N190 G00 Z+250 M2 * Werkzeug freifahren, Programm-Ende
N200 G98 L10 * Unterprogramm 10: Bearbeitung
X
Y
50
50
30
50
