354 8 Programmieren: Zyklen
8.6 SL
-Zyklen

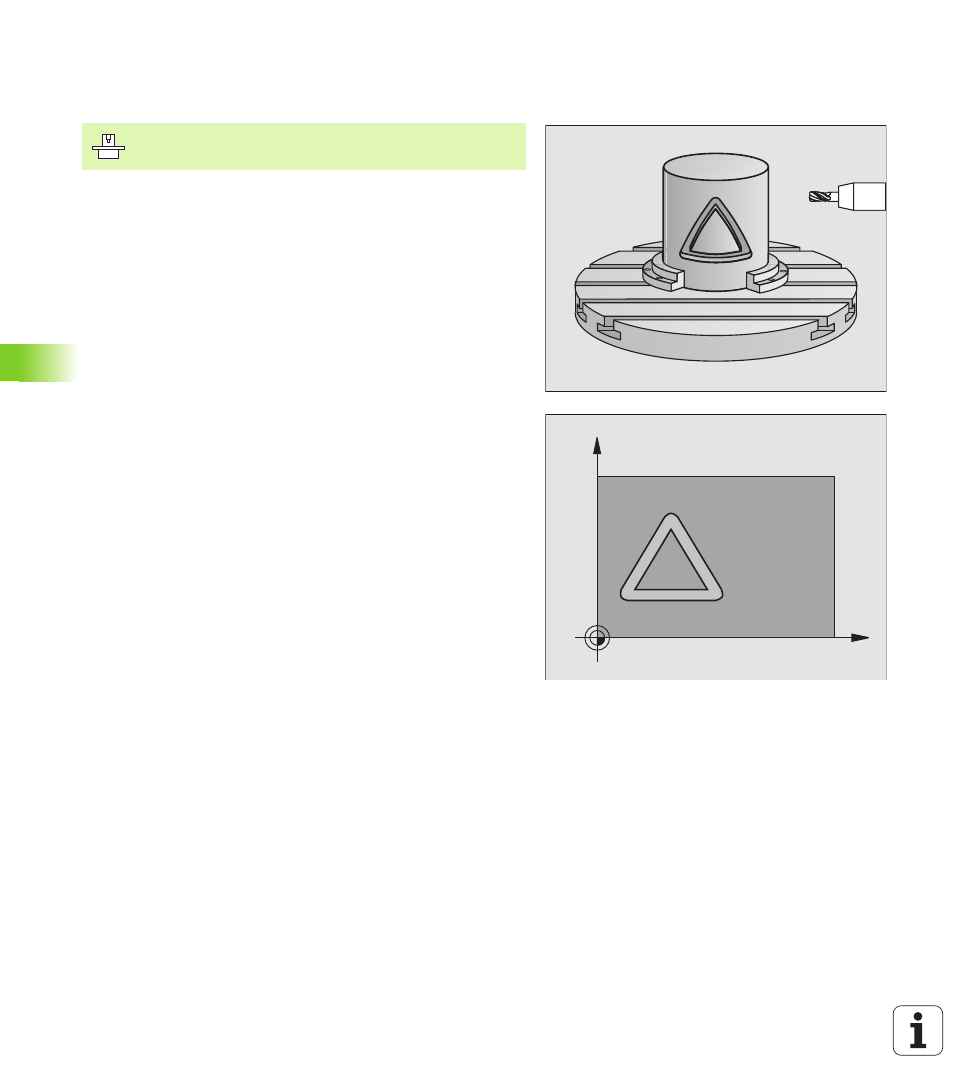

ZYLINDER-MANTEL (Zyklus G127, Software-
Option 1)
Mit diesem Zyklus können Sie eine auf der Abwicklung definierte Kon-
tur auf den Mantel eines Zylinders übertragen. Verwenden Sie den
Zyklus G128, wenn Sie Führungsnuten auf dem Zylinder fräsen wollen.
Die Kontur beschreiben Sie in einem Unterprogramm, das Sie über
Zyklus G37 (KONTUR) festlegen.
Das Unterprogramm enthält Koordinaten in einer Winkelachse (z.B. C-
Achse) und der Achse, die dazu parallel verläuft (z.B. Spindelachse).
Als Bahnfunktionen stehen G1, G11, G24, G25 und G2/G3/G12/G13
mit R zur Verfügung.
Die Angaben in der Winkelachse können Sie wahlweise in Grad oder
in mm (Inch) eingeben (bei der Zyklus-Definition festlegen).
1 Die TNC positioniert das Werkzeug über den Einstichpunkt; dabei
wird das Schlichtaufmaß Seite berücksichtigt
2 In der ersten Zustell-Tiefe fräst das Werkzeug mit dem Fräsvor-
schub Q12 entlang der programmierten Kontur
3 Am Konturende fährt die TNC das Werkzeug auf Sicherheitsab-
stand und zurück zum Einstichpunkt
4 Die Schritte 1 bis 3 wiederholen sich, bis die programmierte
Frästiefe Q1 erreicht ist
5 Anschließend fährt das Werkzeug auf Sicherheitsabstand
C
Z
Maschine und TNC müssen vom Maschinenhersteller vor-
bereitet sein.
