360 8 Programmieren: Zyklen
8.6 SL
-Zyklen

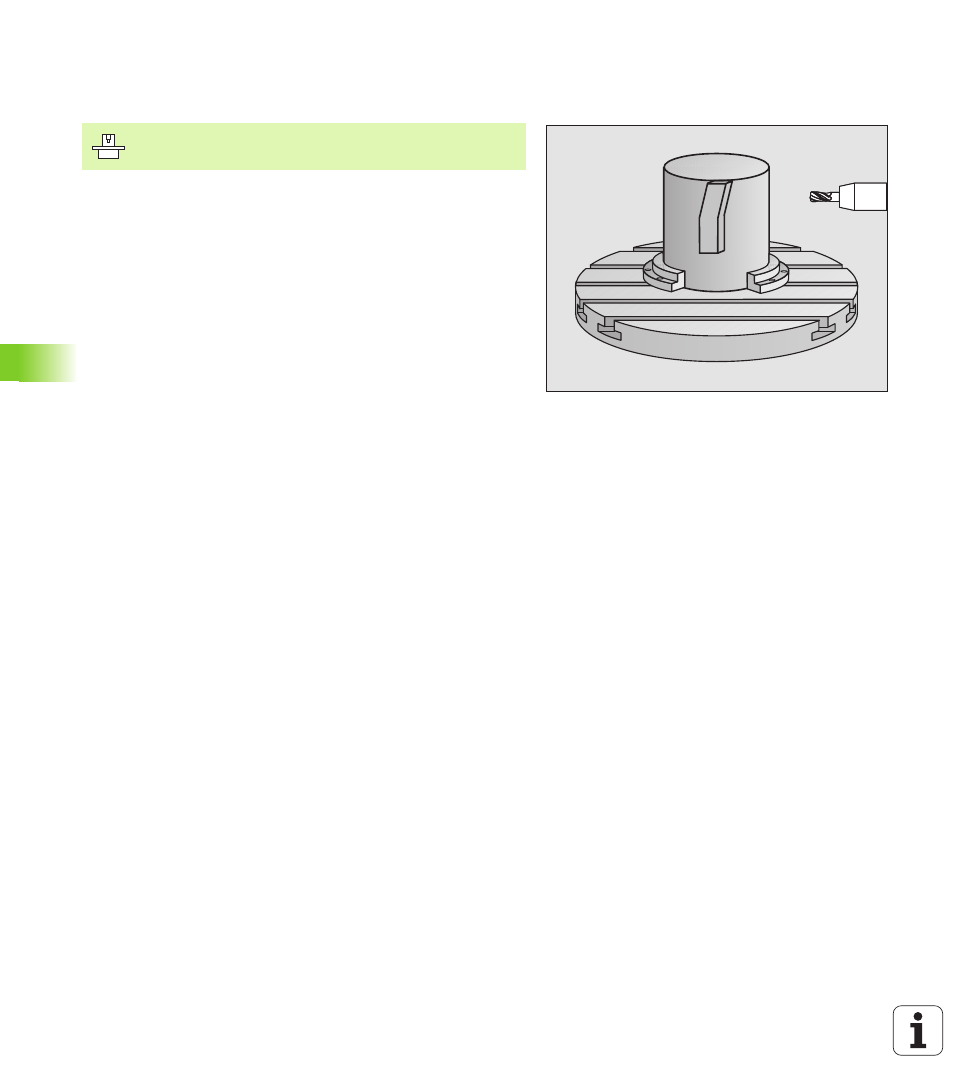

ZYLINDER-MANTEL Außenkontur fräsen
(Zyklus G139, Software-Option 1)
Mit diesem Zyklus können Sie eine auf der Abwicklung definierte
offene Kontur auf den Mantel eines Zylinders übertragen. Die TNC
stellt das Werkzeug bei diesem Zyklus so an, dass die Wand der gefrä-
sten Kontur bei aktiver Radiuskorrektur parallel zur Zylinderachse ver-
läuft.
Im Gegensatz zu den Zyklen 28 und 29 definieren Sie im Kontur-Unter-
programm die tatsächlich herzustellende Kontur.
1 Die TNC positioniert das Werkzeug über den Startpunkt der Bear-
beitung. Den Startpunkt legt die TNC um dem Werkzeug-Durch-
messer versetzt neben dem ersten im Kontur-Unterprogramm
definierten Punkt
2 Nachdem die TNC auf die erste Zustelltiefe positioniert hat, fährt
das Werkzeug auf einem Kreisbogen mit Fräsvorschub Q12 tan-
gential an die Kontur an. Ggf. wird das Schlichtaufmaß Seite
berücksichtigt
3 Auf der ersten Zustelltiefe fräst das Werkzeug mit dem Fräsvor-
schub Q12 entlang der Kontur, bis der definierte Konturzug voll-
ständig hergestellt ist
4 Anschließend fährt das Werkzeug tangential von der Stegwand
weg zurück zum Startpunkt der Bearbeitung
5 Die Schritte 2 bis 4 wiederholen sich, bis die programmierte
Frästiefe Q1 erreicht ist
6 Abschließend fährt das Werkzeug in der Werkzeug-Achse zurück
auf die sichere Höhe oder auf die zuletzt vor dem Zyklus program-
mierte Position (abhängig von Maschinen-Parameter 7420)
Maschine und TNC müssen vom Maschinenhersteller vor-
bereitet sein.
