8.4 Zyklen zum F
räsen v
on
T
a
sc
hen, Zapf
en und Nut
e
n
8

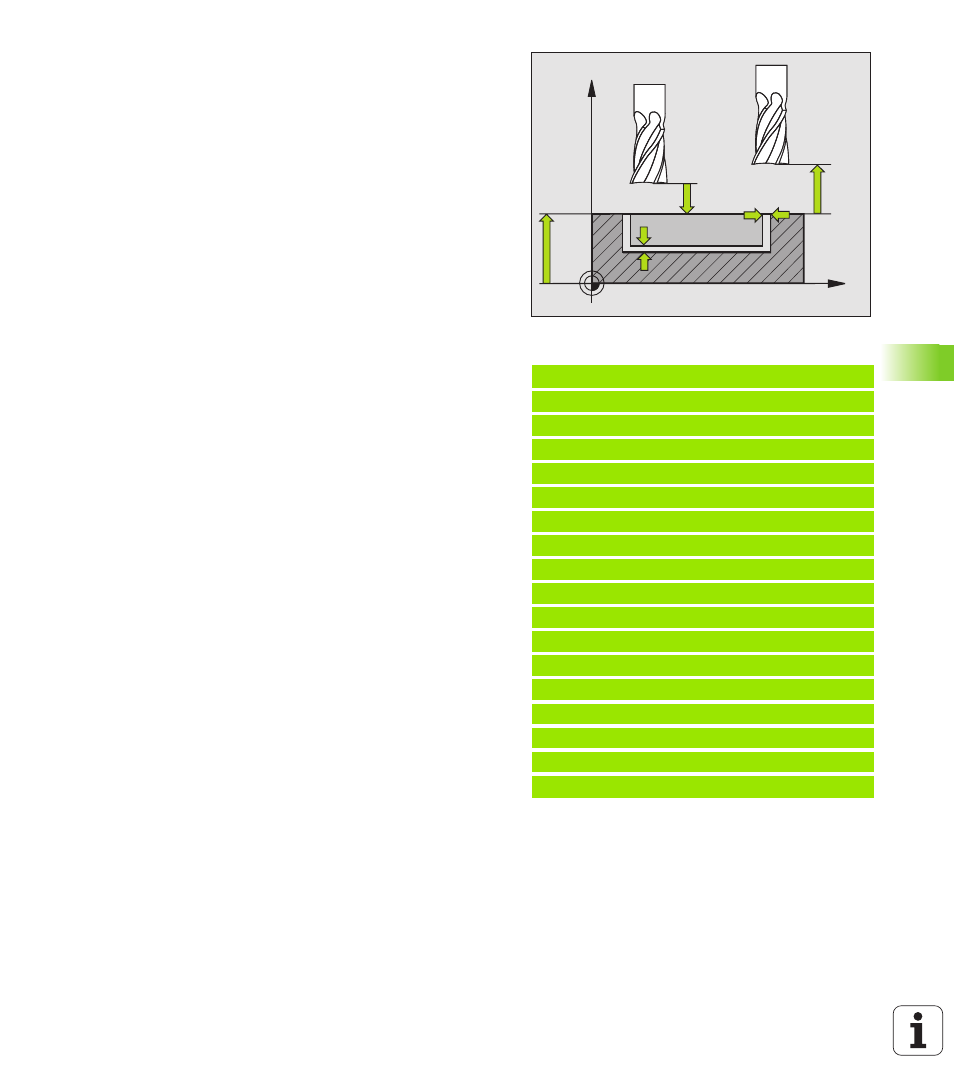

Sicherheits-Abstand
Q200 (inkremental): Abstand
zwischen Werkzeug-Stirnfläche und Werkstück-
Oberfläche
8
Koordinate Werkstück-Oberfläche
Q203 (absolut):
Absolute Koordinate der Werkstück-Oberfläche
8
2. Sicherheits-Abstand
Q204 (inkremental): Koordi-
nate Spindelachse, in der keine Kollision zwischen
Werkzeug und Werkstück (Spannmittel) erfolgen
kann
8
Bahn-Überlappung Faktor
Q370: Q370 x Werkzeug-
Radius ergibt die seitliche Zustellung k
8
Eintauchstrategie
Q366: Art der Eintauchstrategie:
0 = senkrecht eintauchen. In der Werkzeug-Tabelle
muss für das aktive Werkzeug der Eintauchwinkel
ANGLE
mit 90° definiert sein. Ansonsten gibt die
TNC eine Fehlermeldung aus
1 = helixförmig eintauchen. In der Werkzeug-
Tabelle muss für das aktive Werkzeug der Eintauch-
winkel ANGLE ungleich 0 definiert sein. Ansonsten
gibt die TNC eine Fehlermeldung aus
8
Vorschub Schlichten
Q385: Verfahrgeschwindigkeit
des Werkzeugs beim Seiten- und Tiefenschlichten in
mm/min
Beispiel: NC-Sätze
N10 G252 KREISTASCHE
Q215=0
;BEARBEITUNGS-UMFANG
Q223=60
;KREISDURCHMESSER
Q368=0.2
;AUFMASS SEITE
Q207=500
;VORSCHUB FRAESEN
Q351=+1
;FRAESART
Q201=-20
;TIEFE
Q202=5
;ZUSTELL-TIEFE
Q369=0.1
;AUFMASS TIEFE
Q206=150
;VORSCHUB TIEFENZ.
Q338=5
;ZUST. SCHLICHTEN
Q200=2
;SICHERHEITS-ABST.
Q203=+0
;KOOR. OBERFLAECHE
Q204=50
;2. SICHERHEITS-ABST.
Q370=1
;BAHN-UEBERLAPPUNG
Q366=1
;EINTAUCHEN
Q385=500
;VORSCHUB SCHLICHTEN
N20 G79:G01 X+50 Y+50 Z+0 F15000 M3
X
Z
Q200
Q204
Q203
Q369
Q368
