HEIDENHAIN iTNC 530
281
6.6 Bahnbew
e
gung
en – F
reie K
o
nt
ur
-Pr
o
gr
ammier
ung FK

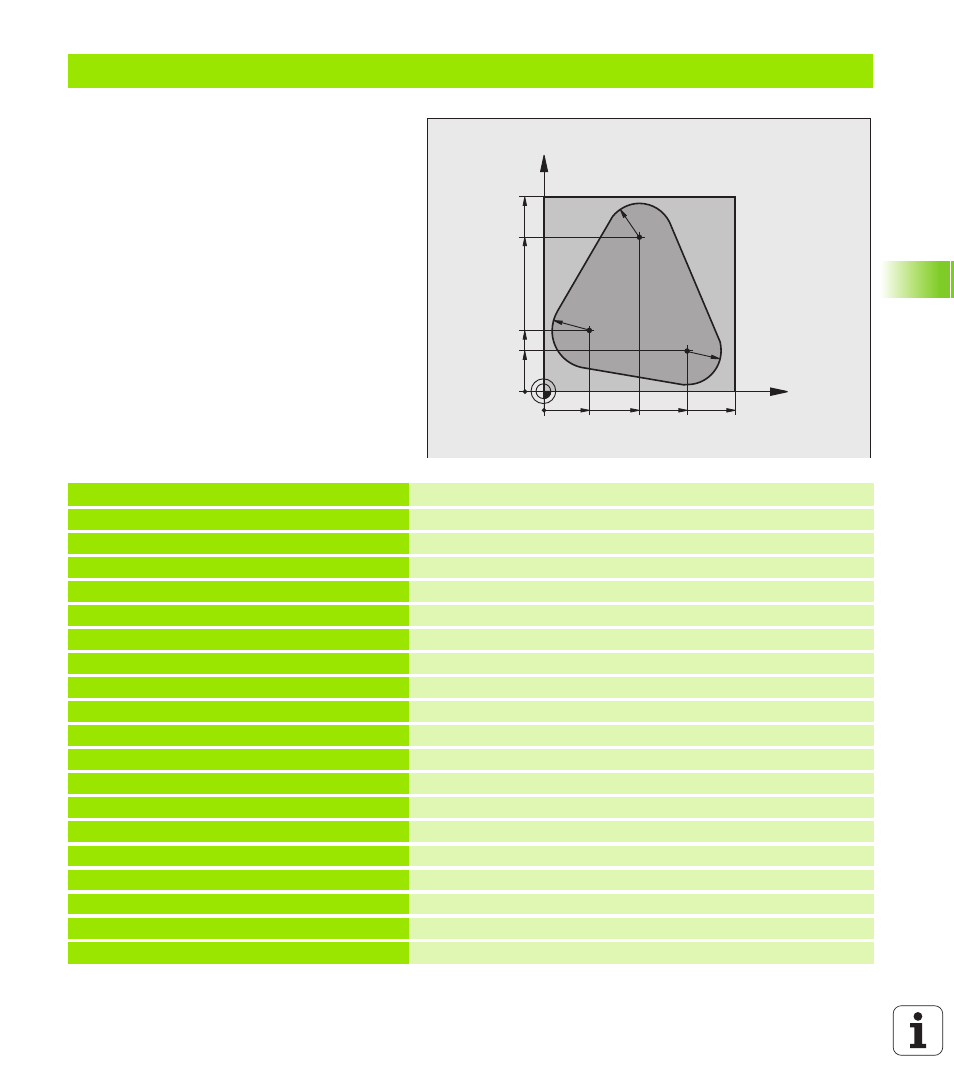

Beispiel: FK-Programmierung 1
0 BEGIN PGM FK1 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
Rohteil-Definition
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+10
Werkzeug-Definition
4 TOOL CALL 1 Z S500
Werkzeug-Aufruf
5 L Z+250 R0 FMAX
Werkzeug freifahren
6 L X-20 Y+30 R0 FMAX
Werkzeug vorpositionieren
7 L Z-10 R0 F1000 M3
Auf Bearbeitungstiefe fahren
8 APPR CT X+2 Y+30 CCA90 R+5 RL F250
Kontur anfahren auf einem Kreis mit tangentialem Anschluss
9 FC DR- R18 CLSD+ CCX+20 CCY+30
FK- Abschnitt:
10 FLT
Zu jedem Konturelement bekannte Angaben programmieren
11 FCT DR- R15 CCX+50 CCY+75
12 FLT
13 FCT DR- R15 CCX+75 CCY+20
14 FLT
15 FCT DR- R18 CLSD- CCX+20 CCY+30
16 DEP CT CCA90 R+5 F1000
Kontur verlassen auf einem Kreis mit tangentialem Anschluss
17 L X-30 Y+0 R0 FMAX
18 L Z+250 R0 FMAX M2
Werkzeug freifahren, Programm-Ende
19 END PGM FK1 MM
X
Y
100
100
20
75
30
50
20
75
R1
5
R18
R15
