8.5 Zyklen zum Bohr
en, Gewindebohr
en und Gewindefräsen

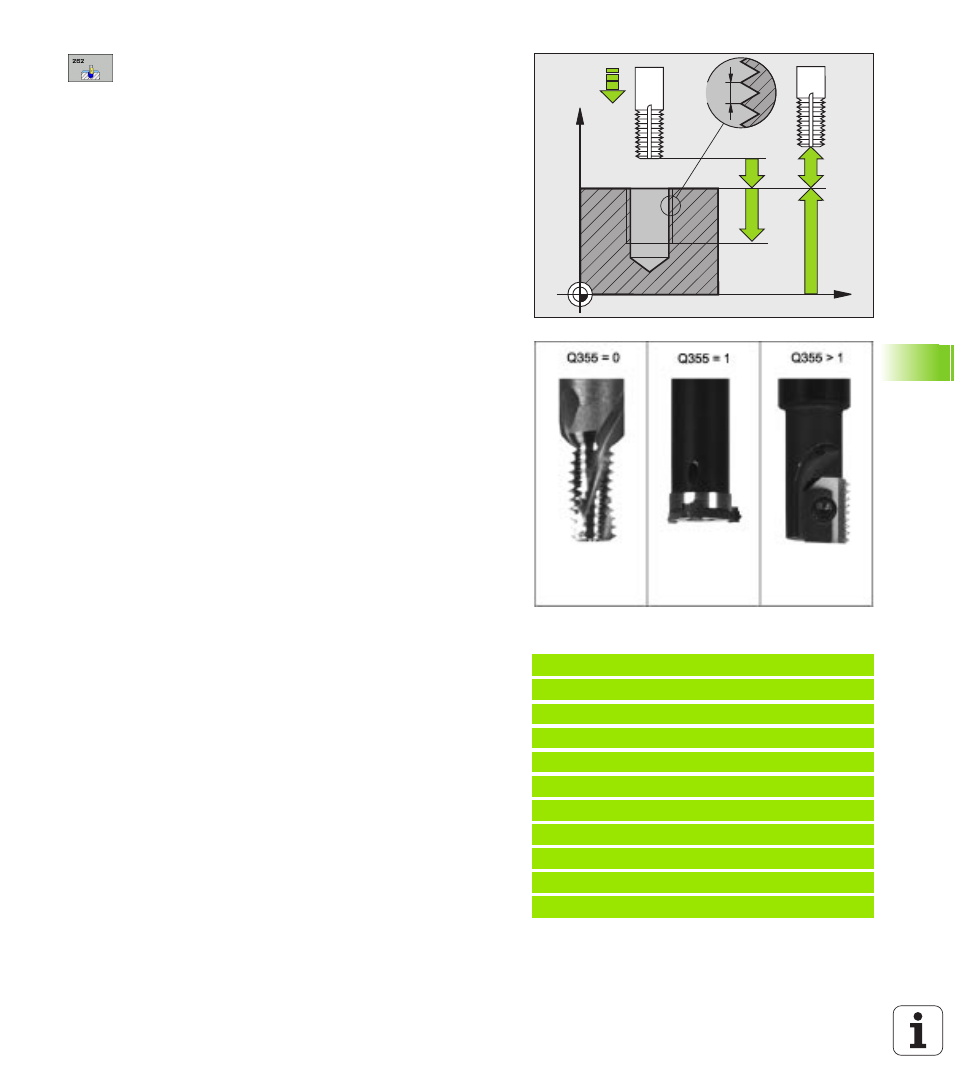

Soll-Durchmesser
Q335: Gewindenenndurchmesser
Gewindesteigung
Q239: Steigung des Gewindes. Das
Vorzeichen legt Rechts- oder Linksgewinde fest:
+ = Rechtsgewinde
– = Linksgewinde
Gewindetiefe
Q201 (inkremental): Abstand zwischen
Werkstück-Oberfläche und Gewindegrund
Nachsetzen
Q355: Anzahl der Gewindegänge um die
das Werkzeug versetzt wird:
0 = eine 360° Schraubenlinie auf die Gewindetiefe
1 = kontinuierliche Schraubenlinie auf der gesamten
Gewindelänge
>1 = mehrere Helixbahnen mit An -und Wegfahren,
dazwischen versetzt die TNC das Werkzeug um Q355
mal der Steigung
Vorschub Vorpositionieren
Q253:
Verfahrgeschwindigkeit des Werkzeugs beim
Eintauchen in das Werkstück bzw. beim
Herausfahren aus dem Werkstück in mm/min
Fräsart
Q351: Art der Fräsbearbeitung bei M3
+1 = Gleichlauffräsen
–1 = Gegenlauffräsen
Sicherheits-Abstand
Q200 (inkremental): Abstand
zwischen Werkzeugspitze und Werkstück-
Oberfläche
Koord. Werkstück-Oberfläche
Q203 (absolut):
Koordinate Werkstück-Oberfläche
2. Sicherheits-Abstand
Q204 (inkremental):
Koordinate Spindelachse, in der keine Kollision
zwischen Werkzeug und Werkstück (Spannmittel)
erfolgen kann
Vorschub Fräsen
Q207: Verfahrgeschwindigkeit des
Werkzeugs beim Fräsen in mm/min
Beispiel: NC-Sätze
25 CYCL DEF 262 GEWINDEFRAESEN
Q335=10
;SOLL-DURCHMESSER
Q239=+1.5
;STEIGUNG
Q201=-20
;GEWINDETIEFE
Q355=0
;NACHSETZEN
Q253=750
;VORSCHUB VORPOS.
Q351=+1
;FRAESART
Q200=2
;SICHERHEITS-ABST.
Q203=+30
;KOOR. OBERFLAECHE
Q204=50
;2. SICHERHEITS-ABST.
Q207=500
;VORSCHUB FRAESEN
X
Z
Q203
Q253
Q239
Q201
Q204
Q200
