90 2 Handbetrieb und Einrichten
2.4 Bezugspunkt-Setz
en (ohne 3D-T
astsyst
e
m)

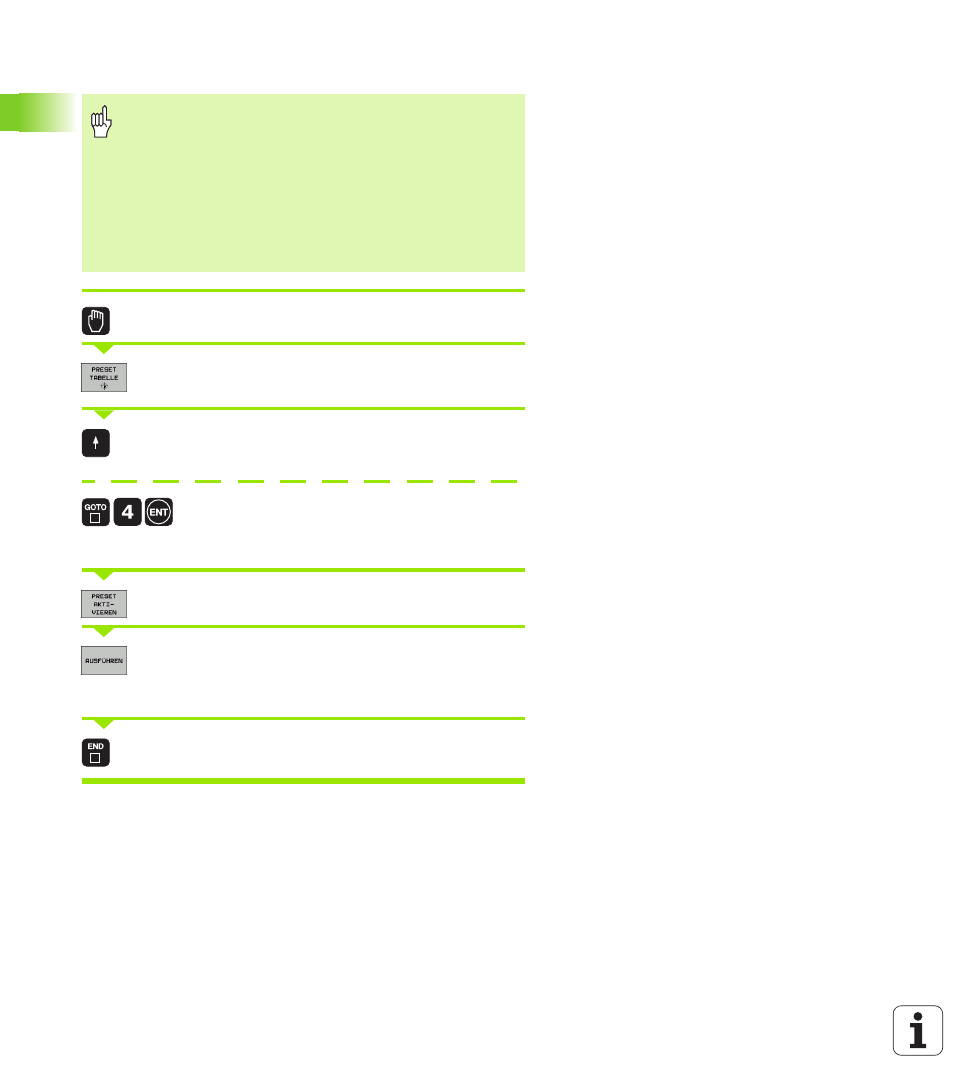

Bezugspunkt aus der Preset-Tabelle in der Betriebsart Manuell
aktivieren
Betriebsart Manueller Betrieb wählen
Preset-Tabelle anzeigen lassen
Bezugspunkt-Numer wählen, die Sie aktivieren
wollen, oder
über die Taste GOTO die Bezugspunkt-Numer
wählen, die Sie aktivieren wollen, mit der Taste ENT
bestätigen
Bezugspunkt aktivieren
Aktivieren des Bezugspunktes bestätigen. Die TNC
setzt die Anzeige und – wenn definiert – die
Grunddrehung
Preset-Tabelle verlassen
Bezugspunkt aus der Preset-Tabelle in einem NC-Programm
aktivieren
Um Bezugspunkte aus der Preset-Tabelle während des
Programmlaufs zu aktivieren, benutzen Sie den Zyklus 247. Im
Zyklus 247 definieren Sie lediglich die Nummer des Bezugspunktes
den Sie aktivieren wollen (siehe „BEZUGSPUNKT SETZEN (Zyklus
247)” auf Seite 520).
Beim Aktivieren eines Bezugspunktes aus der Preset-
Tabelle, setzt die TNC eine aktive Nullpunkt-Verschiebung
zurück.
Eine Koordinaten-Umrechnung die Sie über Zyklus 19,
Bearbeitungsebene schwenken oder die PLANE-Funktion
programmiert haben, bleibt dagegen aktiv.
Wenn Sie einen Preset aktivieren, der nicht in allen
Koordinaten Werte enthält, dann bleibt in diesen Achsen
der zuletzt wiksame Bezugspunkt aktiv.
